Индивидуальный жилищный двухэтажный дом. Рабочий проект.

Краткая характеристика объекта строительства:
- двухэтажный жилой дом с размерами в плане 11.44х16.7м (второй этаж мансардный) с подвалом в части фундамента и гаражом в части первого этажа;
- фундамент сборно-монолитный бетонный (класс прочности бетона С12 /15);
- внешние и внутренние стены и перегородки исполнены из керамзитных блоков на цементно-песчаном растворе М50;
- под междуэтажным перекрытием из пустотных железобетонных плит и под деревянным перекрытием залит монолитный железобетонный пояс толщиной 150мм (класс прочности бетона С12/15);
- перемычки над дверными и оконными проёмами железобетонные с опиранием на стены 250мм на цементно-песчаном растворе М100;
- в стенах выполнены дымовые и вентиляционные каналы из полнотелого кирпича с плотным заполнением швов;
- дымоходы на чердаке утеплены минераловатными базальтными плитами, для предотвращения выпадения конденсата внутри стенок дымоходов;
- перекрытие над подвалом и междуэтажное перекрытие выполнено пустотными железобетонными плитами с опиранием на стены 130-180мм на цементно-песчаном растворе М100;
- чердачное перекрытие деревянное - деревянный настил по деревянных балках (деревянные элементы обработаны со всех сторон огне- биозащитными пропитками);
- потолок первого и второго этажа подшит гипсокартоном толщиной 9.5мм;
- крыша двухскатная комбинированная, силовые несущие элементы крыши деревянные (со всех сторон обработаны огне- биозащитными пропитками), покрытие выполнено металлочерепицей.
Стены дома утеплены снаружи пенополистирольными плитами марки ПСБ-С 25Ф толщиной 100мм. Цоколь фундамента утеплён листами экструдированного пенополистирола толщиной 50мм с заглублением на 60см ниже уровня грунта. Для утепления полов первого и второго этажей используются пенополистирольные плиты марки ПСБ-С 35 толщиной 50мм, но в санузлах предпочтительнее применять плиты экструдированного пенополистирола толщиной 50 мм. Для утепления чердачного перекрытия применяются минераловатные плиты из базальтных горных пород.
Отделка стен:
- внутренняя (покрытие водоэмульсионными красками с высокой паропропускной способностью для внутренних работ (трудновоспламеняемые) по цементноизвестковой штукатурке, керамическая плитка для санузлов и кухни);
- внешняя (покрытие фасадными красками светлых тонов, цоколь облицован натуральным камнем).
Внутренняя высота первого и второго этажей 2.70м. Общая высота дома 10.5м.
В разработанном проекте жилого дома конструкционные элементы обеспечивают ІІІ степень огнестойкости.
Объект предусмотрено подключать к сетям:
- водоснабжения (водоснабжение жилого дома от колодца пластмассовыми трубами диаметром 32мм);
- канализации (отвод сточных вод предусмотрен в спроектированный септик-отстойник с помощью внутренней канализационной системы жилого дома, выполненной из пластиковых труб диаметром 50мм и 110мм и внешней системы диаметром 110мм);
- отопления и горячего водоснабжения (отопление дома автономное от твердотопливного котла на дровах, горячее водоснабжение предусмотрено от котла на газе);
- вентиляции (вентиляция приточно-вытяжная с естественной циркуляцией и отводом в стеновые вентиляционные каналы, приток неорганизованный через окна и двери);
- электроснабжения (электроснабжение предусматривается от местной электросети в соответствии с техническими условиями);
- газоснабжения (газоснабжение предусматривается от местной газовой сети в соответствии с техническими условиями).

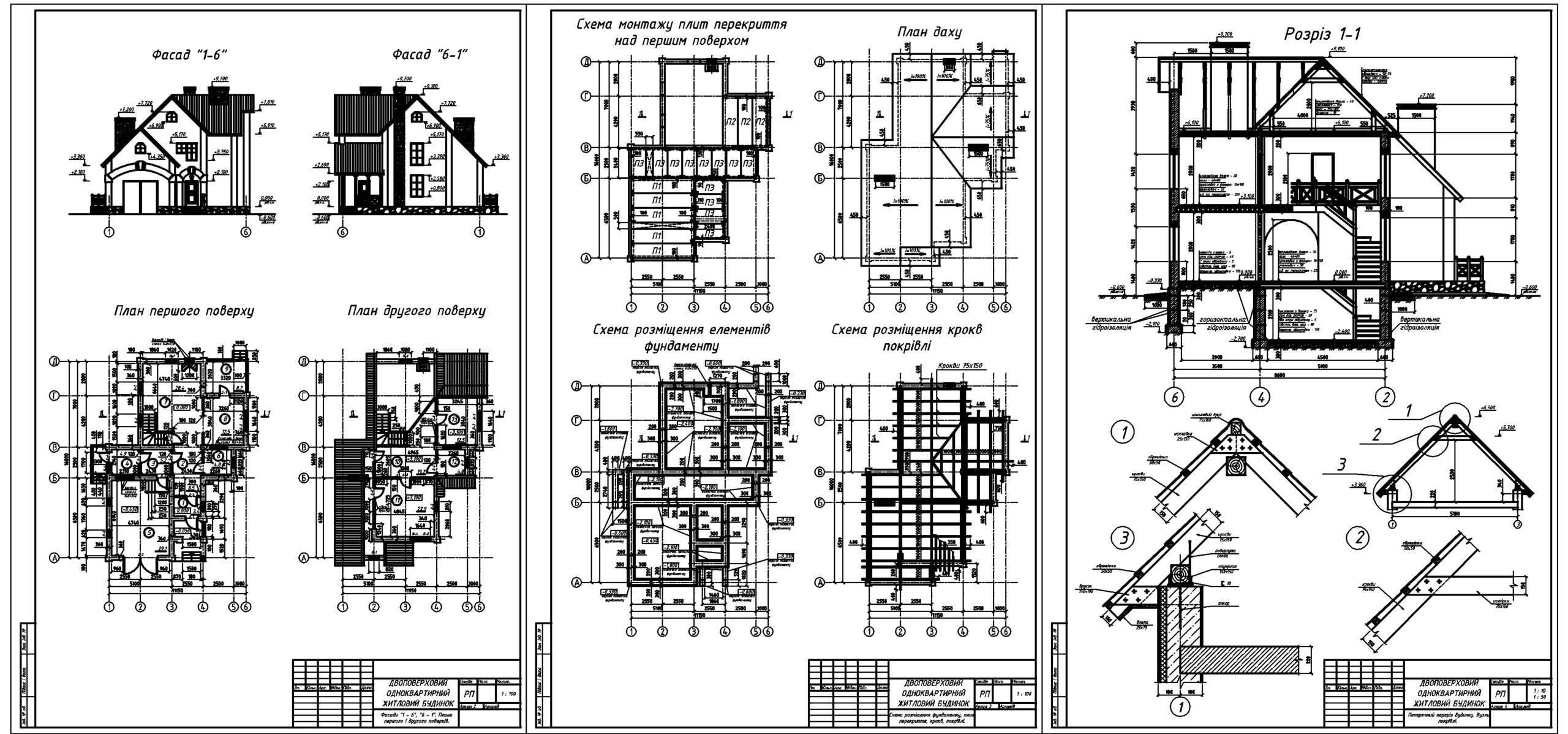

Состав: Разбивочный план, вертикальная планировка территории, продольный и поперечный профили, роза ветров. Фасады "1-6", "6-1". Планы первого и второго этажей. Схемы расположения фундамента, плит перекрытия, стропил, покрытия. Поперечное сечение дома. Узлы кровли. Планы на отметках 0.000; +3.100. Генплан. Аксонометрические схемы водопровода и канализации. Узел. Планы электросети на отметках -2.400; 0.000; -0.450; +3.100. Однолинейная схема сети 220В. Технологическая карта. Календарный план. Будгенплан. Пояснительная записка. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Индивидуальный жилищный двухэтажный дом. Рабочий проект.

1 розділ_Підготовка площадки для будівництва/
1 розділ_Підготовка площадки для будівництва/dwg/
1 розділ_Підготовка площадки для будівництва/dwg/Геопідоснова.jpg
1 розділ_Підготовка площадки для будівництва/dwg/Планіровка і розбивка.dwg
2 розділ_Архітектурно-будівельні рішення/
2 розділ_Архітектурно-будівельні рішення/dwg/
2 розділ_Архітектурно-будівельні рішення/dwg/Архітектурно-будівельні рішення.dwg
3 розділ_Мережі та обладнання/
3 розділ_Мережі та обладнання/dwg/
3 розділ_Мережі та обладнання/dwg/Гідравлічний розрахунок внутрішнього водопроводу.xls
3 розділ_Мережі та обладнання/dwg/Мережі та обладнання.dwg
4 розділ_Технологія і організація будівництва/
4 розділ_Технологія і організація будівництва/dwg/
4 розділ_Технологія і організація будівництва/dwg/Відомість трудомісткості.xls
4 розділ_Технологія і організація будівництва/dwg/Допуски.jpg
4 розділ_Технологія і організація будівництва/dwg/Опоряджувальні роботи.xls
4 розділ_Технологія і організація будівництва/dwg/Підрахунок об'ємів земляних робіт..xls
4 розділ_Технологія і організація будівництва/dwg/Пиломатеріали (для пилорами).xlsx
4 розділ_Технологія і організація будівництва/dwg/Технологія і організація будівництва.dwg
Пояснювальна записка/
Пояснювальна записка/dwg/
Пояснювальна записка/dwg/Аркуш змісту.xlsx
Пояснювальна записка/dwg/Аркуш складу проекту.xlsx
Пояснювальна записка/dwg/Відомість про учасників проектування по кожному розділу проекту.xlsx
Пояснювальна записка/dwg/Допуски.jpg
Пояснювальна записка/dwg/Пояснювальна записка.dwg
