Блок-секция 10-этажная 40-квартирная угловая левая 1-2-3-4

Темиртауский политехнический колледж
Кафедра строительства и эксплуатации зданий и сооружений
Курсовой проект по дисциплине" Конструкция зданий и сооружений"
На тему: "Блок-секция 10-этажная 40-квартирная угловая левая 1-2-3-4"
Темиртау 2016

Исходные данные:
Место строительства – г.Темиртау
Строительно-климатический район – IIВ
Грунт – супесь
Глубина промерзания грунта – 180см
Нормативное сопротивление грунта – 0,27мПа
Уровень грунтовых вод на отметке – -4,2м
Рельеф – спокойный
Температура наиболее холодных суток -39ºС
Температура наиболее холодной пятидневки -32ºС
Район по весу снегового покрова – III
Снеговая нагрузка – 1,0кПа (100кгс/м²)
Район по давлению ветра – III
Ветровая нагрузка – 0,38кПа (38кгс/м²)
Зона влажности – сухая
Преобладание господствующих ветров с юго-западной стороны
Класс здания – II
Степень огнестойкости ограждающих конструкций – II
Степень долговечности здания – II
Конфигурация здания в плане – прямоугольная
Длина – 25600мм
Ширина – 12000мм
Высота – 29280мм
Количество этажей – 10
Высота этажа – 2800мм
Конструктивный тип здания – бескаркасное
Конструктивная схема с поперечными и продольными несущими стенами
Обеспечение пространственной жёсткости здания осуществляется за счёт совместной работы несущих стен, плит покрытия и перекрытия

В данной работе рассматривается проект жилого многоэтажного здания. Графическая часть содержит план типового этажа, генеральный план, фасады, разрез, схемы и узлы.

Содержание
Введение
1 Общая характеристика участка застройки
2 Описание генерального плана
3 Общая характеристика здания
4 Противопожарные мероприятия, эвакуация
5 Расчёты
5.1 Теплотехнический расчёт стенового ограждения
5.2 Расчёт лестниц
6 Конструктивные решения здания
6.1 Фундаменты
6.2 Стены
6.3 Перекрытие
6.4 Покрытие
6.5 Крыша
6.6 Лестницы
6.7 Лифт
6.8 Перегородки
6.9 Окна
6.10 Двери
6.11 Полы
6.12 Балконы (лоджии)
7 Инженерно-техническое оборудование здания
8 Технико-экономические показатели проекта
Список литературы

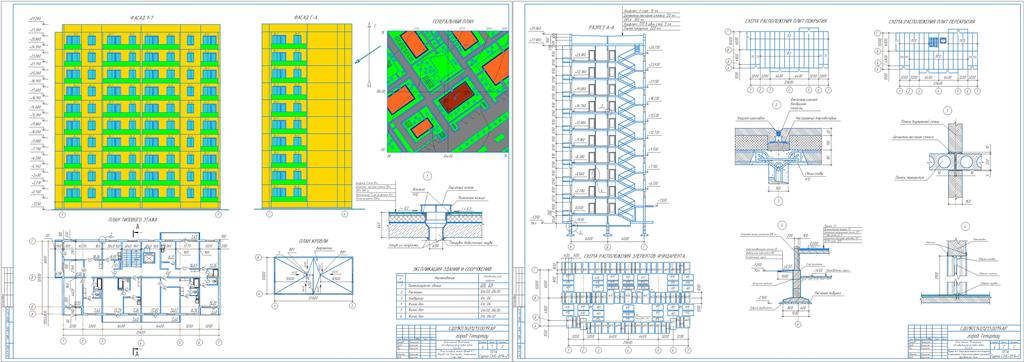

Состав: План типового этажа, Фасад 1-7, Фасад Г-А, План кровли, Генеральный план, Разрез А-А, Схема расположения плит покрытия и перекрытия, Схема расположения элементов фундамента, Узлы Язык документа

Софт: КОМПАС-3D V13

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Блок-секция 10-этажная 40-квартирная угловая левая 1-2-3-4

2 .cdw
Пояснительная записка\1 Общая характеристика участка застройки.docx
Пояснительная записка\2 Генеральный план.docx
Пояснительная записка\3 Общая характеристика здания.docx
Пояснительная записка\4 Противопожарные мероприятия.docx
Пояснительная записка\5.1 Расчет стен.docx
Пояснительная записка\5.2 Расчет лестниц.docx
Пояснительная записка\6 Конструктивное решение здания.docx
Пояснительная записка\7 Инженерно-техническое оборудование.docx
Пояснительная записка\8 Технико-экономические показатели проекта.docx
Пояснительная записка\Введение.docx
Пояснительная записка\Содержание.docx
Пояснительная записка\Список литературы.docx
Пояснительная записка\Титульник.docx
1 .cdw
Пояснительная записка
