Чугунолитейный цех в г. Екатеринбург

Уральский федеральный университет имени первого Президента России Б. Н. Ельцина
Кафедра "Промышленное и гражданское строительство"
Дисциплина "Архитектура гражданских и промышленных зданий"
Тема "Чугунолитейный цех в г. Екатеринбург"
2025 год

Содержание пояснительной записки
1. Общие данные по проекту
2. Объемно-планировочное решение
3. Технологические решения 6
4. Архитектурно-конструктивные решения
5. Пожарная безопасность
6.Список используемой литературы
Приложение А. Расчет толщины утеплителя стеновой сэндвич-панели
Приложение Б. Расчет толщины утеплителя стеновой ж/б панели
Приложение В. Расчет толщины утеплителя в покрытии с металлическим прогоном
Приложение Г. Расчет толщины утеплителя в покрытии с ребристой плитой
Приложение Д. Расчет величины вставок в деформационных швах

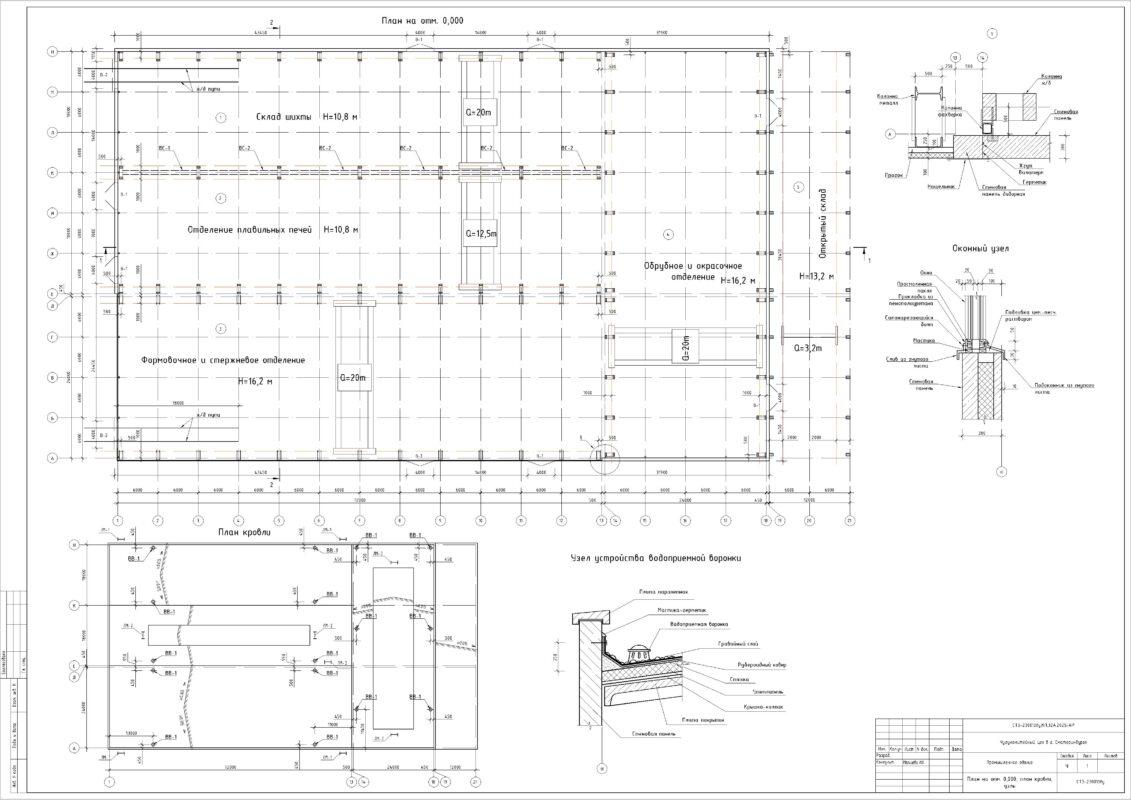

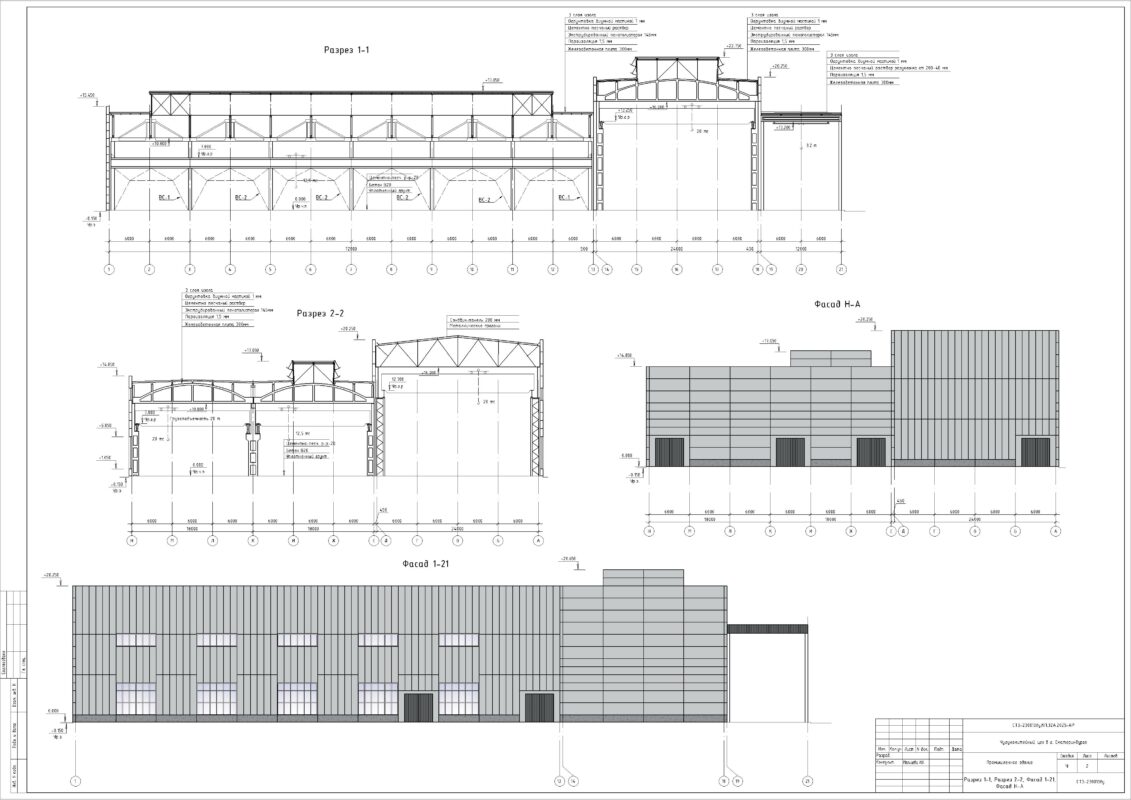

Одноэтажное промышленное здание имеет 5 пролетов, с высотой до низа конструкции 16,2 м 10,8 м 13,2 м. Каждый пролет шириной от 12-24 м.
Длина здания в осях 1-21 = 108,95 м
Ширина здания в осях А-Н = 60,45 м
В каждом пролете имеется кран грузоподъемностью от 3,2-20 т.
Каркас здания смешанный, выполнен из железобетонных и стальных колонн, опирающихся на монолитные железобетонные фундаменты стаканного типа со ступенчатой плитной частью. На колонны опираются подкрановые балки с уложенными по ним крановыми рельсами. Продольный и поперечный шаг колонн 6 м, 12 м. Здание имеет 2 железнодорожных пути, в каждом пролете имеется выход на улицу и проход между соседними пролетами. Стеновое ограждение – панели из легкого бетона толщиной, сэндвич-панели. Во 2-м, и 4-м пролете имеются светоаэрационные фонари, которые предназначены для освещения и вентиляции помещений.

Здание одноэтажное с металлическим, железобетонным и смешанным каркасом.
Каркас выполнен по рамно-связевой схеме.
Шаг колонн по крайним осям 6 м, по оси «К» шаг колонн 12 м.
Шаг стропильных конструкций 6 м.
Колонны основного каркаса:
-железобетонные прямоугольного сечения размером: 600х400
-железобетонные двухветвевого сечения размером:1400х500, 1900х500.
-стальные колонны размером 1250х500.
Колонны фахверка - металлические.
Фермы металлические раскосные, железобетонные безраскосные
сегментные.
Подкрановые балки металлические двутавры.
Связи по колоннам - вертикальные металлические.
Наружные стены: 3-х слойные железобетонные в железебетонном каркасе и сэндвич-панели в металлическом каркасе.
Остекление: ленточное.
Ворота: распашные, раздвижные 4х4,2 м.
Ограждение покрытия: ребристые железобетонные плиты, профнастил.
Фонари: рамные 12, 6 м.
