Проектирование производственного здания в г. Ульяновске

УлГТУ
Кафедра ПГС
Тема "Проектирование производственного здания"
2023 год

Содержание пояснительной записки:

Исходные данные для проектирования
1.Введение
2. Схема планировочной организации земельного участка
3. Архитектурно-конструктивное решение производственного здания
3.1.Объемно-планировочное решение
3.2.Конструктивные решения
4. Теплотехнический расчет наружной стены
5. Архитектурно-конструктивное решение административно-бытового здания
5.1.Объемно-планировочное и конструктивное решение
6. Инженерное оборудование
Библиографический список

Исходные данные для проектирования
Согласно задания на курсовой проект на тему: «Производственное здание в г. Ульяновске» исходными данными являются:
Назначение здания - Универсальный цех;
Количество этажей - 1;
Количество корпусов – 2;
Шаг колон - 6м;
Грузоподъемность крана – 10 т;
Ширина цеха – 18 м.

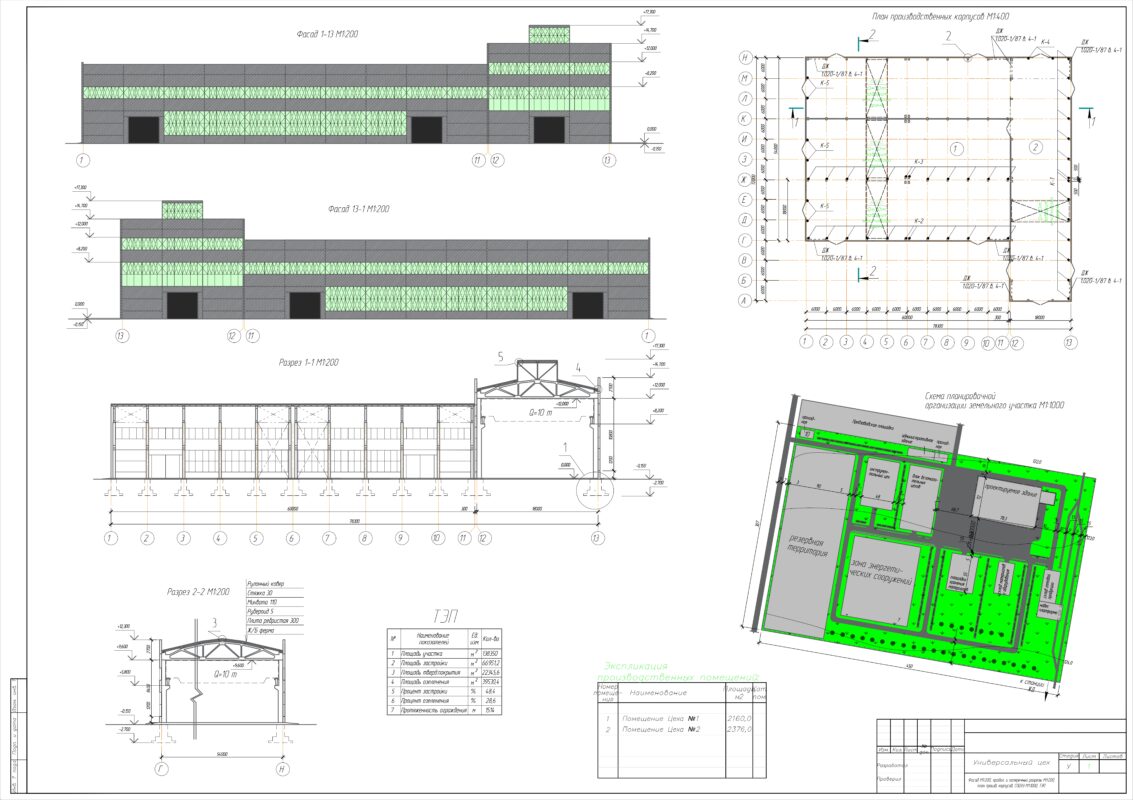

Проектируемое здание в плане представляет собой два сблокированных прямоугольника с размерами сторон в крайних осях 72*78,3 м. Высота до низа стропильной конструкции – 12,0 и 9,6 м. Шаг крайних и средних колонн принят 6 м, пролеты по 18 м. Шаг фахверковых колонн принят 6 м. Здание бесподвальное, бесчердачное.

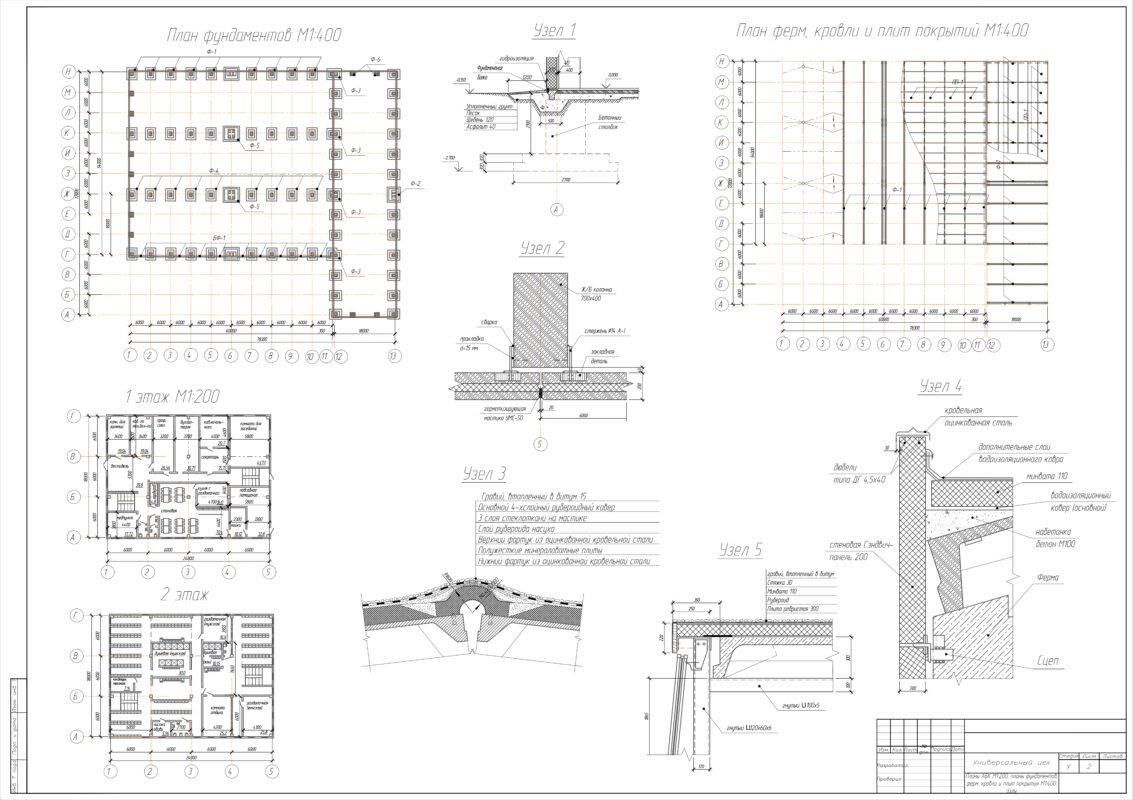

Фундаменты отдельно стоящие, монолитные железобетонные, двухступенчатые под все колонны, прямоугольные в плане. В месте деформационного шва – нетиповой монолитный фундамент.
Высота фундамента по заданию - 2,1 м
Балка фундаментная – сборная железобетонная по серии 1.415-1.
Полы - асфальтобетонные
Колонны. Для цеха – железобетонные сборные одноветвевые сплошного сечения по серии 1.424.1-13м. Фахверковые колонны – металлические с шагом 6 м.
Балка (ферма) покрытий – сборные железобетонные с раскосами пролётом 18 м по серии 1.463.1-16.
Стены. Сэндвич-панель 200 мм.
Плиты покрытия – ребристые сборные железобетонные по ГОСТ 28042-2013.
Входные двери – деревянные глухие. Внутренние двери проектируем одно- и двухпольными глухими или остеклёнными.
Ворота в здании проектируем металлическими утеплёнными для пропуска автомобилей различной грузоподъёмности. По способу открывания проектируем ворота раздвижные, двухпольные. Ворота имеют калитки.
Крыша. Конструкцию крыши в соответствии с этажностью и объёмно-планировочным решением здания бесчердачного типа, с внутренним организованным водостоком. Расстояние между водосточными воронками не более 48 м. Сток воды осуществляется за счёт уклона кровли, регулируемого уклоном несущей конструкции покрытия.
Кровля рулонная, с утеплителем.
