Проектирование и расчет промышленного здания из сборных жб элементов в г.Красноярск 174х24м, шаг 6м

Московский государственный строительный университет
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Проектирование одноэтажного промышленного здания из сборных жб элементов"
Москва 2018г

Исходные данные: Здание отапливаемое, однопролетное. Район строительства г. Красноярск, по ветровому давлению местность типа III. Пролеты здания – 24 м, шаг колонн – 6 м. Стропильные конструкции – железобетонные сегментные фермы пролетом 24 м. Устройство светоаэрационных фонарей не предусматривается, цех оснащен лампами дневного света.
Каждый пролет здания оборудован двумя мостовыми кранами с группой работы 5К и грузоподъемностью 16 т. Отметка верха кранового рельса 8 м, высота кранового рельса 120 мм (тип КР-70).

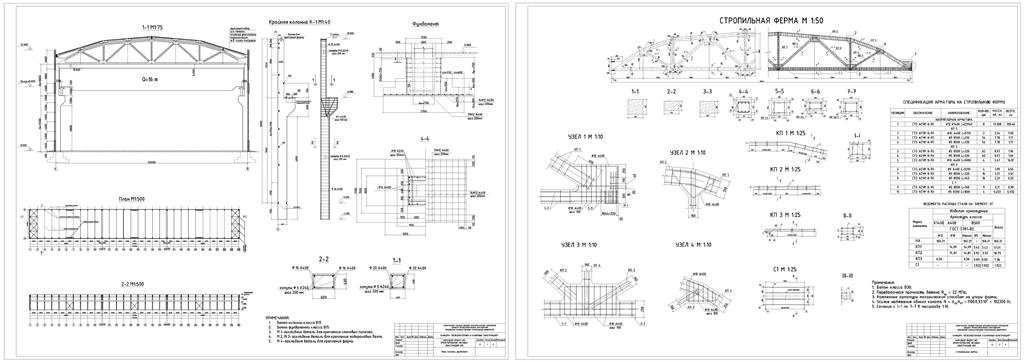

Графическая часть содержит план и разрез здания, чертежи колонн и их армирование, чертежи фермы, ее узлов, армирование

Оглавление

КОМПОНОВКА ПОПЕРЕЧНОЙ РАМЫ 4
1.1 Общие данные. 4
1.2. Геометрия и размеры колонн. 4
1.3. Определение нагрузок на раму. 8
2. СТАТИЧЕСКИЙ РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ 14
2.1 Геометрические характеристики колонн. 15
2.2 Усилия в колоннах от постоянной нагрузки. 16
2.3 Усилия в колоннах от снеговой нагрузки. 18
2.4 Усилия в колоннах от ветровой нагрузки. 19
2.5 Усилия в колоннах от крановых нагрузок. 20
2.6 Расчетные сочетания усилий. 24
3. РАСЧЕТ ПРОЧНОСТИ СПЛОШНОЙ КОЛОННЫ 26
3.1.Надкрановая сплошная часть колонны 26
3.2.Подкрановая сплошная часть колонны 30
4. РАСЧЕТ ФУНДАМЕНТА ПОД КРАЙНЮЮ КОЛОННУ 36
4.1.Определение геометрических размеров фундамента 36
4.2. Расчеты прочности элементов фундамента 41
5. ПРОЕКТИРОВАНИЕ СТРОПИЛЬНОЙ СЕГМЕНТНОЙ ФЕРМЫ ПОКРЫТИЯ 46
5.1. Общие положения 46
5.2. Данные для проектирования 47
5.3. Определение нагрузок на ферму 48
5.4. Определение усилий в элементах фермы 49
5.5. Проектирование сечений элементов фермы 52
Список литературы 62

Состав: План, колонна, фундамент, стропильная ферма Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование и расчет промышленного здания из сборных жб элементов в г.Красноярск 174х24м, шаг 6м

рассчет_1.6.3docx.docx
разрез_1.7.2.dwg
