Некапитальный быстровозводимый сборно-разборный склад площадью 132 м2. размеры склады по осям 11х12 м. Склад состоит из одного этажа высотой до несущих кровельных конструкций 6м. Конструкции каркаса состоят из металлических колонн, ферм и прогонов. Для придания каркасу необходимой жесткости проектом предусмотрены вертикальные связи между колоннами. Для придания жесткости покрытию в горизонтальной плоскости запроектированы горизонтальные и вертикальные связи. Фермы и связи выполнены из квадратных
профильных труб.
Колонны выполнены из металлических квадратных труб сечением 100х100х3 (несущие) и 80х80х3 по ГОСТу 30245-2003.
Фермы треугольные из квадратных труб сечением 80х80х3 и 60х60х3 по ГОСТу 30245-2003 Пролет 12м.
Ограждающие конструкции стен из профлиста по прогонам из труб 40х40х3 по ГОСТу 30245-2003.
Покрытие кровли выполнено из профлиста по прогонам из прямоугольных труб сечением 60х40х3 по ГОСТу 30245-2003.
Каркас закреплен к ж/б опорной плите анкерными болтами-шпильками М24 по технологии Hilti или аналог.
Монтажные соединения выполнены на оцинкованных болтах М16 класса точности , и
класса прочности 8.8 по ГОСТ 7790-70* и саморезах HD-X-5,5x25 по каталогу "Harpoon".

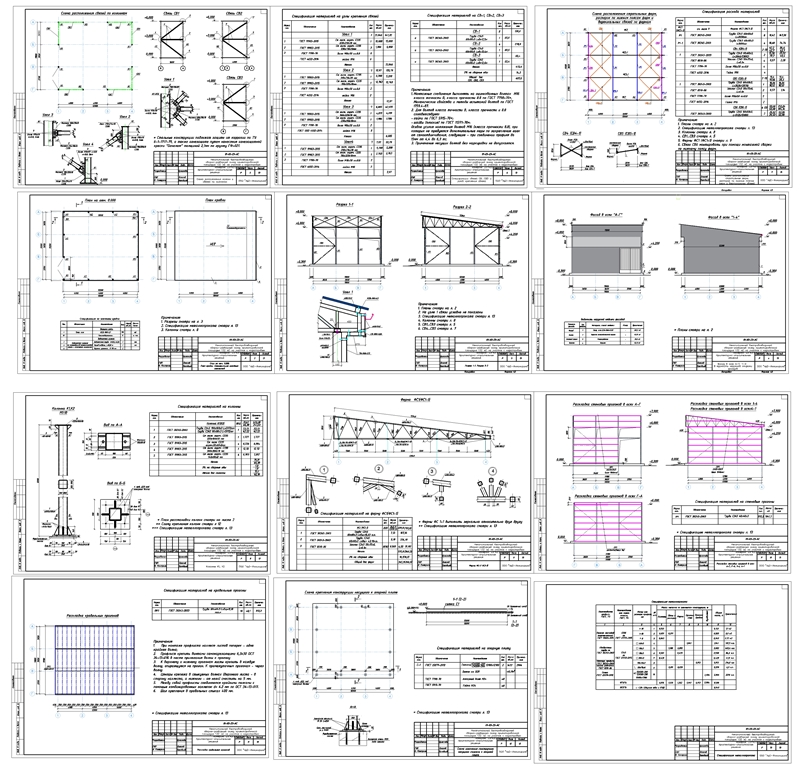

Содержание раздела:
АС.ПЗ - Пояснительная записка - 3 стр.
АС - Архитектурно строительные решения -18 стр.
АС-1 - Общие данные - 18 стр.
АС-2 - План на отм. 0.000. План кровли. Спецификация основных элементов - 19 стр.
АС-3 - Разрез 1-1. Разрез 2-2 - 20 стр.
АС-4 - Фасад в осях А-Г; 1-4. Ведомость наружной отделки фасадов - 21 стр.
АС-5 Схема расположения стропильных ферм, распорок по нижним поясам ферм и верт. связей - 22 стр.
АС-6 - Схема расположения колонн и связей по колоннам - 23 стр.
АС-7 - Спецификации связей СВ…СВ3 и узлов крепления связей - 24 стр.
АС-8 - Колонны К1, К2 - 25 стр.
АС-9 - Ферма ФС-1 (ФС1-1) - 26 стр.
АС-10 - Раскладка стеновых прогонов в осях А-Г, Г-А, 1-4, 4-1 - 27 стр.
АС-11 - Раскладка кровельных прогонов - 28 стр.
АС-12 - Схема крепления конструкции несущего каркаса к опорной плите - 29 стр.
АС-13 - Спецификация металлопроката - 30 стр.
