Расчет и конструирование несущих элементов одноэтажного промздания

ВолгГАСУ
Кафедра строительных конструкций, оснований и надежности сооружений
Курсовой проект по дисциплине "железобетонные конструкции"
Тема: Расчет и конструирование несущих элементов одноэтажного промздания
Волгоград, 2014

Запроектировать в сборном железобетоне одноэтажное промышленное здание по исходным данным.
Исходные данные

Пролет 30 м
Шаг продольных колонн 12 м
Отметка головки подкранового рельса 7,5 м
Грузоподъемность крана 150 кН
Несущая стропильная конструкция Ферма
Число пролетов 3
Район строительства Калининград

Содержание:
Введение.
1.1 Задание на проектирование
1.2 Определение генеральных размеров поперечной рамы цеха.
2.1 Нагрузка от собственного веса конструкции покрытия.
2.2. Снеговая нагрузка
2.3 Ветровая нагрузка
2.4 Крановая нагрузка
2.4.1 Характеристики крана и кранового рельса.
2.4.2 Расчет крановой нагрузки.
3.Статический расчет рамы.
4. Расчет железобетонной сегментной фермы.
4.1 Задание на проектирование
4.2 Предварительное назначение геометрических размеров
фермы.
4.3 Расчет нижнего пояса.
4.4 Расчет верхнего пояса
4.5 Расчет элементов решетки.
4.6 Расчет и конструирование узлов фермы.
4.6.1. Расчет поперечной арматуры в опорном узле.
4.6.2. Расчет поперечной арматуры в промежуточном узле.
5. Расчет и конструирование колонны среднего ряда
5.1 Исходные данные.
5.2 Расчет арматуры в подкрановой части колонны
5.3 Расчет арматуры в надкрановой части колонны

5.4 Расчет консоли колонны.
5.5 Расчет армирования консоли
Литература

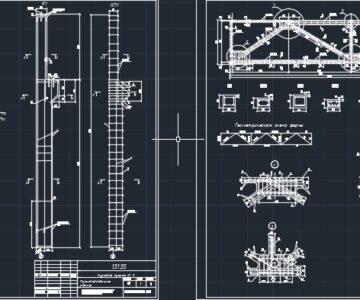

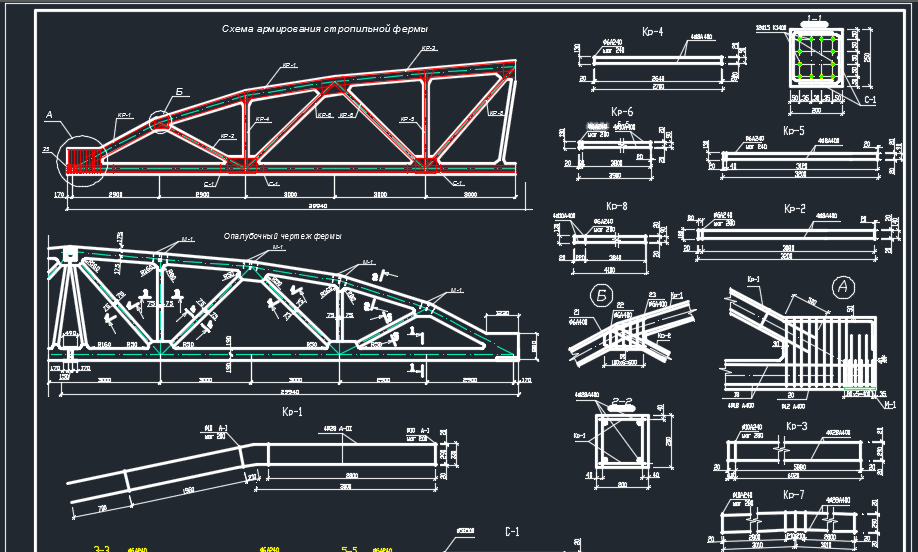

Состав: монтажная схема элементов, схема армирования, опалубочный чертеж, узлы, разрезы, сетки Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Расчет и конструирование несущих элементов одноэтажного промздания

Промышленное здание
Промышленное здание
Промышленное здание
Промышленное здание
Промышленное здание
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
