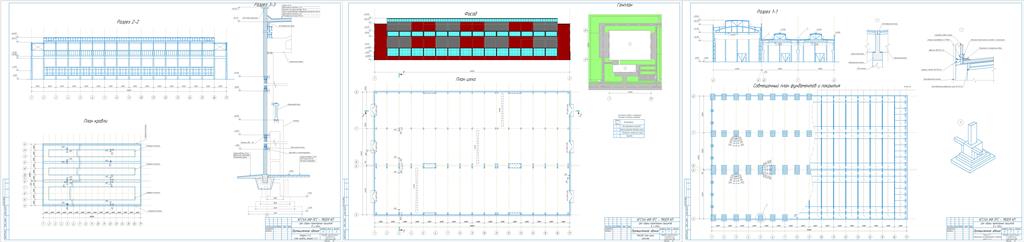

Цех сборки тракторных прицепов в г. Омск

Федеральное государственное бюджетное образовательное учреждение высшего образования «Курганская государственная сельскохозяйственная академия имени Т. С. Мальцева»
Инженерный факультет
Кафедра промышленного и гражданского строительства
Курсовой проект по дисциплине «Архитектура зданий»
на тему: Цех сборки тракторных прицепов в г. Омск
Курган 2022

Район строительства г. Омск
Длина здания 96 м.
Величина пролета L1 - 24 м.
Величина пролета L2 - 18 м.
Величина пролета L3 - 18 м.
Шаг колонн - 6/6
Грузоподъемность оборудования Q1, м. - 10
Грузоподъемность оборудования Q2, м. - 10
Грузоподъемность оборудования Q3, м. - 10
Высота до низа стропильных конструкций H1, м. - 14,4
Высота до низа стропильных конструкций H2, м. - 9,6
Высота до низа стропильных конструкций H3, м. - 9,6

Содержание

Введение…………………………………………………………………...…3
1. Краткие сведения о технологическом процессе……………..................4
2. Решение генерального плана………………………………………….....5
3. Объемно планировочное решение……………………………………....6
4. Конструктивное решение здания……………………………………......7
4.1 Колонны каркаса…………………………………………………………7
4.2 Стропильные конструкции……………………………………………...9
4.3 Подкрановые балки……………………………………………...……..10
4.4 Стены………………………………………………………...………….10
4.5 Покрытия………………………………………………………………..10
4.6 Фундаменты под колонны…………………………………….……….11
4.7 Фундамент под стены……………………………………………….….12
4.8 Окна……………………………………………………………………...12
4.9 Фонари………………………………………………………………….13
4.10 Кровля……………………………………………………………...…13
4.11 Ворота………………………………………………………………..14
4.12 Полы…………………………………………………………………..14
4.13 Пожарные лестницы………………………………………………..14
5. Расчеты…………………………………………………………………16
5.1 Теплотехнический расчет наружной стены…………………………..16
5.2 Теплотехнический расчет покрытия………………………………….18
Список использованных источников
