КУРСОВАЯ РАБОТА
по дисциплине «Архитектурно-строительное проектирование зданий и сооружений. Часть 2»
Тема: «Универсальный производственный цех в г. Брянск»
2024г.

Промышленное здание представляет собой одноэтажное 3-х пролетное
производственное здание униврсального производственного цеха, в котором
размещены все основные технологические процессы.
В плане здание имеет простую прямоугольную форму.
Размеры в осях:
–в продольном направлении – 60.00 м,
–в поперечном – 48.00 м.
За нулевую отметку принята отметка чистого пола .
Планировочная отметка земли –0,150 м
Шаг колонн по наружным и внутренним осям составляет 6,00 м.
Высота помещений от уровня чистого пола до низа несущих конструкций
составляет 7.200м.
Ширина пролетов - 18,00;12,00;18,00 м.
Внутрицеховой транспорт:
–пролет в осях А-Г– одна кран–балка 5т;
–пролет в осях Г-Е– одна кран–балка 5т;
–пролет в осях Е-К– одна кран–балка 5т,
В здании предусмотрены ворота размером 3,6х4,2 м для эвакуации людей
и въезда автомобильного транспорта.
Класс капитальности здания– II.
Пожарная безопасность обеспечивается в соответствии с требованиями к
зданиям функциональной пожарной опасности Ф5.1.
Степень огнестойкости здания – II.
Класс конструктивной пожарной опасности – С0
Перечень графического материала:

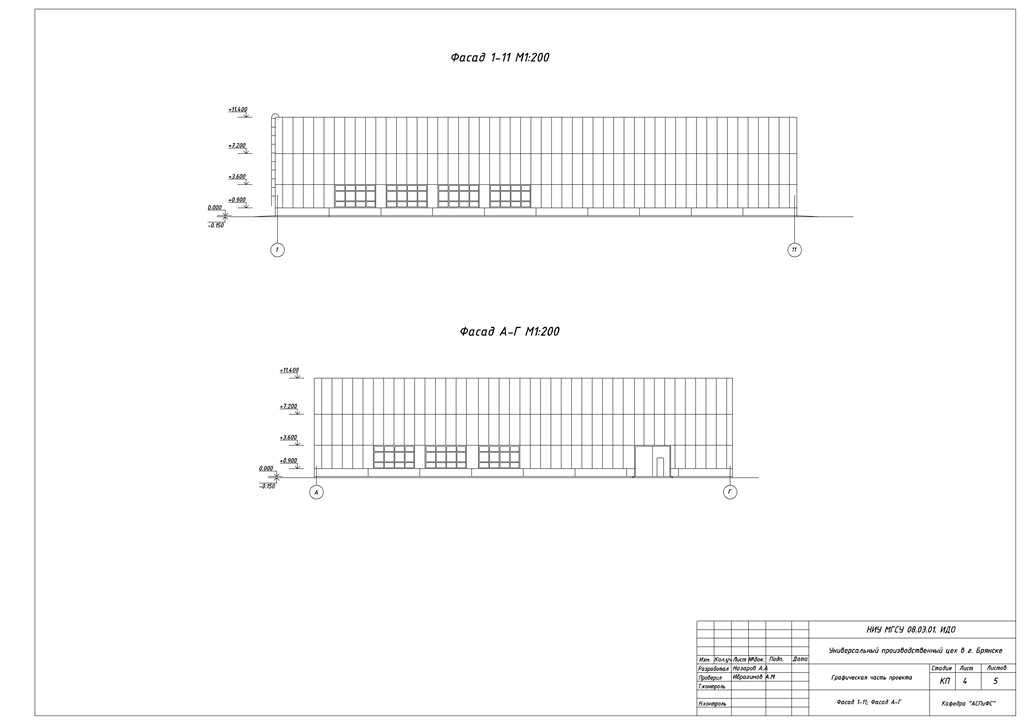

1) Фасад М1:100 или 1:200

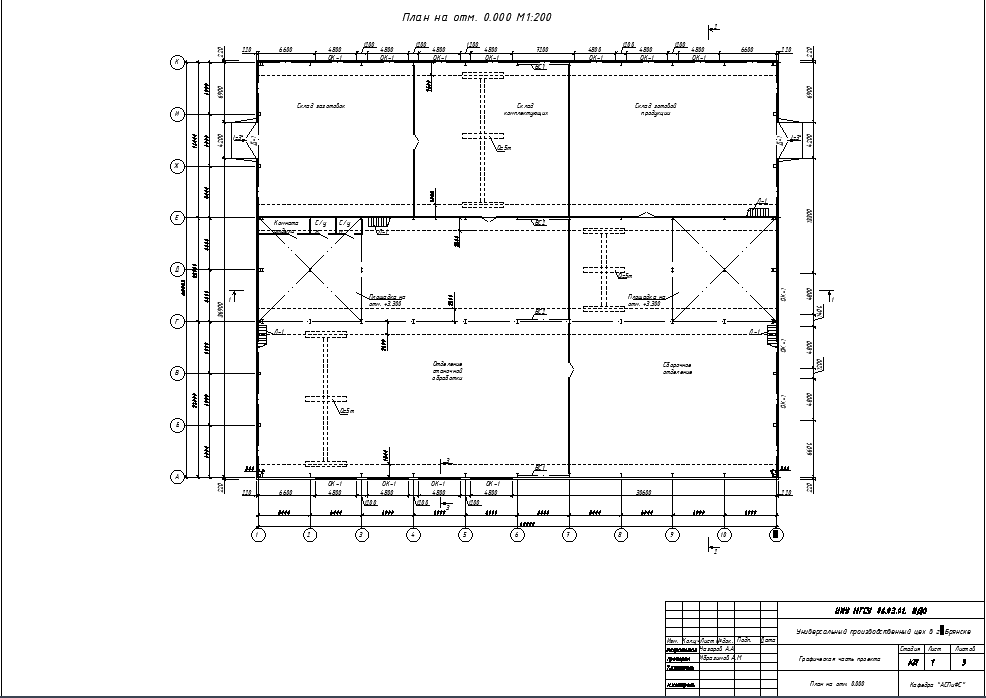

2) План на отметке ± 0,000 М1:200

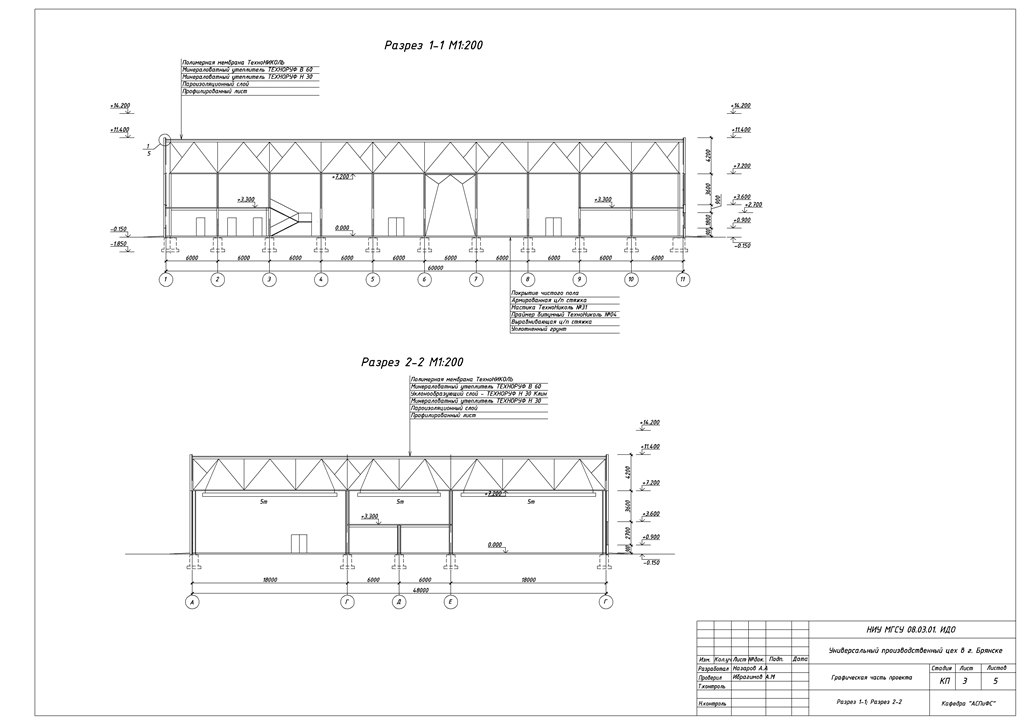

3) Поперечный разрез по зданию М1:100 или 1:200
4) Продольный разрез по зданию М1:100 или 1:200

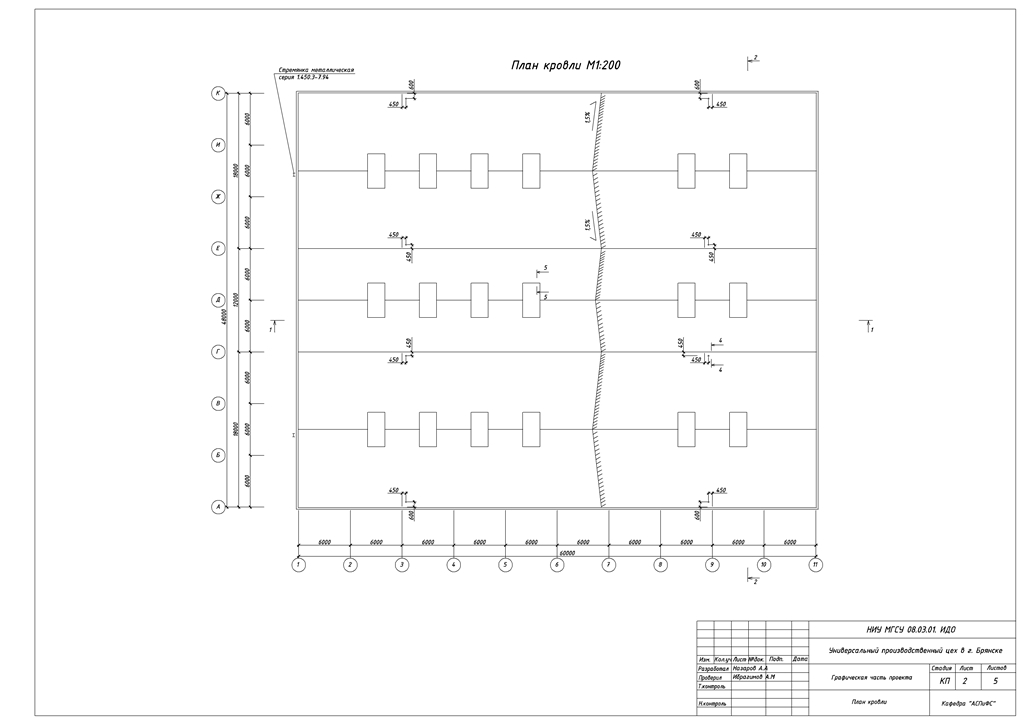

Д. План кровли М1:200

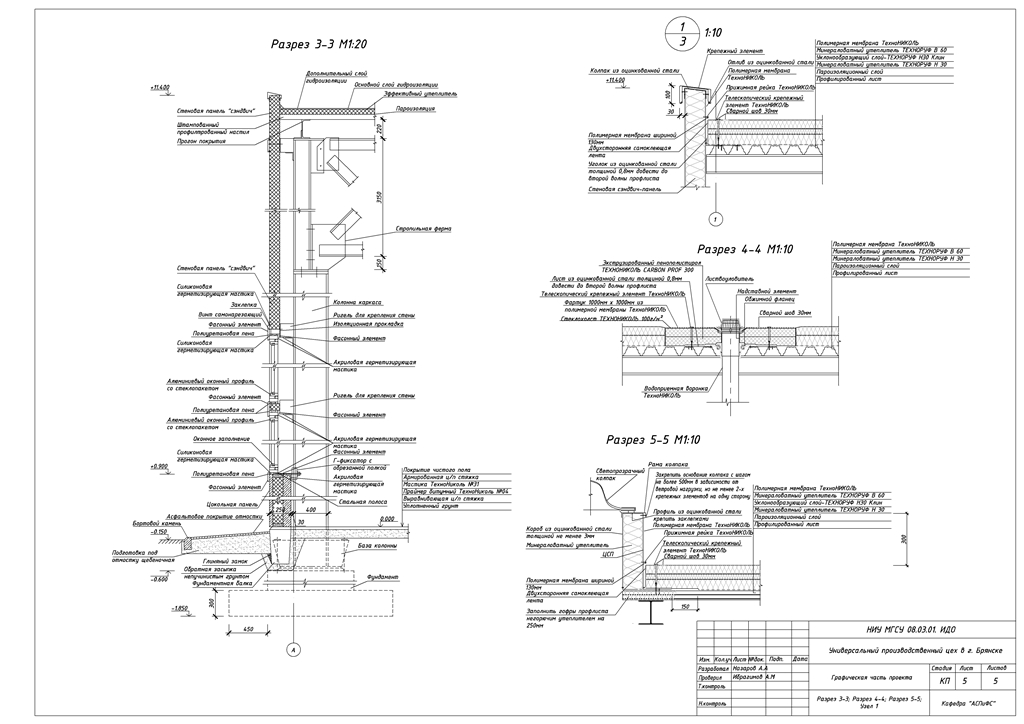

5) Разрез по наружной стене М1:20
6) Конструктивные узлы здания М1:10
Содержание текстовой части:
1. Исходные данные для проектирования
2. Объемно-планировочное решение здания
3. Конструктивные решения здания
3.1. Конструктивная схема и обеспечение жесткости
3.2. Фундаменты и фундаментные балки
3.3. Колонны основного каркаса и фахферк
3.4. Решение торцевого фахферка
3.5. Наружные и внутренние стены
3.6. Подкрановые балки
3.7. Решение покрытия
3.8. Полы
3.9. Окна, двери, ворота
3.10. Наружная и внутренняя отделка
4. Расчетная часть
4.1. Теплотехнический расчет наружной стены
4.2. Теплотехнический расчет покрытия
Список литературы


Сообщить о проблеме
Автор
user-avatar Nazar0v1
Дата
14.02.2025
Язык
Русский
Состав
Графическая часть (ГЧ) , Пояснительная записка (ПЗ)
Софт
AutoCad 2020 Как открыть?
Содержимое архива
  • Zapiska.docx
  • Архитектура Часть 2.dwg
  • Г.Ч Архитектура Часть 2..pdf
  • П.З Архитектура 2 часть..pdf
  • Титульник.docx
