КОМПАС 3D 18

Железобетонные конструкции многоэтажного здания в монолитном исполнении

Новосибирский государственный архитектурно строительный университет
Кафедра железобетонных конструкций
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Железобетонные конструкции многоэтажного здания в монолитном исполнении"
Новосибирск 2017

Исходные данные( Вариант 03)

1. Размеры здания в плане: длина – L2= 52,0 м.
ширина – L1=17,1 м.
сетка колонн (l1× l2) – 5,7 × 6,5 м × м
2. Количество этажей n= 5;
3. Высота этажей 3,6 м.;
4. Место строительства г. Томск; (Снеговой район – IV )
5. Временная нормативная нагрузка на междуэтажные перекрытия: 8 кН/м2, длительная -5 кН/м2, кратковременная -3 кН/м2
6.Постоянная(пол) 1 кН/м2

Содержание
Исходные данные……………………………………………….…………….2
1.Компановка перекрытия………………………..…………………………..3
2. Расчет и конструирование плиты……..…………………………………..5
2.1 Нагрузки и воздействия………………………………………………….5
2.2 Подбор арматуры в средних пролётах……………………….………….7
2.3 Подбор арматуры в крайних пролётах ………………………………….8
3. Расчёт и конструирование второстепенной балки…….………….……...8
3.1. Нагрузки и воздействия…………………………………………….........9
3.2. Расчет прочности нормальных сечений………………..……………...12
3.3. Расчет прочности наклонных сечений.………..……………………....15
3.4. Конструирование второстепенной балки……………..……………….16
3.5. Построение эпюры материалов……………..………………………….17
4. Расчет и конструирование главной балки…….………………………....18
4.1.Нагрузки и воздействия …………………………………………….…..18
4.2. Подбор арматуры…………………………...……………………….…..21
4.3. Расчет прочности наклонных сечений………….……………………..23
4.4. Расчет на отрыв бетона…………………………………………………24
4.5. Построение эпюры материалов…………………………………...........25
5. Расчет и конструирование колонны………………………………...........27
5.1. Нагрузки и воздействия………….………………………………...........27
5.2 Расчет прочности нормального сечения.……………………………….28
5.3. Конструирование колонны…………….………………………………..29
7. Список литературы……………………..…………………………………33

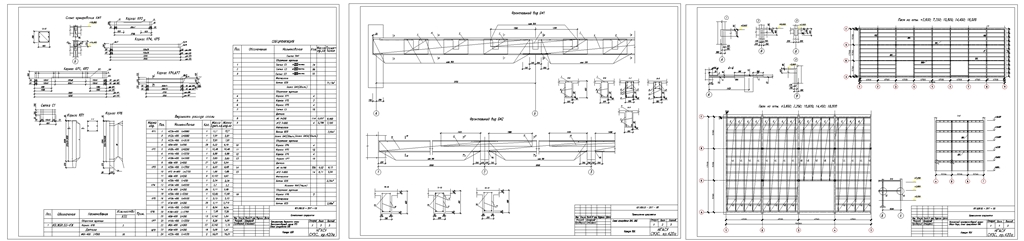

Состав: Монолитный пространственный каркас, общие виды, схемы армирования элементом, спецификация, ведомость стали Язык документа

Софт: AutoCAD 2015
