Капитальный ремонт "Детский оздоровительный центр по адресу: Мангитауская область г.Актау район базы отдыха"Теплый пляж"

Капитальный ремонт "Детский оздоровительный центр по адресу: Мангитауская область г.Актау район базы отдыха"Теплый пляж"

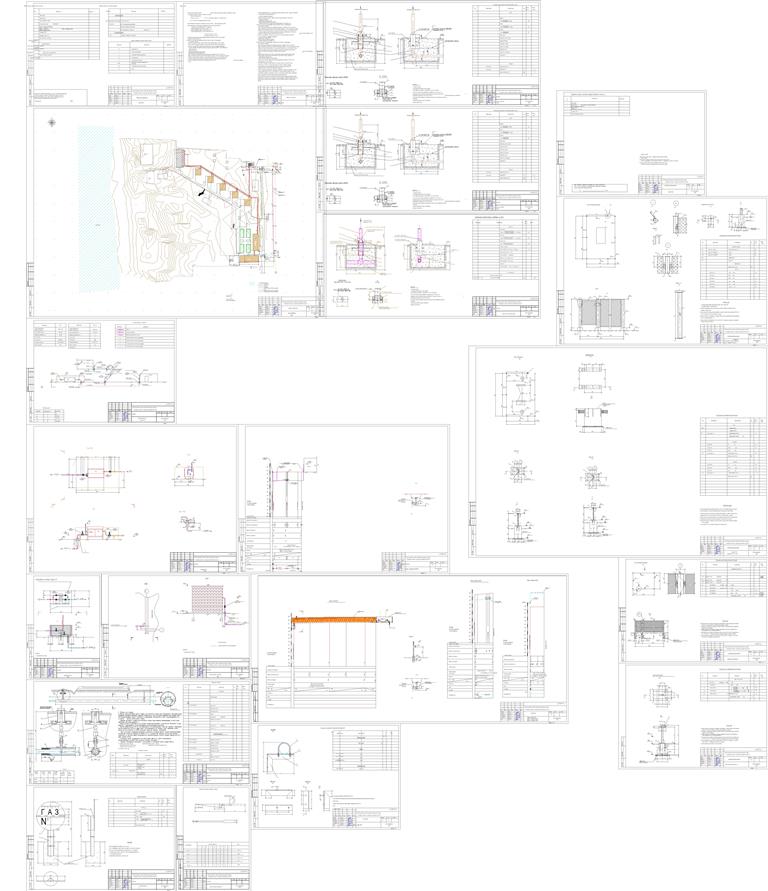

В проекте предусмотрено врезка в проектируемый газопровод среднего давления и установка ГРПШ-10МС для обеспечения газоснабжением столовый. Газопроводы следующими параметрами: -прокладка подземного газопровода среднего давления из стальных труб Ø57х4 ГОСТ10704-91 следующими параметрами: - протяженность газопровода -229м; - рабочие давление газопровода до 0,01/0,06МПа. - газопровод проложен до низа трубы закреплен существующий стойки ограждения -1,2м.

Состав: Генеральный план (ГП) Технология производства (ТХ) Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Капитальный ремонт "Детский оздоровительный центр по адресу: Мангитауская область г.Актау район базы отдыха"Теплый пляж"

Газоснабжение Фламинго/Газоснабжение Флагминго.bak
Газоснабжение Фламинго/Газоснабжение Флагминго.dwg
Газоснабжение Фламинго
