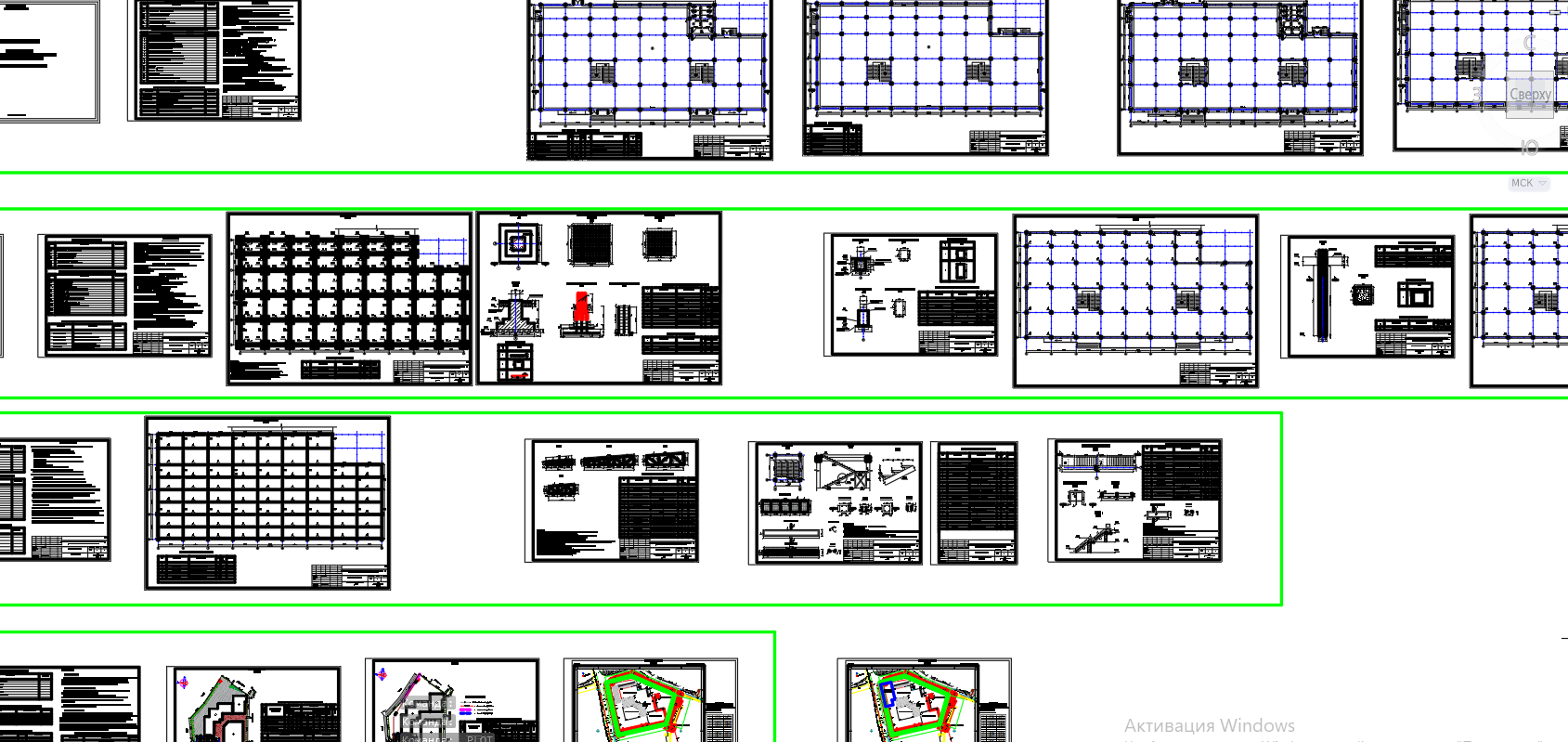

Рабочий проект 2-х этажного торгового центра Атырауская область

ОБЩИЕ УКАЗАНИЯ

1. Настоящий рабочий проект разработан на основании задания на проектирования, в соответствии
со СП РК 2.04-01-2017
2. За относительную отметку 0.00 принята отметка чистого пола этажа, что соответствует
абсолютной отметке на местности - 23,14
3. Согласно отчета по инженерно-геологическим изысканиям, основанием фундаментов служит
глинистый грунт.Грунтовые воды вскрыты на глубине 1,2 м от поверхности земли.
4. Под фундаменты выполнить подготовку из щебня, толщиной 100 мм с проливкой горячим битумом
до полного насыщения.
5. Все бетонные элементы фундаментов и раствор для кладки, находящийся в грунте выполнять
на сульфатстойком портландцементе.
6. При производстве работ руководствоваться указаниям СН РК 1.03-05-2011 “Техника безопасности
в строительстве”.
Архитектурно-планировочное решение
Проектируемое здание торгового центра имеет прямоугольную форму в плане с размерами
в осях 25,3 м х 54,0 м.
Класс здания по степени ответственности - II нормальный.
Коэффициент надежности - II
Степень огнестойки - II
Конструктивное решение
Фундамент под колонны - монолитный стакан,ленточный из бетона кл. В25.
Фундамент под стены - монолитный,ленточный из бетона кл. В20.
Наружные стены - ракушеблок, толщиной - 400 мм.
Перегородки - ракушеблок,толщиной - 200 мм; гипскартон , толщиной 100 мм
Пол - стяжка из цементно-песчанного раствора,керамическая плитка.
Потолок - подвесной потолок Армстронг.
Двери-ГОСТ 30970-2002 ДН-21-20;ДН-21-18; ДВ 21-09; ДВ 21-08
Окна -ГОСТ 30674-99 ОК 10-44,ПВХ , индивидуальные.
Витражи - алюминиевые , В-1 80*56, индивидуальные
Кровля - сэндвич-панель кровельный, толщиной - 120 мм;
Антипросадочные мероприятия
В целях частичного устранения просадочных свойств грунтов под подошвой фундамента,
предусмотрено уплотнение грунта тяжелыми трамбовками.
Сдачу подготовки основания вести по Актам на скрытые работы.
