Пороги уличные

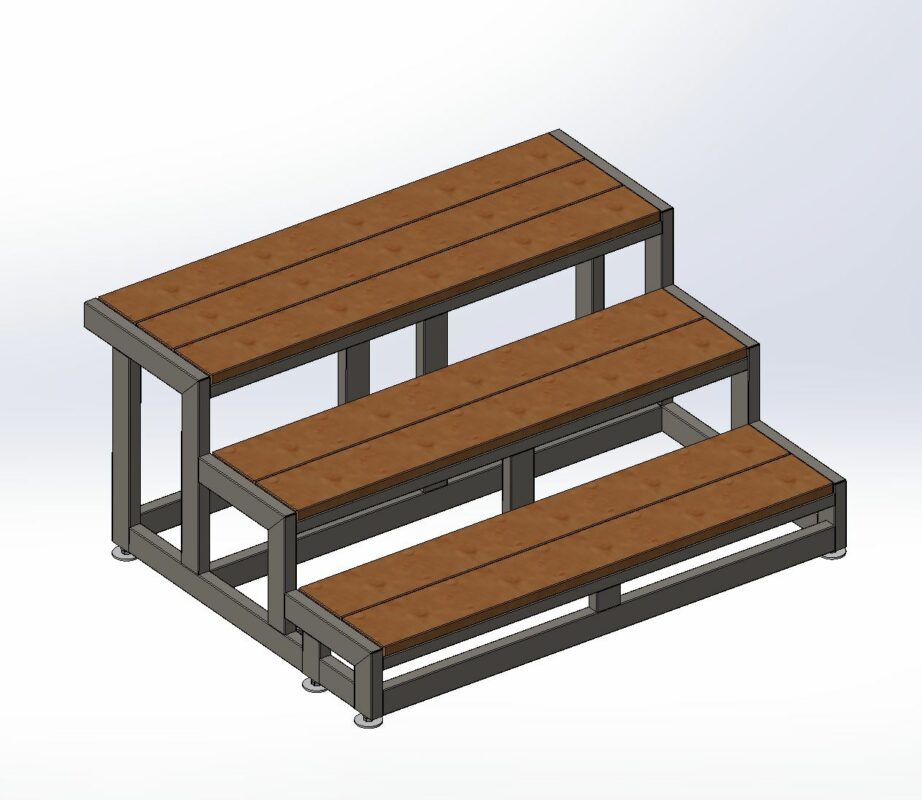

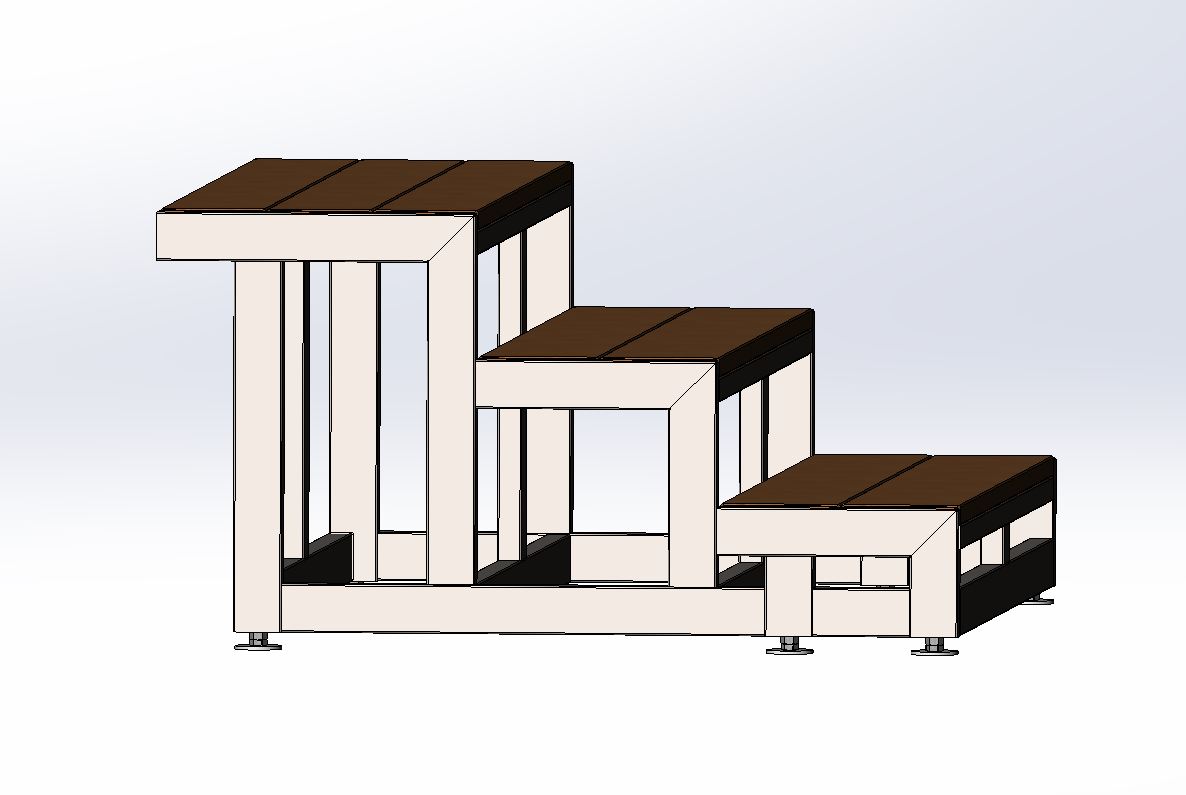

Пороги уличные габаритами: В. 540 мм; Ш. 1200 мм; Г. 1000 мм. Могут быть установлены в качестве крыльца дома. Высота между ступеньками 180 мм. Основной материал: труба 60х30х2, лист 4 мм, доска толщиной 25 мм. 3D Модель реальных размеров, твердотельная.

#Металлический_каркас 3D Модели 3D модели Solidworks ступеньки Solid

Автор

Сергей Рогулин

Дата

29.07.2026

Язык

Русский

Состав

Пороги уличные для крыльца (СБ), Сборочные единицы (опора М12, ступеньки металлокаркас), 3D Сборка, Файлы в форматах IGS и DXF для трубного и листового лазера.

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Пластина опоры Л.4 - 6 шт.DXF
  - Пятка опоры. Л.4 - 6 шт.DXF
- - Т47х60х30х2 - 1 шт (Слесарь).IGS
  - Т99х60х30х2 - 2 шт (Слесарь).IGS
  - Т120х60х30х2 - 2 шт (Слесарь).IGS
  - Т159х60х30х2 (1скос) - 2 шт.IGS
  - Т180х60х30х2 - 6 шт (Слесарь).IGS
  - Т227х60х30х2 - 1 шт (Слесарь).IGS
  - Т276х60х30х2 - 1 шт (без отв.).IGS
  - Т279х60х30х2 (1скос) - 2 шт.IGS
  - Т300х60х30х2 (1скос) - 4 шт.IGS
  - Т336х60х30х2 - 2 шт (Слесарь).IGS
  - Т396х60х30х2 (1скос) - 2 шт.IGS
  - Т407х60х30х2 - 2 шт (Слесарь).IGS
  - Т459х60х30х2 (1скос) - 2 шт.IGS
  - Т459х60х30х2 - 2 шт (Слесарь).IGS
  - Т600х60х30х2 - 2 шт (Слесарь).IGS
  - Т1120х60х30х2 - 1 шт (Слесарь).IGS
  - Т1240х60х30х2 - 9 шт (Слесарь).IGS
- Болт DIN 933 М12х80.SLDPRT
- Гайка М12 DIN 934.SLDPRT
- Доска 1138х130.SLDPRT
- Доска 1138х148.SLDPRT
- Опора М12.SLDASM
- Опора М12.SLDDRW
- Пластина опоры Л.4 - 6 шт.SLDPRT
- Пороги уличные для крыльца.SLDASM
- Пороги уличные для крыльца.SLDDRW
- Пороги уличные для крыльца.STEP
- Пятка опоры.SLDPRT
- Саморез DIN 7982 потай, 4,2х50 цинк.SLDPRT
- Ступеньки металлокаркас.SLDASM
- Ступеньки металлокаркас.SLDDRW
- Т47х60х30х2 - 1 шт (Слесарь).SLDPRT
- Т99х60х30х2 - 2 шт (Слесарь).SLDPRT
- Т120х60х30х2 - 2 шт (Слесарь).SLDPRT
- Т159х60х30х2 (1скос) - 2 шт.SLDPRT
- Т180х60х30х2 - 6 шт (Слесарь).SLDPRT
- Т227х60х30х2 - 1 шт (Слесарь).SLDPRT
- Т276х60х30х2 - 1 шт (Слесарь).SLDPRT
- Т279х60х30х2 (1скос) - 2 шт.SLDPRT
- Т300х60х30х2 (1скос) - 4 шт.SLDPRT
- Т336х60х30х2 - 2 шт (Слесарь).SLDPRT
- Т396х60х30х2 (1скос) - 2 шт.SLDPRT
- Т407х60х30х2 - 2 шт (Слесарь).SLDPRT
- Т459х60х30х2 (1скос) - 2 шт.SLDPRT
- Т459х60х30х2 - 2 шт (Слесарь).SLDPRT
- Т600х60х30х2 - 2 шт (Слесарь).SLDPRT
- Т1120х60х30х2 - 1 шт (Слесарь).SLDPRT
- Т1240х60х30х2 - 9 шт (Слесарь).SLDPRT
- Фото1.JPG
- Фото2.JPG
