Строительство теплового пункта №1 Размер здания – 3,00х2,62 м по осям , верх кровли на отметке 4.12 м

Здание 1- этажное, стены из жженного кирпича толщ 380мм , кровля из профнастила
толщ-0.7 мм. Размер здания – 3,00х2,62 м по осям , верх кровли на отметке 4.12 м
- Фундаменты под возводимые новые конструкции предусмотрены монолитными из бетона марки В- 7.5 на сульфатостойком цементе.
- Пол предусмотрено устроить с бетонным покрытием .
- Кладка стен предусмотрена из жженого кирпича марки-100 на растворе марки-50
- Штукатурка внутренних стен предусмотрена улучшенной на цементно – изв. песчаном
р-ре марки-50. Шпатлевка и побелка известковым раствором .
- Перекрытие здания котельной из сборных железобетонных многопустотных плит по серии
1.141.1-40С. выпуск 1. Типов ПК- 30.12.-8Т, ПК- 30.10.-8Т.
- После монтажа плит перекрытия швы между плитами необходимо тщательно заделать цементным раствором марки-50., между стенами и плитами монолитные участки из бетона М-150
- Кровлю предусмотрено устроить из профнастила толщ 0.7 мм по деревянной обрешетке с разм-м 50х50 мм и установкой карнизных и коньковых свесов из оцинкованных листов толщ 0,7 мм. С устройством водосточных труб из оцинкованных листов толщ 0.7 мм
- Предусмотрена установка пластикового окна. и деревянного дверного блока. Спецификация проемов приведена на чертеже АС -2. Площадь остекления – 1,56 м ²
- Отмостки приняты из бетона (В-7.5) толщиной 30 мм шириной 1.0 м по гравийной подготовке толщиной 70 мм .
- На входе предусмотрено строительство козырька с крыльцом с размерами 1,5х1,5 м
Общий строительный объем здания составляет – 28,60 м³
Площадь застройки - 12,40м ²
Общая площадь помещения составляет – 5,87 м²
В. т.ч полезная площадь помещения составляет – 4,80 м²

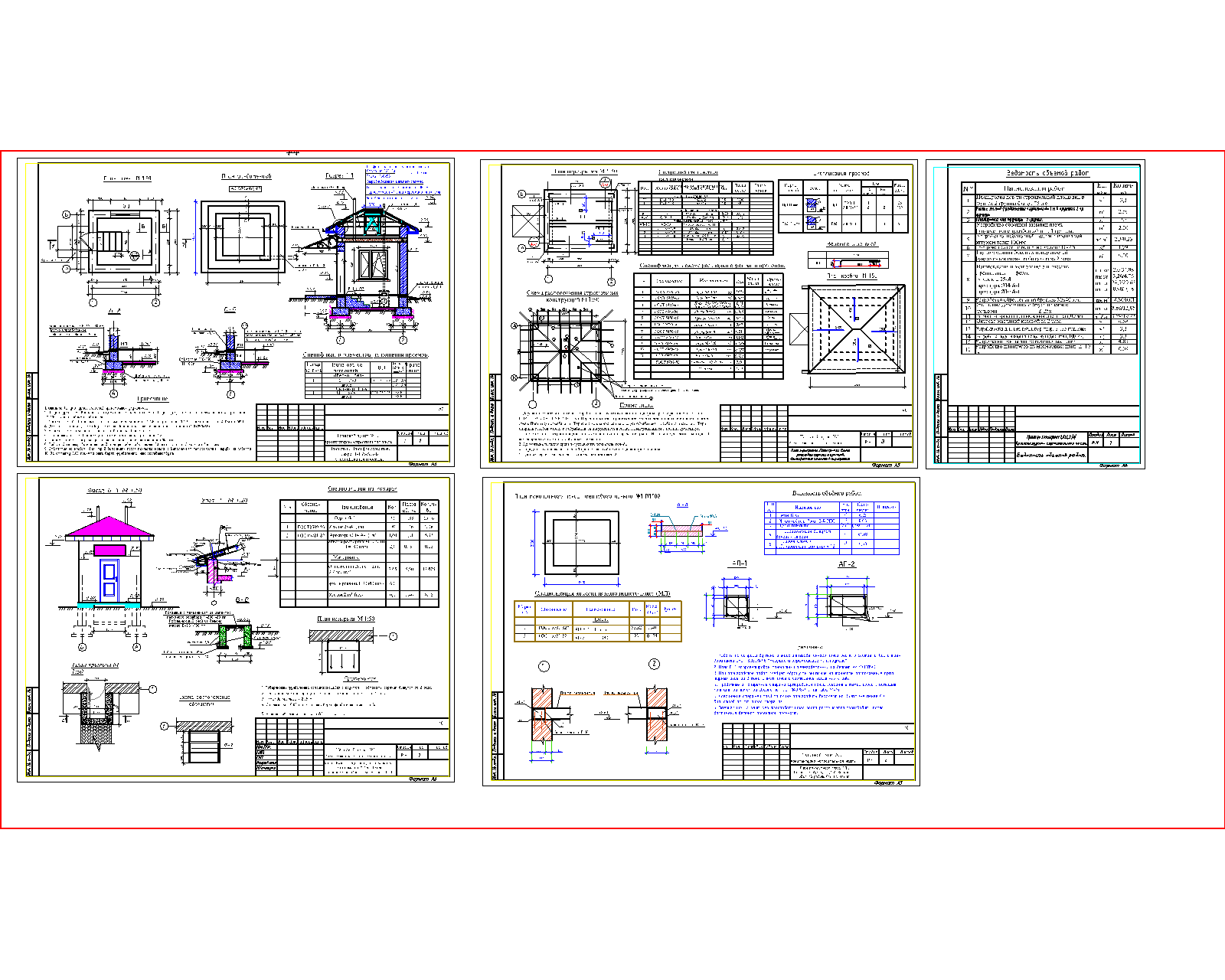

Состав: АС-1 План стен. План фундаментов . Разрез 1-1, А-А , Б-Б . Спецификация проемов. АС-2 План монолитного пояса . Разрезы а-а. Спецификация. Ведомость объемов. АС-3 План кровли . План перекрытия . Экспликация проемов . Спецификации элементов перекрытия. АС-4 Фасад Б-А . Спецификация на козырек. План крыльца М 1:50. Схема расположения обрешетки. Разрез В-В. АС-5 Ведомости объемов работ

Софт: AutoCAD 2013

Файлы:
Тепловой пункт (Котельная)№1.dwg
