Проектирование здания с деревянным каркасом в г.Гыда

Тюменский индустриальный университет
Кафедра строительного производства
Дисциплина "Конструкции из дерева и пластмасс"
Тема: Проектирование здания с деревянным каркасом в г.Гыда

- пролет несущей конструкции – L = 24 м;
-высота несущей конструкции – Н = 8 м;
-шаг несущей конструкции – В = 4 м;
- длина здания – В*10 = 40 м;
- район строительства –Гыда;
- тепловой режим здания – теплый.

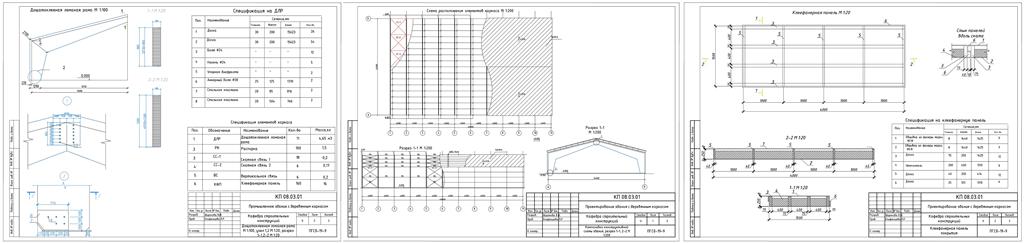

Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.В курсовом проекте было принято конструктивное решение: трехслойная клеефанерная панель покрытия коробчатой формы. Длина и ширина панели 4х1,5 м. Каркас панели – древесина. В качестве несущих конструкций покрытия приняты деревянные ломаноклееные трехшарнирные рама с переменным сечением.Для обеспечения устойчивости рам из своей плоскости и общей жесткости
покрытия устраиваются скатные связи в виде связевых ферм и распорок.Изготовление конструкции - заводское. Расчет статический рамы произведен в ЛИРА 10.12.Конструктивные расчеты произведены вручную согласно СП64.13330.2017 "Деревянные конструкции"
Содержание:
1 Конструирование и расчет клеефанерных панелей покрытия 2
1.1 Определение толщины утеплителя 2
1.2 Определение количества продольных ребер 2
1.3 Сбор нагрузок на панель 2
1.4 Определение приведенных геометрических характеристик 2
1.5 Проверка нижней обшивки на растяжение при изгибе 2
1.6 Проверка верхней обшивки на сжатие и устойчивость при изгибе 2
1.7 Проверка клеевых соединений фанеры на скалывание 2
2 Расчет клееной трехшарнирной рамы 2
2.1 Общие сведения 2
2.2 Определение координат рамы. Конструирование сечения 2
2.3 Сбор нагрузок 2
2.4.Расчет рамы в программном комплексе 2
2.5 Расчет на прочность по нормальным напряжениям 2
2.6 Расчет на устойчивость плоской формы деформирования 2
2.7 Расчет конькового узла 2
2.8 Расстановка нагелей и определение размеров накладки 2
2.9 Расчет опорного узла(стального башмака) 2
Список литературы 2
