Склад с деревянным каркасом 18x60м

Южно-Уральский государственный университет (национальный исследовательский университет)
Кафедра строительных конструкций и сооружений
Курсовой проект по дисциплине: "Конструкции из дерева и пластмасс"
На тему: "Одноэтажное промышленное здание"
Челябинск 2015

Исходные данные:
Необходимо запроектировать здание под склад с деревянным каркасом.
Расчетный пролет и длина здания: 18 x 60 м.
Высота до низа несущих конструкций: 6,2 м.
Шаг конструкций: 6 м.
Вид покрытия: теплое.
Район строительства: г.Пермь.
Стены здания: навесные клеефанерные панели.
Варианты основных несущих конструкций: сегментная ферма, арка кругового очертания.

Проведено проектирование конструкций покрытия (прогонов и настила, плит и т.д.). Данные конструкции рассчитаны на прочность и жесткость. Проведены конструирование и расчет балок покрытия. Выполнены проверки прочности по нормальным, касательным напряжениям, устойчивости и жесткости конструкции. Проведена компоновка сечения колонны. Выполнен расчет данной конструкции на прочность по нормальным напряжениям и на устойчивость плоской формы деформирования. Также рассчитан узел защемления колонны в фундаменте. Запроектированы несущие конструкции в виде рам. Проведен геометрический расчет и выполнена расчетная схема рамы с указанием расчетных сечений. Конструктивный расчет представлен проверкой прочности рамы по нормальным напряжениям и проверкой устойчивости плоской формы деформирования. Также выполнены конструирование и рас-чет опорного и конькового узлов рам. Графическая часть курсового проекта представлена на листах формата А1. На чертежах указаны схема деревянного каркаса, схемам связей по колоннам, схема покрытия и расположения связей покрытия, а также основные узлы сооружения. Выполнены чертежи всех элементов: (настила и прогонов, панелей, балок, колонн, рам). Разработаны спецификации элементов древесины и металла.

Содержание
Введение
1. Исходные данные.
2. Сбор нагрузок.
3. Щитовой настил.
3.1. Расчет щита
3.2. Расчет прогона
4. Клеефанерная панель.
5. Расчет арки кругового очертания
6. Сегментной фермы
7. Расчет поперечной рамы с клееными стойками
8. Краткие указания по изготовлению и монтажу элементов покрытия.
9. Мероприятия по защите конструкций от гниения и возгорания.
Литература.

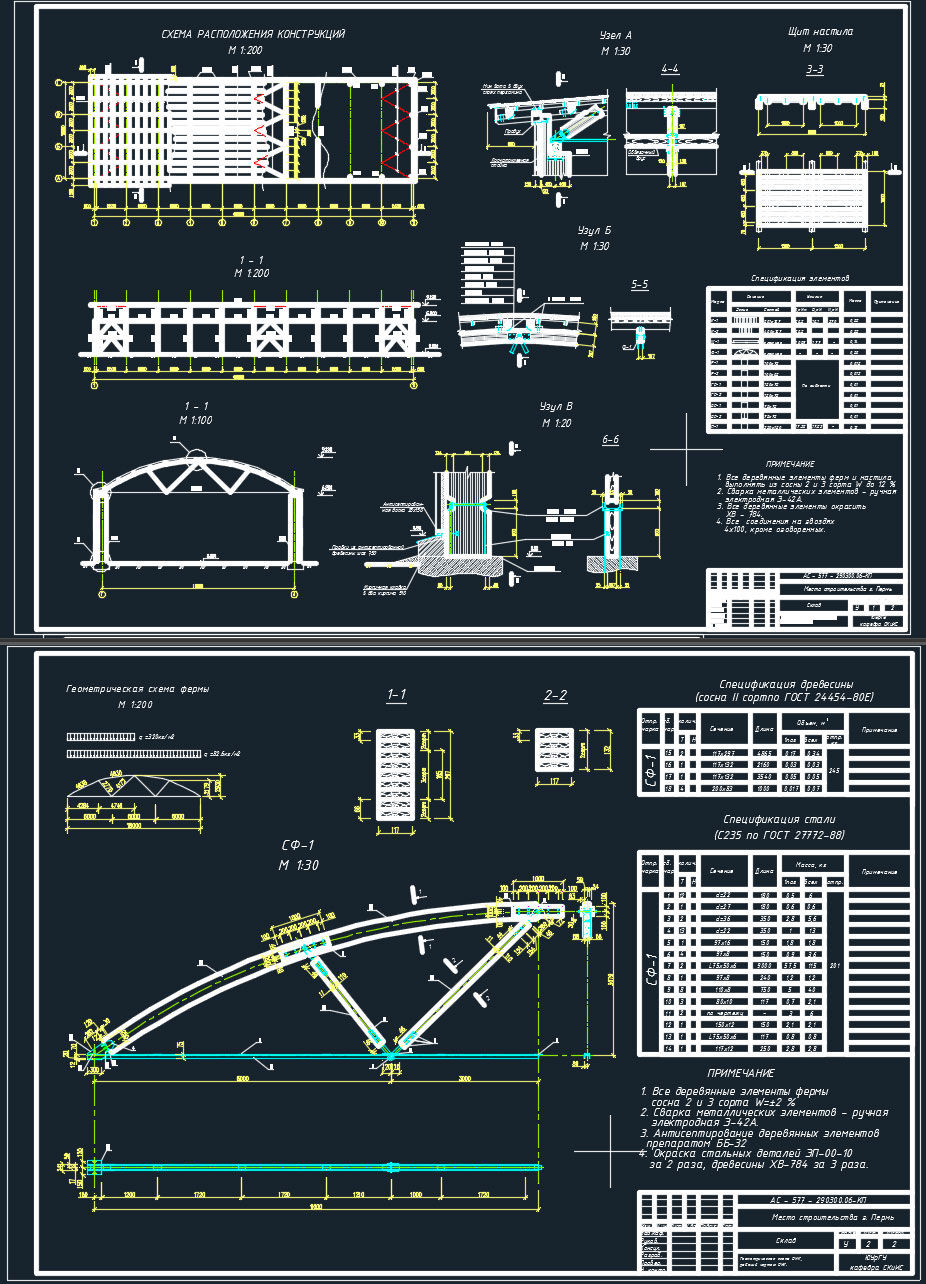

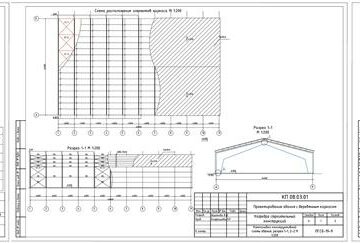

Состав: Схемы расположения конструкций, Разрезы, Узлы, Щит, Геометрическая схема основных несущих конструкций (ОНК), Рабочий чертеж ОНК. Спецификации, ПЗ Язык документа
