10 фуктовый морской контейнер

10 фуктовый морской контейнер

2337

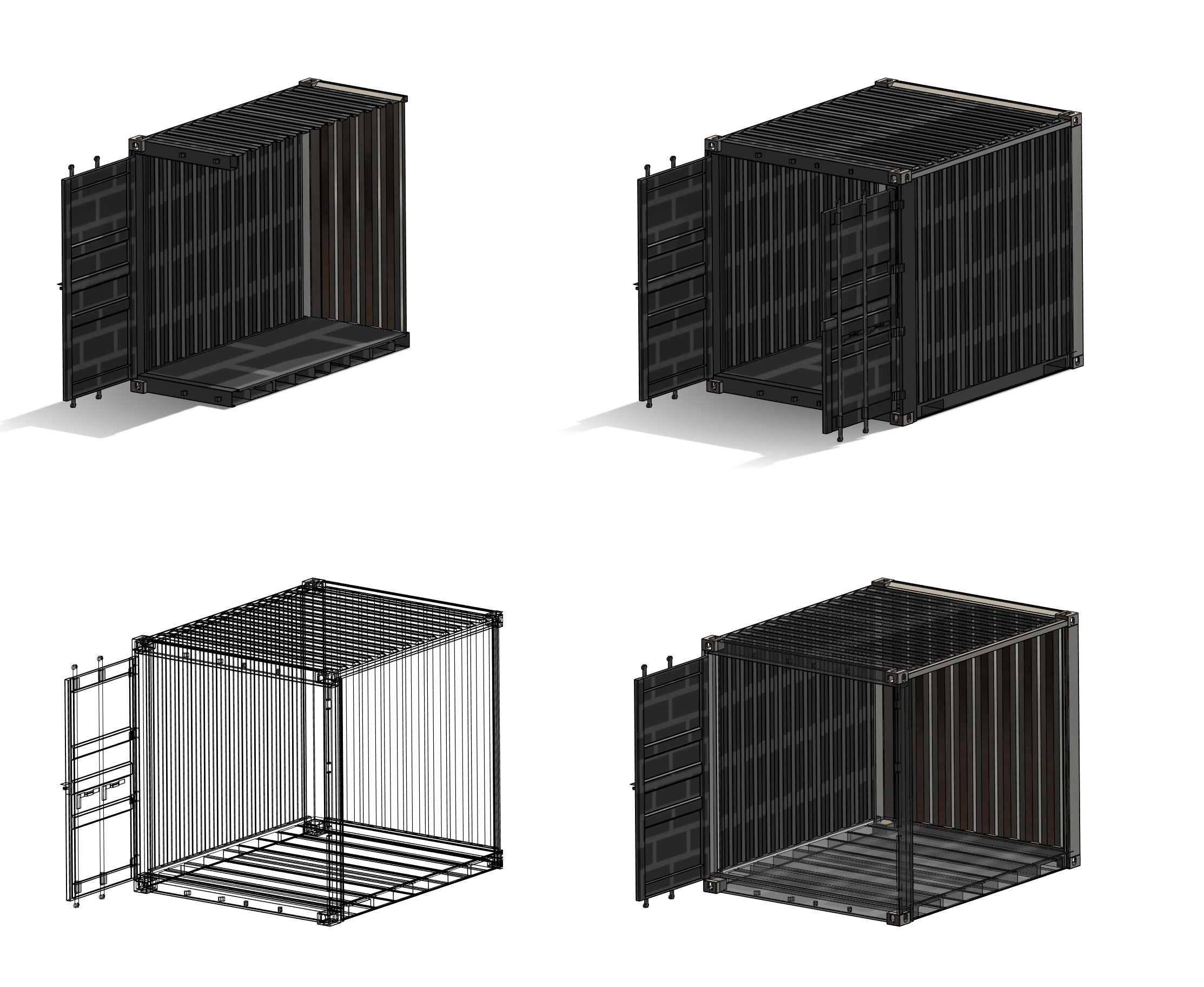

10 футовый морской контейнер предназначен для транспортировки различных грузов морским, железнодорожным и автотранспортом.

10 футов 10ft 3D Модели контейнер морской

Автор

Александр Мартишин

Дата

08.06.2018

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 14 Как открыть?

Содержимое архива

10' (2991х2438х2591)
- Боковая стенка правая 10'.SLDPRT
- Стопор левой створки 10'.SLDPRT
- Фитинг верхний левый ГОСТ 26645-85.SLDPRT
- Створка правая 10'.SLDPRT
- Фитинг верхний правый ГОСТ 26645-85.SLDPRT
- Пол 10'.SLDPRT
- Стенка створок 10'.SLDPRT
- Труба 60х60х2635 крыша.SLDPRT
- Фитинг нижний левый ГОСТ 26645-85.SLDPRT
- Крыша 10'.SLDPRT
- Задняя стенка 10'.SLDPRT
- 10' (2991х2438х2591).SLDASM
- Створка левая 10'.SLDPRT
- 2018-06-08_150834.bmp
- Стопор правой створки 10'.SLDPRT
- Боковая стенка левая 10'.SLDPRT
- Фитинг нижний правый ГОСТ 26645-85.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

45 футовый морской контейнер

Морской контейнер 40 футов

Морской контейнер 20 фунтов

Контейнер морской 1CC 20'

500

Контейнер морской сухой 20 DC(22)-01

10 фут контейнер

Задания с фриланса

Полный рабочий проект для производства разъединителя типа РЛК-10/ 630А У1. Трехмерный модель и чертежи со спецификацией

договорная

user-2477184

3 недели назад

Разработка 3д и оформление конструкторской документации на опоры, рамы под трубопроводную обвязку

договорная

Алексей Колосов

13.12.2024

Сделать чертеж насоса F-1000 (векторизация)

договорная

Ярушин Евгений

2 дня назад

Все задания

Вопросы по теме

Как правильно обозначить размеры ДхШхВ или ВхШхД, может имеется ГОСТ?

gurvita

1 неделя назад

Узкий архитектурный шрифт

Нат Габдуллин

1 неделя назад

Что такое LS-DYNA в ANSYS

Casha

1 неделя назад

Все вопросы

Комментарии 9

Rasl

06.02.2022 в 15:01

Подскажите пожалуйста как в солиде дверки закрыть?

Дмитрий Ребров Модератор

07.02.2022 в 01:34

В дереве выберите створка левая (правая), в сопряжениях погасите параллельность стенке створок и Вы сможете произвольно открывать закрывать двери. Далее ставится нужная зависимость.

Rasl

26.01.2022 в 21:44

Когда я спросил могу ли проводить расчеты над моделью, я писал о том, что она должна быть точной, что там те же самые профиля что и у реальной сборки. Я скачал как-то тут один контейнер, так вот там внизу вместо швеллеров просто выдавлены квадратные балки. Визуал хороший но для расчетов как реальная сборка не годится. Поэтому теперь ищу контейнеры чтобы были приближены максимально к реальному, чтобы расчет был максимально близок к реальному

Дмитрий Ребров Модератор

26.01.2022 в 23:25

Обновил картинку предварительного просмотра, надеюсь теперь видно то что Вам нужно.

Rasl

29.01.2022 в 19:32

Главное чтобы он построен верно, ничего лишнего не добавлено от себя, т.е модель соответствовала настоящему
