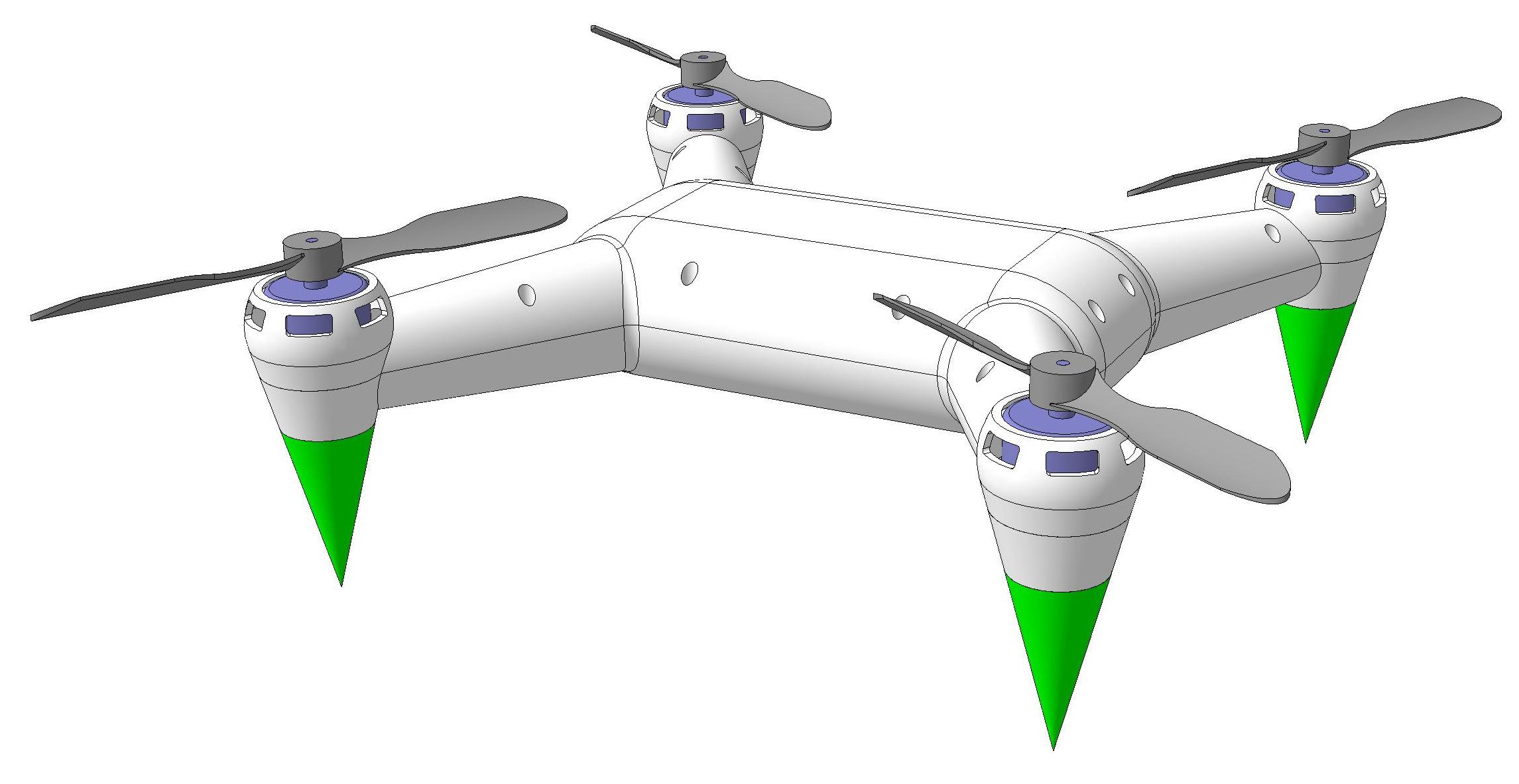

Вариант корпуса для квадрокоптера Blade 200 QX. Состоит и 2-х половин (верхней и нижней), в нижнюю часть корпуса в пазы-ребра устанавливается аккумулятор, затем устанавливается (крепится к нижней части корпуса на 4-е винта диаметром 1,2 мм) планка крепежа плат (на нее монтируются платы гироскопа и плата-драйверы на 4-е винта диаметром 1,2 мм каждая), затем двигатели крепятся гайками-ногами (гайки используются в качестве ног), после чего устанавливается верхняя часть корпуса и крепится к нижней на 16 винтов диаметром 1,2 мм. По массе штатный корпус 55,36 (г) мой корпус при выполнении из материала ABS (1,02-1,06 г/см3) имеет массу 44,45-46,19 (г), при выполнении из материала PLA (1,2-1,4 г/см3) имеет массу 52,29-61,01 (г), имеется в виду масса верхней и нижней частей корпуса (при более высокой жесткости в сравнении со штатным корпусом)
- Главная -
- Чертежи -
- Транспорт -
- Самолеты и авиация -
- корпус для квадрокоптера Blade 200 QX (вариант №2)
корпус для квадрокоптера Blade 200 QX (вариант №2)
0
162
1089
1
0
100
Автор
Лев
Седышев
Дата
27.08.2015
Язык
Русский
Состав
3д модель одним файлом + картинки
Софт
STEP / IGES 214
Содержимое архива
