Корпус для квадрокоптера Blade 200 QX (вариант №4)

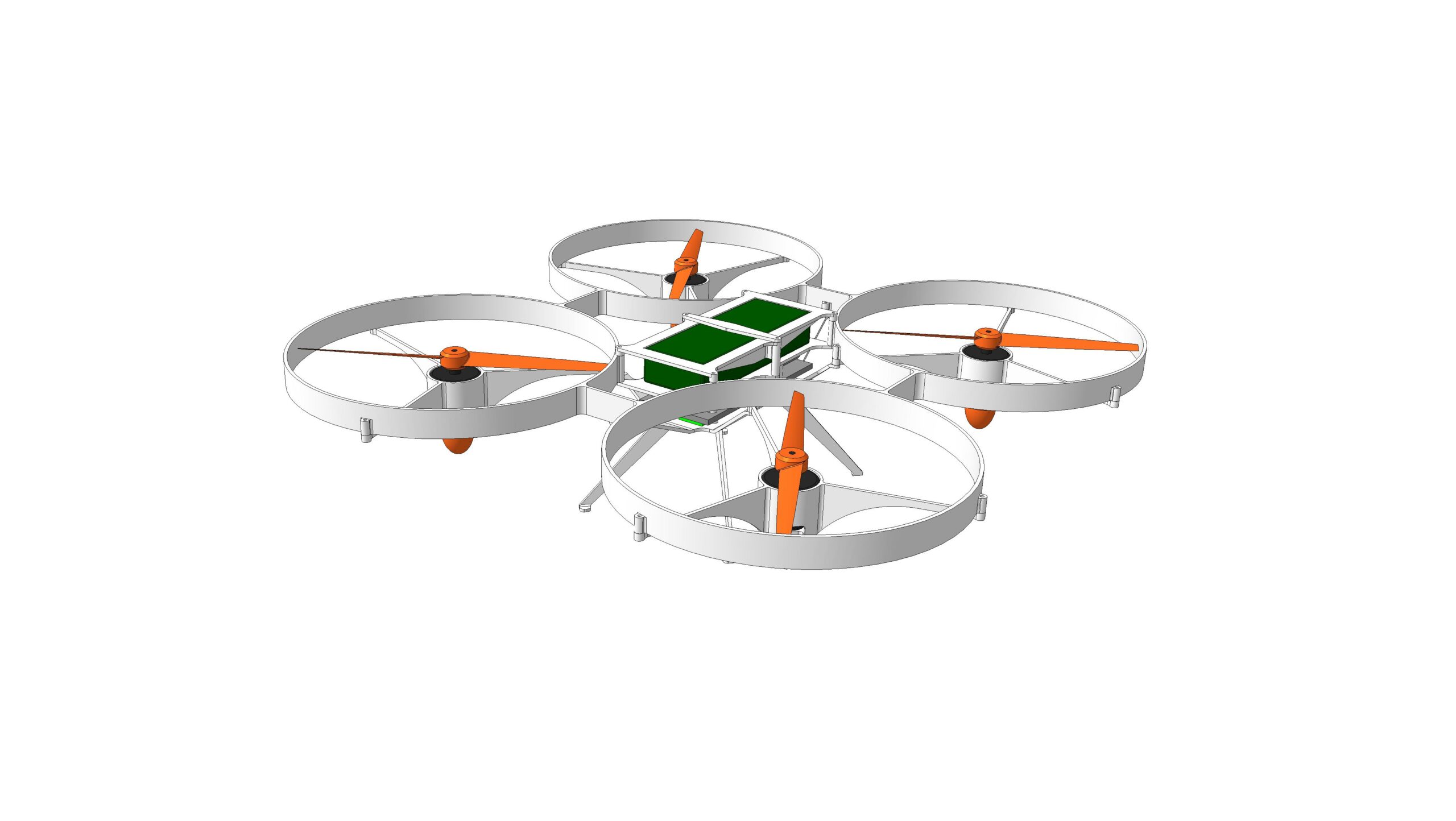

Работа на конкурс "Небесный дизайн" (вариант №4, каркасный облегченный вариант корпуса). Корпус состоит из следующих основных частей: рама она-же выполняет функцию защиты винтов, сверху к раме крепится фиксатор батареи (крепится на 4 винта диаметром 1,2 мм); затем снизу к раме крепится планка крепления плат (драйверов и гироскопа каждая плата крепится к планке 4 винтами диаметром 1,2 мм), кроме того, планка крепления плат крепится к фиксатору батареи (на 2 винта диаметром 1,2 мм); батарея устанавливается в отверстие/паз фиксатора батареи и фиксируется стопором батареи (крепится на 2 винта диаметром 1,2 мм к фиксатору батареи), для смены батареи: откручивается один винт, стопор поворачивается, батарея извлекается (затем в обратном порядке); устанавливаются корзины двигателей - 4 шт. (на 2 винта диаметром 1,2 мм каждая), затем устанавливается нижняя защитная крышка, крепится на 2 винта к раме напрямую и на 4 винта к раме через третью (свободную) проушину корзин двигателей (всего 6 винтов диаметром 1,2 мм); двигатели устанавливаются в корзины и крепятся гайками, подключаются (световая индикация и провода питания двигателей крепятся на перьях корзин двигателей); затем к нижней защитной крышке крепятся ноги - 4 шт. (на 2 винта диаметром 1,2 мм каждая). Данный вариант корпуса оснащен прижимом для навески дополнительного оборудования (видеокамеры) крепится на 2 винта диаметром 1,2 мм к нижней защитной крышке.
Суммарная масса основных элементов корпуса рама - 1шт, фиксатор батареи - 1 шт, стопор батареи - 1 шт, нога - 4 шт, нижняя защитная крышка - 1 шт, планка крепления плат - 1 шт, корзина двигателя - 4 шт, прижим дополнительного оборудования - 1 шт:
- при выполнении из материала m(ABS)=40,93-42,54 г.;
- при выполнении из материала m(PLA)=48,15-56,18 г.
При заводских 55 г., экономия по массе:
- для ABS = 12,46 - 14,07 г.;
- для PLA = (-1,18) - 6,85 г.
Даже при самом неудачном по массе раскладе при выполнении из материала PLA масса корпуса всего на 1,18 г. больше чем у штатного корпуса.
