Первая секция отклоняемого носка самолета перехватчика

Иркутский авиационный техникум
Кафедра: Самолетостроение
Курсовой проект по дисциплине: Сборка летательных аппаратов
Тема: Первая секция отклоняемого носка самолета перехватчика
Иркутск 2011

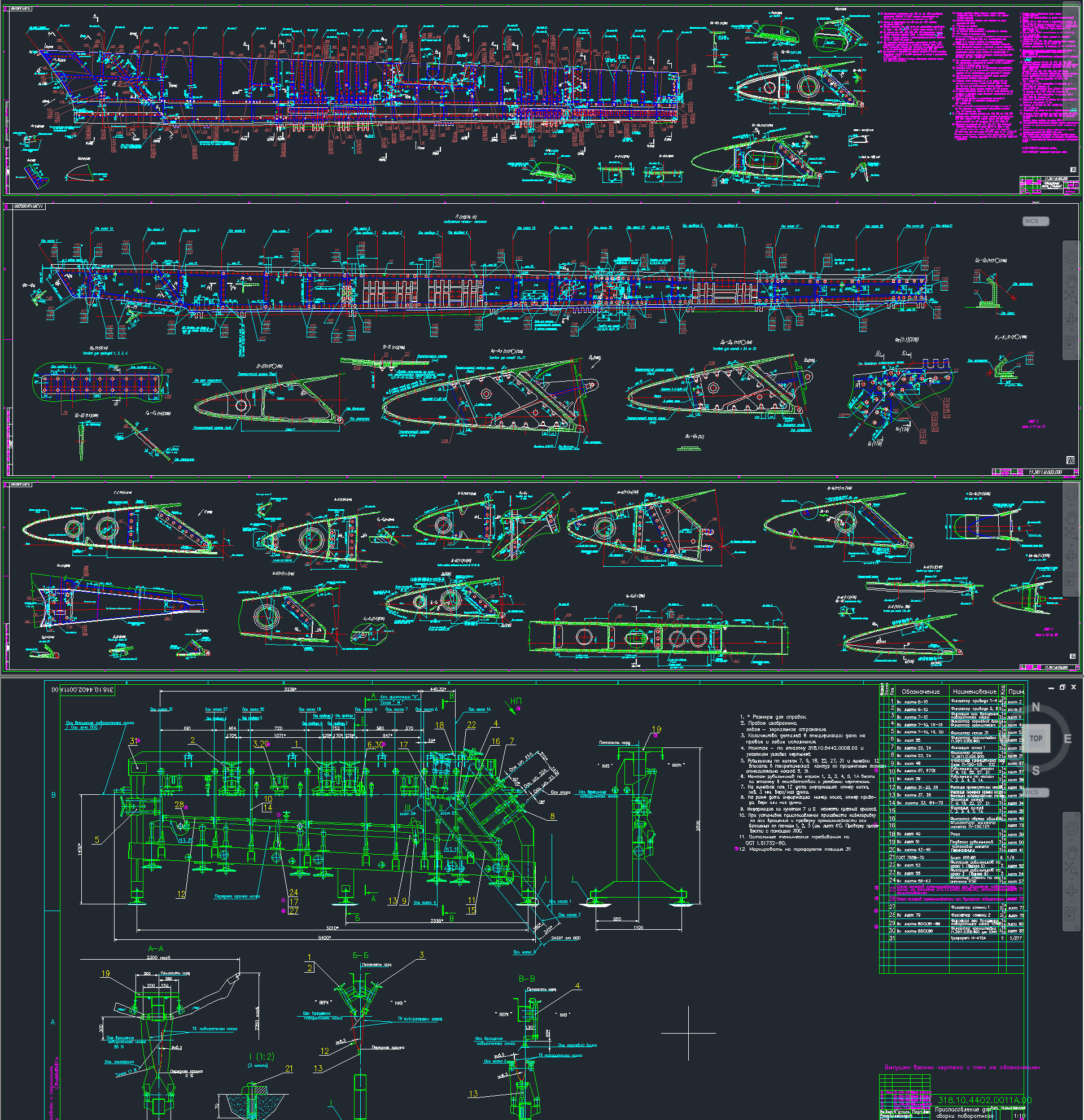

В данном проекте рассматривается этапы производства первой секции отклоняемого носка самолета перехватчика СУ30.Графическая часть содержит следующие чертежи: сборочный (6*А2), общий вид(А2*8), оснастка (А1), схема сбоки, схема увязки, базирование, спецификация изделия.
Пояснительная записка на 9 листах, титульный лист и содержание.
В данном курсовом проекте выполняется выбор наиболее правильных и выгодных методов сборки и базирования.
Технические характеристики изделия:
-Вес - 65 кг
-размах – 3990 мм.,
-максимальная хорда – 660 мм,
-минимальная хорда – 550 мм,
-максимальная толщина – 290 мм,
-минимальная толщина – 205мм.
