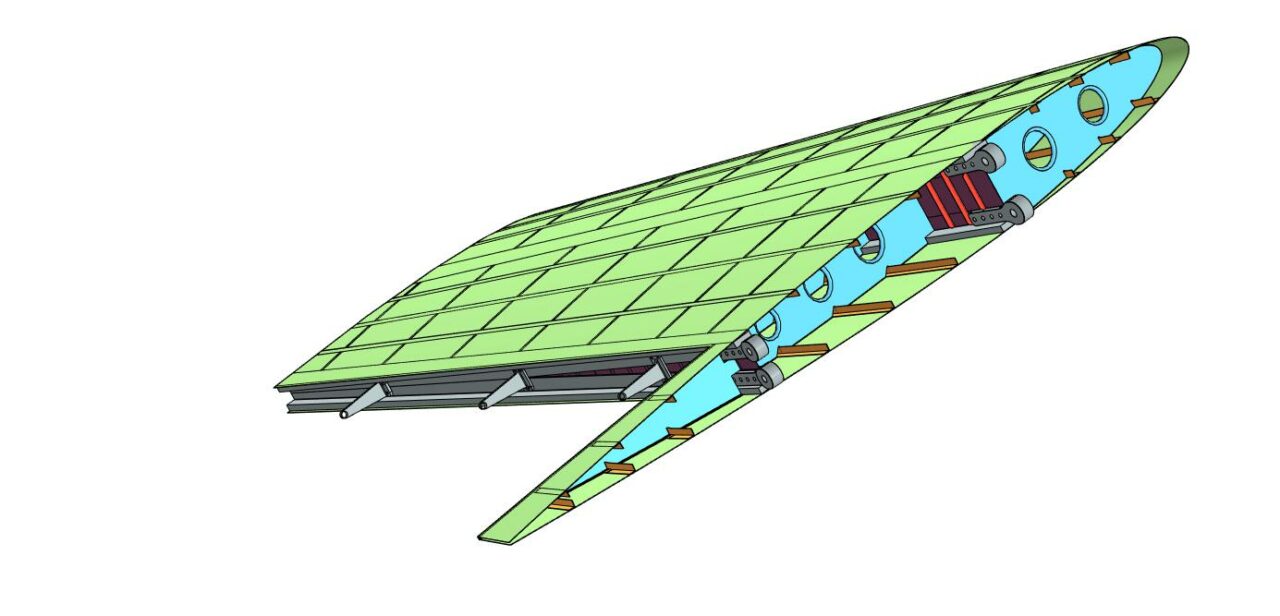

Разработка конструкции киля

КНИТУ-КАИ,
КУРСОВОЙ ПРОЕКТ
по дисциплине: Конструкция самолетов
на тему: Разработка конструкции киля
2024

Целью данного курсового проекта является разработка конструкции киля самолета с Т-образным оперением.
Разработка киля включает в себя:
- определение геометрических параметров разрабатываемого агрегата;
- определение действующих на агрегат нагрузок, определение их распределения;
- определение конструктивно-силовой схемы агрегата;
- выбор конструктивных материалов;
- проведение расчета на прочность и определение параметров основных элементов
конструкции агрегата;

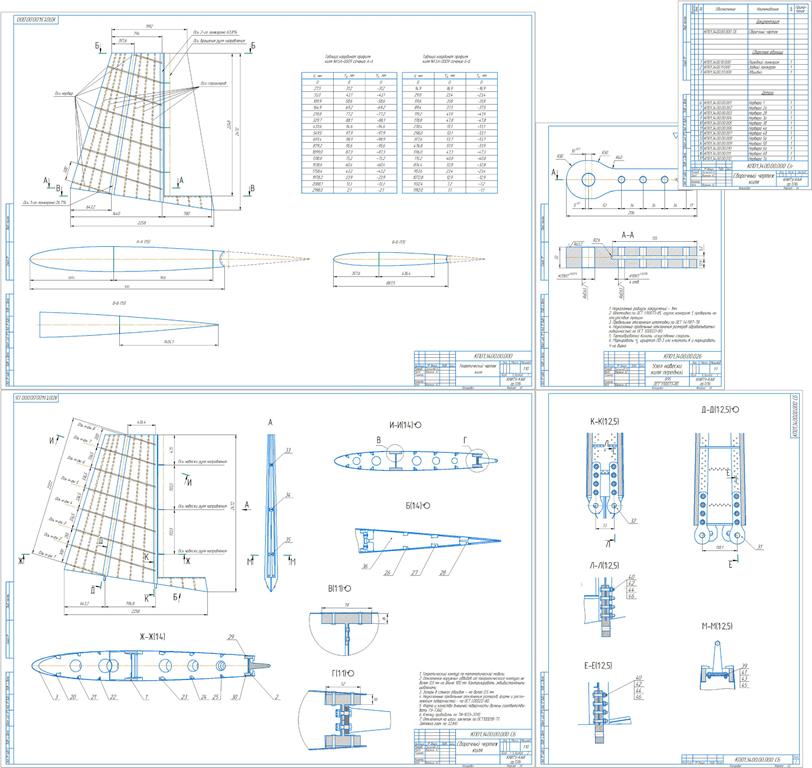

- оформление сборочных и рабочих чертежей, а также пояснительной записки.

ОГЛАВЛЕНИЕ
АННОТАЦИЯ 2
1. ИСХОДНЫЕ ДАННЫЕ 4
1.1 НАЗНАЧЕНИЕ РАЗРАБАТЫВАЕМОГО АГРЕГАТА 5
1.2 ПОСТРОЕНИЕ УСЛОВНОЙ РАСЧЕТНОЙ СХЕМЫ, ВЫБОР ПРОФИЛЯ 6
2. ОПРЕДЕЛЕНИЕ НАГРУЗОК, ДЕЙСТВУЮЩИХ НА КИЛЬ 8
2.1 НАГРУЗКИ НА КИЛЬ ОТ РУЛЯ НАПРАВЛЕНИЯ 10
2.2 НАГРУЗКИ НА КИЛЬ ОТ ГО 12
2.3 НАГРУЗКА НА КИЛЬ ОТ РАСПРЕДЕЛЕННОЙ НАГРУЗКИ 14
2.4 РАСЧЕТНАЯ СХЕМА АГРЕГАТА 15
2.5 РАСЧЕТ ОПОРНЫХ РЕАКЦИЯ КИЛЯ 15
3. ПОСТРОЕНИЕ ЭПЮР ПЕРЕРЕЗЫВАЮЩИХ СИЛ И ДЕЙСТВУЮЩИХ МОМЕНТОВ 17
3.1 ПОСТРОЕНИЕ ЭПЮРЫ ПЕРЕРЕЗЫВАЮЩЕЙ СИЛЫ Qy=f(z) 17
3.2 ПОСТРОЕНИЕ ЭПЮРЫ ИЗГИБАЮЩЕГО МОМЕНТА Mx=f(z) 19
3.3 ОПРЕДЕЛЕНИЕ ПОГОННОГО КРУТЯЩЕГО МОМЕНТА В СЕЧЕНИЯХ АГРЕГАТА 21
4 РАСЧЕТ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ РАЗРАБАТЫВАЕМОГО АГРЕГАТА 23
4.1 ПРОЕКТИРОВАЧНЫЙ РАСЧЕТ НА ПРОЧНОСТЬ ЛОНЖЕРОНА, НЕРВЮР, СТРИНГЕРОВ И ОБШИВКИ АГРЕГАТА 23
4.2 ОПРЕДЕЛЕНИЕ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ НЕРВЮР, ЛОНЖЕРОНОВ И СТРИНГЕРОВ ПО ДЛИНЕ АГРЕГАТА 27
4.3 РАСЧЕТ ЭЛЕМЕНТОВ УЗЛА НАВЕСКИ КИЛЯ 30
4.4 ПРОЕКТИРОВАНИЕ КРОНШТЕЙНОВ НАВЕСКИ РУЛЯ НАПРАВЛЕНИЯ 35
4.5 РАСЧЕТ ЗАКЛЕПОЧНЫХ ШВОВ 37
ЗАКЛЮЧЕНИЕ 39
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 41
ПРИЛОЖЕНИЕ 42
