Легковий автомобиль малого класу. С/з: Коробка передач

Харківський політехнічний інститут
Факультет Транспортного Машинобудування
Кафедра Автомобиле- и тракторостроения
Спеціальність 7.090211 “Колісні та гусеничні транспортні засоби”
ДИПЛОМНИЙ ПРОЕКТ Тема проекту: Легковий автомобіль малого класу
Харків 2007

1 Тема роботи «Легковий автомобіль малого класу. С/з: Коробка передач»

2 Термін здачі студентом закінченого проекту (роботи)¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬¬-_____________________
3 Вихідні дані для виконання завдання Максимальна швидкість руху 170 км/год, максимальний коефіцієнт опору руху 0,39; маса оператора 75 кг, маса ручного вантажу 20 кг., власна маса прототипу (ВАЗ-2109) - 900кг.
4 Зміст розрахунково-пояснювальної записки (перелік питань, що належить розробити)
Вступ. Патентний пошуг по вузлу С/з. Динамічний розрахунок. Розрахунок вузла спец.завдання та основних вузлів машини. НДРс. Обслуговування. Ви-пробування. Техніко-економічна частина. Цивільна оборона. Висно-вок._____________
5. Перелік графічного матеріалу(з точним зазначенням обов’язкових крес-лень)
Графіки динамічного розрахунку -1 шт.. Спец.завдання -2 шт., Збірне крес-лення гальмового механізму -1 шт., Збірне креслення зчеплення – 1шт.; Кіне-матична схема – 1шт.; Головна передача – 1шт., Технологічна частина – 2 шт.; Економіка – 2 шт.; робочі кресленні деталі – 2шт.

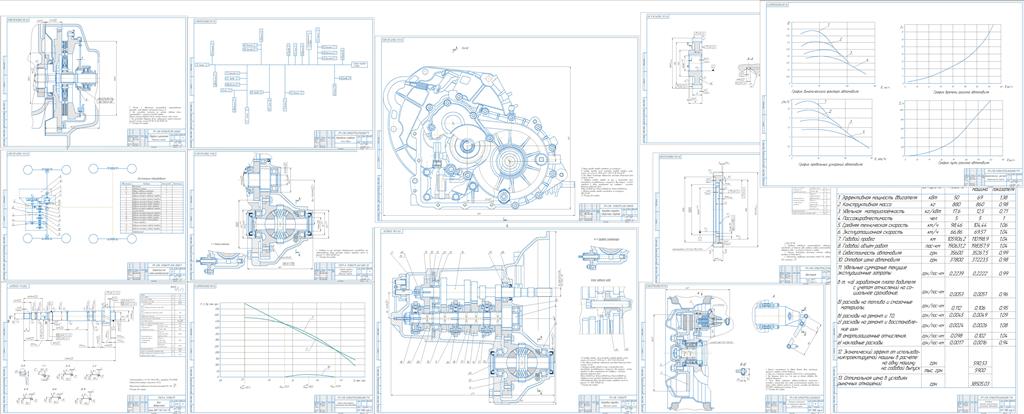

Выполнены техническое обоснование машины, проведен патентный поиск по узлу коробки передач. Выполнены тяговый расчет машины и построены тяговые характеристики. Выполнены проектировочные расчеты сцепления, коробки передач с редуктором привода заднего моста и проверочные расчеты колесного тормозного механизма заднего моста. Выполнены сборочные чертежи сцепления, коробки передач, главной передачи, и тормозного механизма, рабочий чертеж шестерни, кинематическая схема трансмиссии, схема сборки главной передачи заднего моста.
Составлена методика испытания тормозной системы, составлена схема стенда для испытаний.
Выполнено технико-экономическое обоснование автомобиля.
Рассмотрены вопросы техники безопасности, охраны окружающей среды и гражданской обороны.

СОДЕРЖАНИЕ

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ
ВВЕДЕНИЕ
1 ТЕХНИЧЕСКОЕ ОБОСНОВАНИЕ КОНСТРУКЦИИ ПРОЕКТИРУЕМОГО АВТОМОБИЛЯ
2 ДИНАМИЧЕСКИЙ РАСЧЕТ АВТОМОБИЛЯ
3 ПРОЕКТИРОВАНИЕ И РАСЧЕТ МУФТЫ СЦЕПЛЕНИЯ
4 ПРОЕКТИРОВАНИЕ И РАСЧЕТ КОРОБКИ ПЕРЕДАЧИ
5 ПРОЕКТИРОВАНИЕ И РАСЧЕТ ГЛАВНОЙ ПЕРЕДАЧИ
6 ПРОЕКТИРОВАНИЕ И РАСЧЕТ ТОРМОЗОВ
7 МЕТОДИКА ПРОВЕДЕНИЯ ИСПЫТАНИЙ
8 АВТОМАТИЗАЦИЯ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
9 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ШЕСТЕРНИ
10 НИРС
11 ВОПРОСЫ ГРАЖДАНСКОЙ ОБОРОНЫ
12 ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ
13 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТИРУЕМОГО АВТОМОБИЛЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСТОЧНИКОВ ИНФОРМАЦИИ
ПРИЛОЖЕНИЕ А – ДИНАМИЧЕСКИЙ РАСЧЕТ АВТОМОБИЛЯ
