Приспособление для проверки биения рабочего колеса

Приспособление предназначенное для проверки биения колеса и др.
Подставляя щуп впритык к колесу, можно увидеть биение.

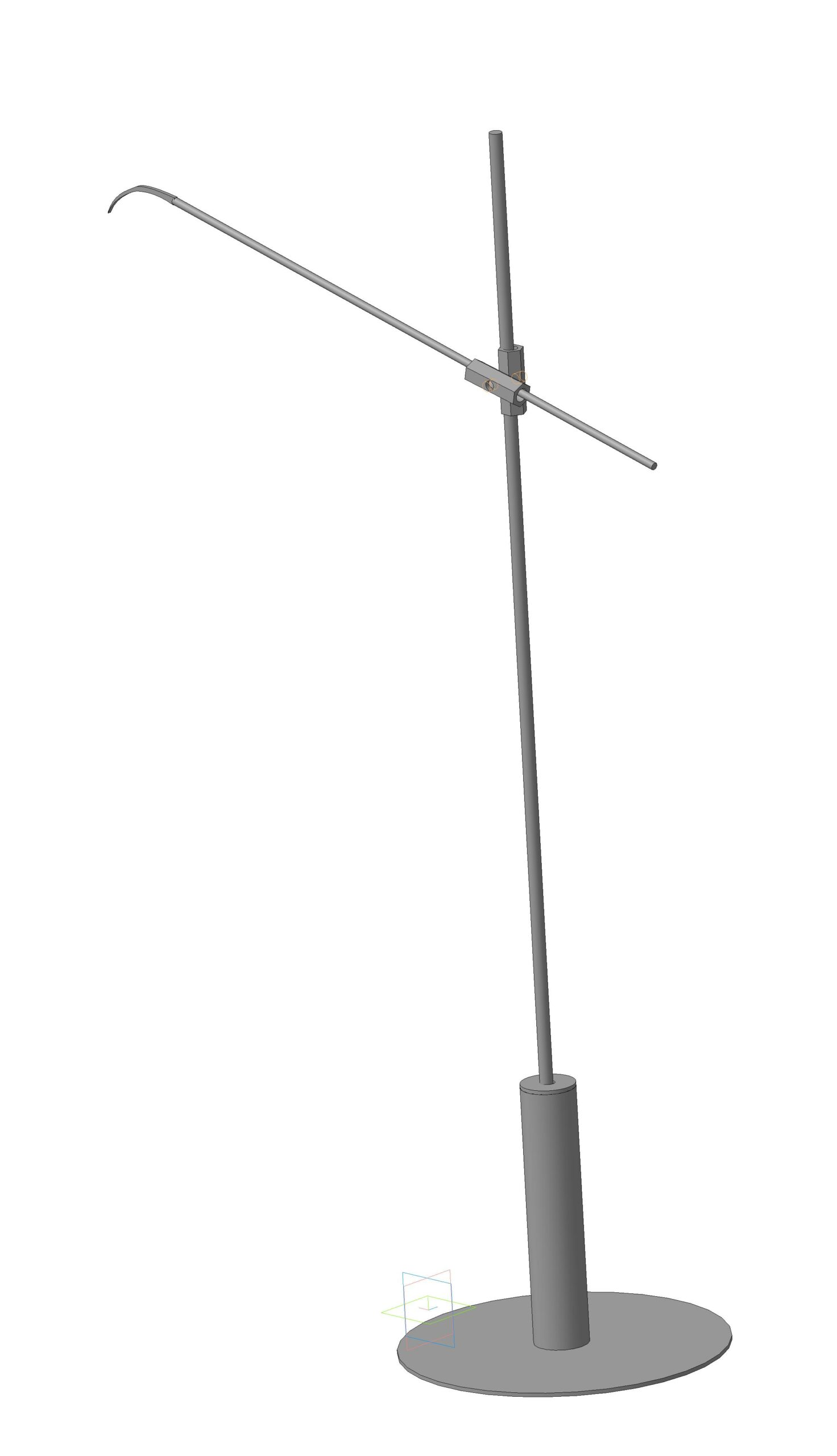

Состав: 1. Цилиндр, 2. Пруток направляющий, 3. Корпус зажима, 4. Щуп, 5. Диск, Сборка

Софт: КОМПАС-3D 16.2

Файлы:

Приспособление для проверки биения рабочего колеса/

Приспособление для проверки биения рабочего колеса/5. Диск/

Приспособление для проверки биения рабочего колеса/5. Диск/ДИск.dxf

Приспособление для проверки биения рабочего колеса/5. Диск/Диск.m3d

Приспособление для проверки биения рабочего колеса/5. Диск/Диск.cdw

Приспособление для проверки биения рабочего колеса/Тринога для сварки.cdw

Приспособление для проверки биения рабочего колеса/2. Пруток направляющий/

Приспособление для проверки биения рабочего колеса/2. Пруток направляющий/Пруток направляющий.m3d

Приспособление для проверки биения рабочего колеса/Технологическая сборка.t3d

Приспособление для проверки биения рабочего колеса/4. Щуп/

Приспособление для проверки биения рабочего колеса/4. Щуп/ЩУП.m3d

Приспособление для проверки биения рабочего колеса/4. Щуп/Щуп.cdw

Приспособление для проверки биения рабочего колеса/3. Корпус зажима/

Приспособление для проверки биения рабочего колеса/3. Корпус зажима/Зажим.cdw

Приспособление для проверки биения рабочего колеса/3. Корпус зажима/корпус.m3d

Приспособление для проверки биения рабочего колеса/1. Цилиндр/

Приспособление для проверки биения рабочего колеса/1. Цилиндр/Цилиндр.m3d

Приспособление для проверки биения рабочего колеса/1. Цилиндр/щуп изог.m3d

Приспособление для проверки биения рабочего колеса/1. Цилиндр/Деталь.m3d
