Легковой автомобиль категории М1 с разработкой коробки передач

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАБЕРЕЖНОЧЕЛНИНСКИЙ ИНСТИТУТ (ФИЛИАЛ) ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО АВТОНОМНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ОБРАЗОВАНИЯ «КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Отделение Автомобильное
Кафедра «Автомобили, автомобильные двигатели и дизайн»
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
на тему: «Легковой автомобиль категории М1 с разработкой коробки передач»
Набережные Челны 2022г.

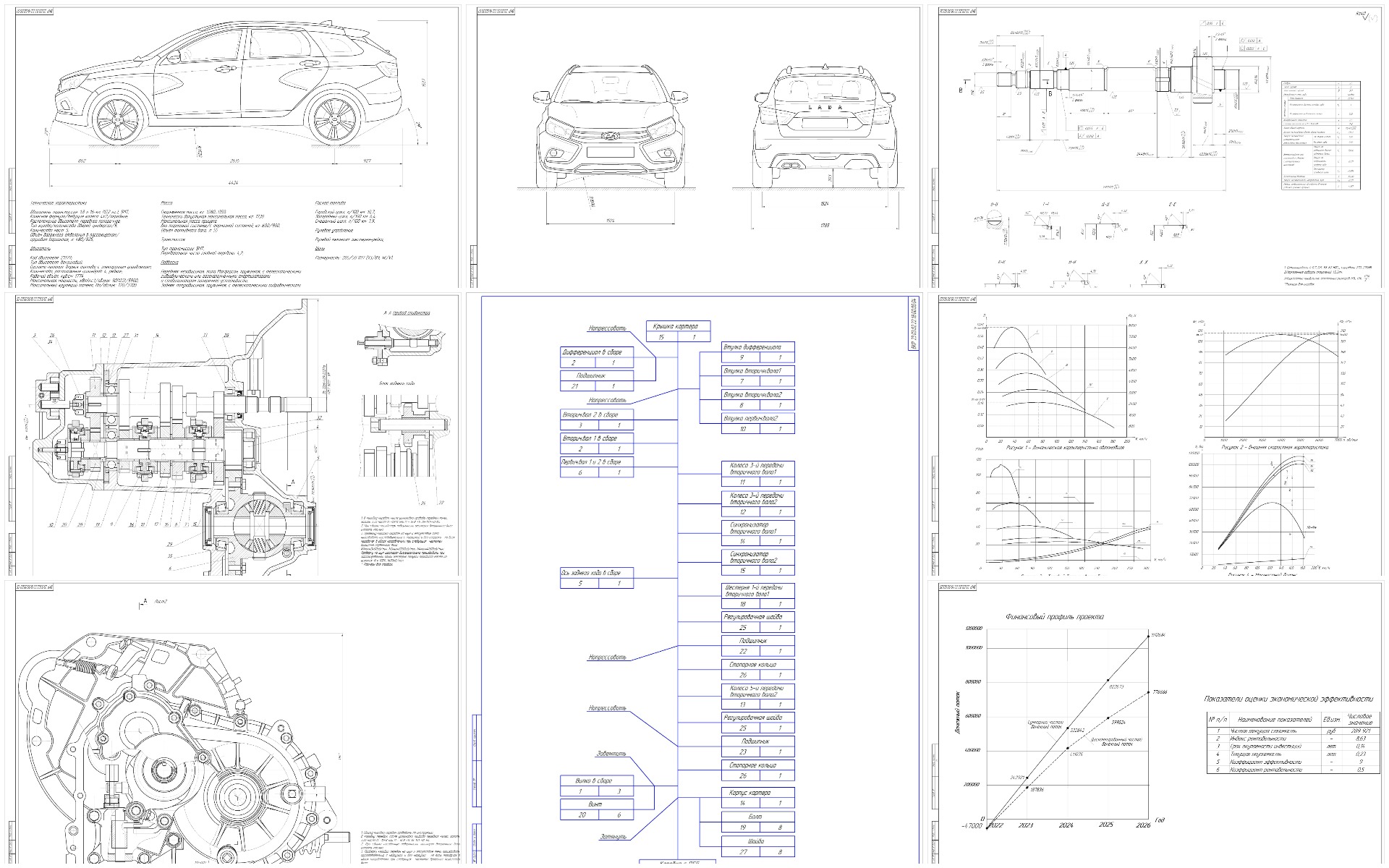

Легковой автомобиль категории М1 с разработкой коробки передач. Цель работы - Проектирование легкового автомобиля категории М1 с разработкой коробки передач. Пояснительная записка в составе 107 стр. Графическая часть в объеме 9 листов формата А1, 31 источник использованной литературы

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
РАЗДЕЛ 1. КОНСТРУКТОРСКАЯ ЧАСТЬ 9
1.1. Анализ существующих аналогов автомобилей категории М1 10
РАЗДЕЛ 2. ТЯГОВО-ДИНАМИЧЕСКИЙ РАСЧЕТ 17
2.1. Расчет потребной мощности двигателя 18
2.2 Внешняя скоростная характеристика двигателя 18
2.3. Определение передаточных чисел трансмиссии 21
2.4 Тяговый баланс автомобиля 24
2.5 Динамическая характеристика автомобиля 25
2.6. Мощностной баланс автомобиля 28
2.7. Характеристика ускорений автомобиля 30
2.8. Характеристика разгона автомобиля 34
2.9. Экономическая характеристика автомобиля 37
РАЗДЕЛ 3. СПЕЦИАЛЬНАЯ ЧАСТЬ 40
3.1. Анализ существующих конструкций коробок передач 41
3.2 Конструкция коробок передач 46
3.3. Кинематическая схема коробки передач 50
3.4. Определение передаточных чисел коробки передач 52
3.5. Расчет коробки передач 53
3.6. Расчет зубчатых колес на прочность. 62
3.7. Расчет валов 64
РАЗДЕЛ 4. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 65
4.1 Отработка узла на технологичность 66
4.2 Составление технологического маршрута сборки изделия. 68
4.3 Разработка технологических операций сборки 71
РАЗДЕЛ 5 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 74
5.1 Характеристика предприятия 75
5.2. Мероприятия по устранению опасных и вредных факторов 76
5.3. Мероприятия при чрезвычайных ситуациях 90
РАЗДЕЛ 6 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 93
6.1. Расчет стоимости инвестиций в оборудование 94
6.2. Финансовое планирование 97
ЗАКЛЮЧЕНИЕ 103
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 105
