Автомобиль категории М1 с модернизацией подвески и разработкой технологии её ремонта

Московский Государственный Индустиальный Университет
Кафедра автомобилей, 2011
Дипломный проект на тему "Автомобиль категории М1 с модернизацией подвески и разработкой технологии её ремонта"
Киров 2011

В данном дипломном проекте на тему: «Автомобиль категории М1 с модернизацией подвески и разработкой технологии её ремонта» нами была обоснована тема дипломного проекта, выявлены факторы влияющие на плавность хода, обоснованы способы повышения плавности хода, поставлены цели и задачи.

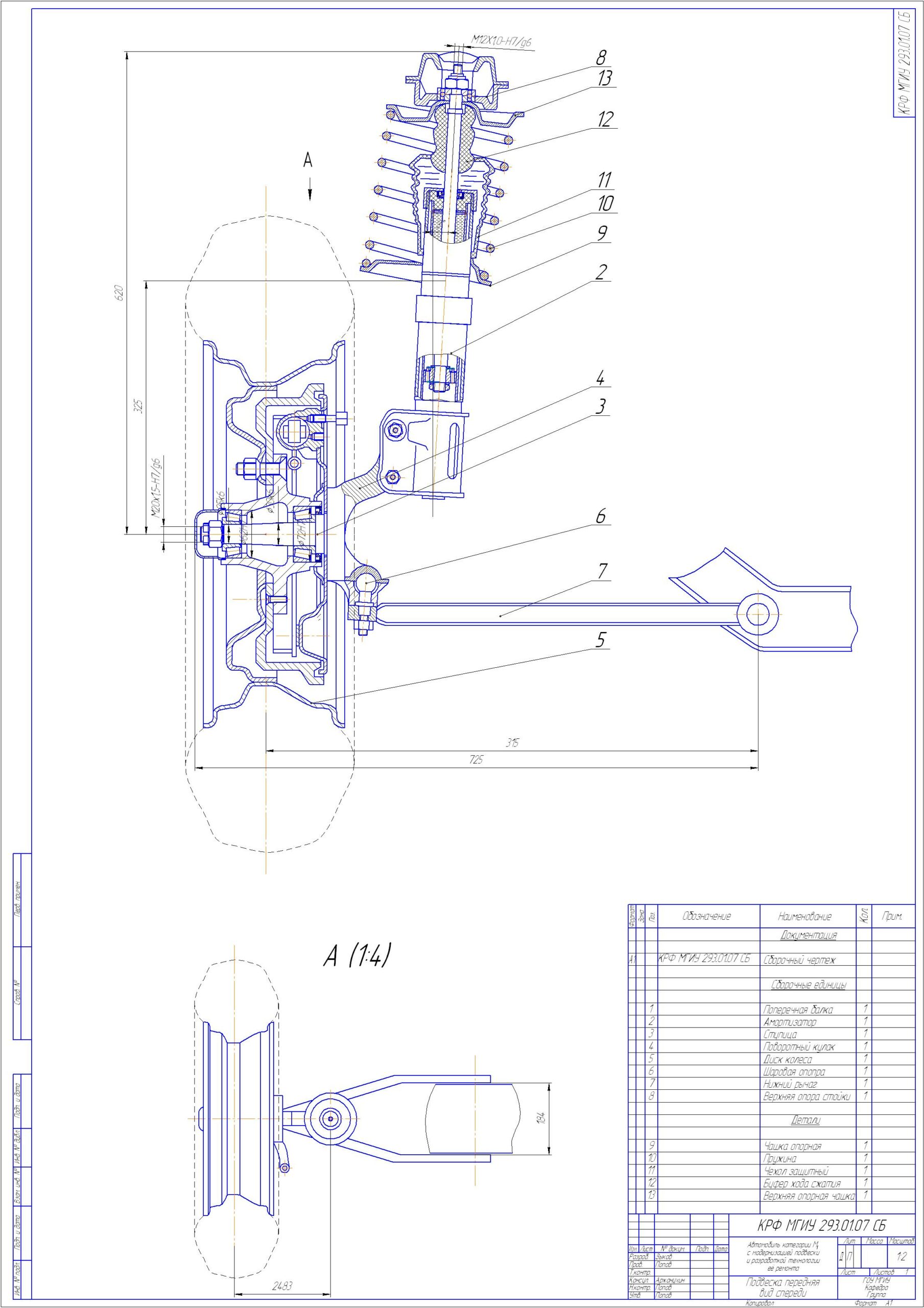

В качестве модернизации нами была предложена передняя подвеска с газомасленной стойкой и опорным подшипником.
Так же нами разработана технология технического обслуживания подвески автомобиля категории М1 с подбором оборудования и расчётом подъёмника на проведение ТО.
В конце дипломного проекта были представлены мероприятия по безопасности жизнедеятельности и рассчитаны технико-экономические показатели.

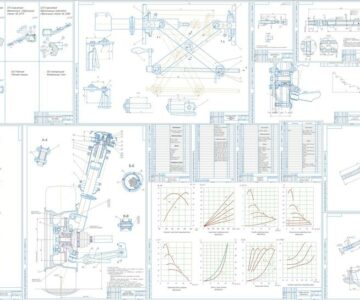

Дипломный проект содержит 14 листов формата А1 и 91 страницу пояснительной записки

Техническая характеристика подъемника
1. Максимальная грузоподъемность, кг 3000
2. Высота подъема, мм 1750
3. Время подъема, с 50
4. Потребляемая мощность, кВт 2

Содержание

Введение 7
1. Обоснование темы дипломного проекта 11
1.1 Конструктивные факторы влияющие на плавность хода 11
1.2 Эксплуатационные факторы влияющие на плавность хода 17
1.3 Способы повышения плавности хода 17
1.4 Цель и задачи дипломного проектирования 19
2. Разработка конструкции передней подвески 21
2.1 Исходные данные для дипломного проекта 21
2.2 Требования предъявляемы к подвеске автомобилей 22
2.3 Классификация подвесок 25
2.4 Анализ конструкций подвесок легковых автомобилей 32
2.5 Разработка кинематической схемы подвески 41
2.6 Расчеты на прочность наиболее нагруженных деталей
подвески 42
2.6.1 Расчет упругого элемента подвески 42
2.6.2 Расчёт амортизатора 44
3. Разработка технологии технического обслуживания 48
3.1 Перечень операции технического обслуживания подвески 48
3.2 Подбор оборудования для технического обслуживания 52
3.3 Разработка конструкции подъёмника 52
3.3.1 Устройство и работа подъёмника 52
3.3.2 Расчеты на прочность наиболее нагруженных
деталей подъёмника 54
4. Разработка мероприятий БЖД для участка ТО и ремонта 65
4.1 Актуальность решаемой проблемы 65
4.2 Организационно-технические мероприятия по обеспечению
безопасности на производстве 66
4.3 Расчет освещения на участке ТО 68
4.4 Организация безопасной работы с подъемником 70
4.5 Транспортирование и хранение подъемника 71
4.6 Техника безопасности при обслуживании автомобиля
категории М1 72
5. Расчёт технико-экономических показателей 74
Заключение 86
Список используемой литературы 87
