Расчет основных параметров щебнеочистительнной машины СЧ-601

Сибирский государственный университет путей сообщения
Кафедра Механизация путевых, погрузочно-разгрузочных и строительных работ
Курсовой проект по дисциплине «Устройство и основы расчета путевых машин»
На тему «Щебнеочистительная машина (СЧ-601)»
Новосибирск 2014

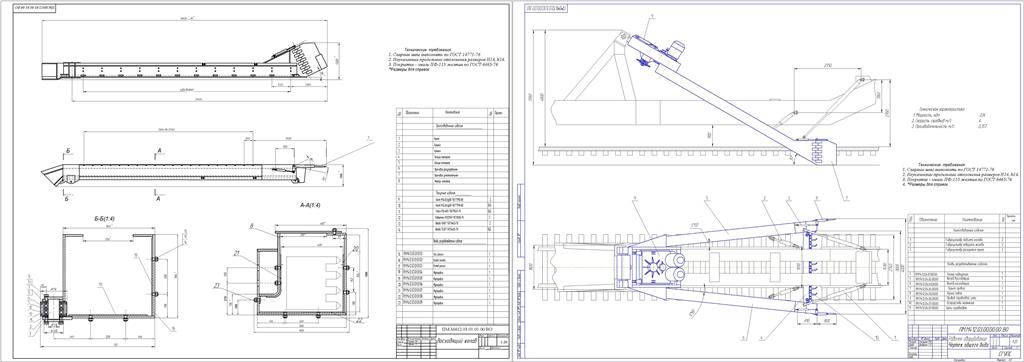

В данном проекте рассматривается Щебнеочистительная машина СЧ-601. Произведен технологический расчет Графическая часть состоит из двух листов А1 выгребного оборудование и восходящего желоба.

Содержание
1. Назначение, работа и устройство машины……………………………………..
2. Определение основных параметров машины и рабочего оборудования……..
2.1 Производственно – технологические требования к рабочему оборудованию………………………………………………………………….……
2.2 Производительность…………………………………………………….……
2.3 Геометрические параметры……………………………………………...…
2.3.1 Компоновка машны…………………………………………………….……
2.3.2 Компоновка выгребного оборудования…………………………………
2.3.3 Проверка габаритных размеров скребка на проходимость…………….
2.4 Силы, действующие на рабочее оборудование………………………...…
2.5 Мощность привода выгребного органа…………………………………...
3. Расчет восходящего желоба……………………………………………………..
3.1 Геометрические параметры желоба………………………………………….
3.2 Расчет желоба на прочность и подбор основных элементов механизма.. …………………………………………………….…………………
3.2.1 В вертикальной плоскости………………………………………………
3.2.2 В горизонтальной плоскости……………………………………………
3.2.3 Выбор гидроцилиндров…………………………………………………
3.4 Расчет обводного ролика………………………………………………
4. Меры безопасности при работе машины……………………………………..
