Модернизация рабочего органа щебнеочистительной машины СЧ-601

Кафедра «Механизация погрузочно-разгрузочных и строительных машин»
Дипломный проект на тему «Модернизация рабочего органа щебнеочистительной машины СЧ-601» по специальности 190205 Подъемно-транспортные, строительно-дорожные машины и оборудование, Новосибирск, 2015.
Пояснительная записка 89 стр., 30 источников, иллюстративный материал 8 листов формата А1.
В дипломном проекте были рассмотрены следующие вопросы:
-проведен анализ работы путевой машины СЧ-601, выявлены недостатки конструкции баровой цепи машины СЧ-601;
-рассчитана мощность привода выгребного оборудования;
-проведен расчет желобов выгребного оборудования;
-разработана схема формирования рабочих поездов на станции и во время работ в «окно», также разработан график производства работ в «окно».
В экономическом разделе произведена экономическая эффективность использования модернизированной лопатки баровой цепи щебнеочистительной машины СЧ-601.
В разделе «Безопасность жизнедеятельности» сформулированы требования безопасности, предъявляемые при эксплуатации путевых машин. Проведен расчет и проектирование защиты звукопоглощающей облицовки кабины.

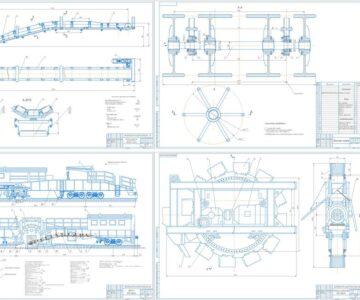

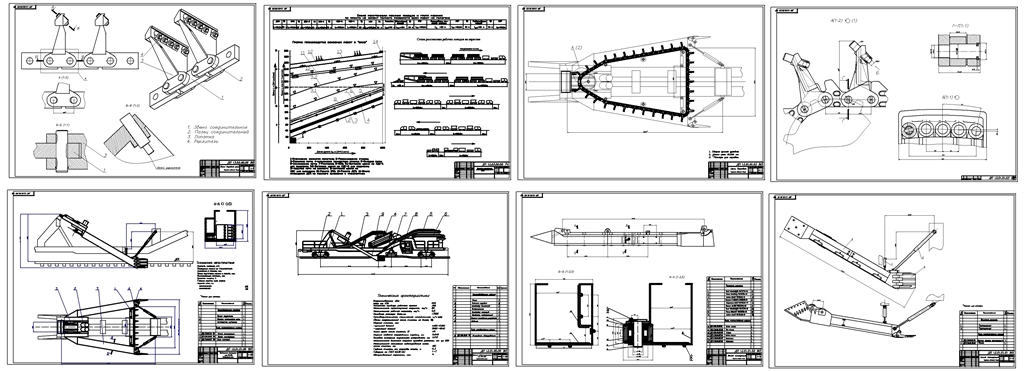

Освещенные вопросы проиллюстрированы чертежами и схемами, составляющими графическую часть диплома.
Содержание

Введение……………………………………………………………………….7
1. Аналитический обзор………………………………………………………9
1.1. Устройство и принцип работы машины типа СЧ-601…………….9
1.2. Анализ работы путевой машины СЧ-601………………………….13
1.3. Недостатки конструкции баровой цепи СЧ-601…………………..16
1.4. Цели и задачи дипломного проекта……….………………………..20
2. Определение основных параметров машины и рабочего
оборудования……………………………………………………………….21
2.1. Размещение оборудования на машине……………………………..21
2.2. Определение основных параметров машины и рабочего
оборудования……………………………………………………….24
2.3. Компоновка выгребного оборудования…………………………...28
2.4. Мощность привода выгребного оборудования…………………...31
2.5. Расчет желобов выгребного оборудования………………………..34
2.5.1. Силы, действующие на рабочее оборудование…………….34
2.5.2. Геометрические параметры желобов……………………….37
2.5.3. Прочностной расчет желобов……………………………….39
2.5.4. Выбор гидроцилиндров…………………………………...…44
2.5.5. Расчет ролика……………………………………...…………45
3. Организация производства работ в «окно»……………………………….51
3.1. Выбор параметров верхнего строения пути после ремонта……...51
3.2. Выбор технологической схемы выполнения работ и типов
машин………………………………………………………………..52
3.3. Разработка схем формирования рабочих поездов на станции
и во время работ в «окно»…………………………………………..55
3.4. Определение основных параметров технологического процесса
при вырезке балласта………………………………………………..57
3.5. Разработка графика производства работ в «окно»………………...68
3.6. Определение затрат труда, количества рабочих и времени их
работы………………………………………………………………..72
4. Экономическая эффективность использования модернизированной
лопатки баровой цепи щебнеочистительной машины СЧ-601……...…..74
5. Безопасность жизнедеятельности (охрана труда)………………………..79
5.1. Требования безопасности предъявляемые при эксплуатации
путевых машин………………………………………………………79
5.2. Расчет и проектирование защиты…………………………………..83
Заключение…………………………………………………………………….86
Список литературы……………………………………………………………87

Состав: Звено баровой цепи (ВО), Технология капитального ремонта жд пути (ТЧ), Цепь баровая (2 чертежа А1 ВО), Выгребное оборудование СЧ-601 (ВО), Машина щебнеочистительная СЧ-601 (ВО), Желоб нисходящий (ВО), Желоб восходящий (ВО), ПЗ Язык документа
