Курсовой проект по дисциплине «Железнодорожные станции и узлы» на тему: Участковая станция поперечного типа на однопутной линии
Санкт-Петербург 2018

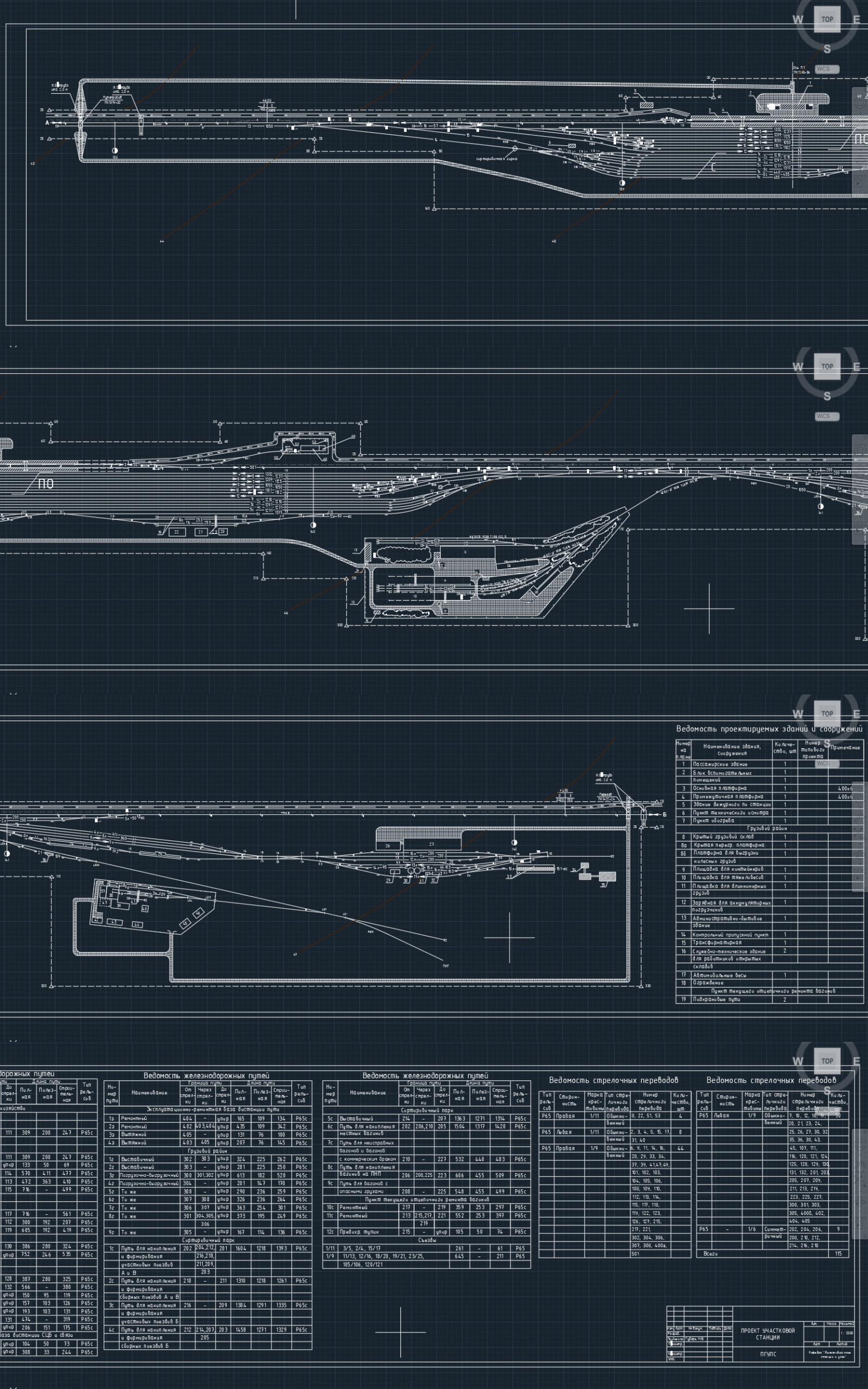

В ходе курсового проекта была спроектирована участковая станция поперечного типа на однопутной линии, которая имеет соответствующее количество и специализацию путей, необходимых для пропуска грузовых и пассажирских поездов (1 главный, 8 приёмоотправочных, парковый ходовой, предохранительный и локомотивный тупики, вытяжные пути, ходовые и сортировочные пути).
Грузовой район тупикового типа, спроектированный на участковой станции, выполняет различного рода грузовые операции, так как предусмотрены погрузочно-выгрузочные пути, крытый склад для тарных и штучных грузов, площадки для контейнеров и тяжеловесов, повышенный путь для навалочных грузов, механизмы для погрузки и выгрузки грузов, служебно-технические здания и сооружения.
Для текущего ремонта, технического обслуживания, подготовки и эксплуатации локомотивов предусмотрено локомотивное хозяйство, объектами которого являются пути пожарного и восстановительного поездов, пути стоянки готовых локомотивов и локомотивов в запасе, площадки уборки и обмывки, административно-бытовой корпус, мастерские депо, стойла для текущего ремонта, осмотра и экипировки, склад масел, склады сырого и сухого песка, пескосушилка и пр..
В качестве прочих устройств было спроектировано вагонное хозяйство – пункт текущего отцепочного ремонта вагонов, который располагается вблизи сортировочного парка, также эксплуатационно-ремонтные базы ПЧ и ШЧ, вагонные весы.
Все исходные данные учтены при проектировании участковой станции. Обеспечена безопасность пассажиров, соблюдён габарит приближения строений.
Кроме того, рассчитаны затраты, необходимые на строительство данной участковой станции, которые составили, с учётом коэффициента сметности I квартала 2018 года для Мурманской области, 6252,18 млн. руб..
