Технологический процесс работы участковой станции

СП СПО ОТЖТ
23.02.01 "Организация перевозок и управление на транспорте (по видам)
Курсовой проект по дисциплине "МДК 01.01 Технология перевозочного процесса"
На тему: "Технологический процесс работы участковой станции"
Омск 2018

Технико-эксплуатационная характеристика станции
Станция Т - участковая с параллельным расположением парков. К станции примыкают двухпутные участки А-Т и Т-Б, оборудованные автоблокировкой. Для приема и отправления поездов на станции предусмотрен четный (ПОПII) и нечетный (ПОПI) приемоотправочные парки, в каждом из которых имеется по 3 пути. Для свободного передвижения подвижного состава по путям станции предназначен ходовой путь. Накопление вагонов в соответствии с планом формирования и специализации путей происходит в сортировочном парке (СП), состоящем из 6 путей.
Для выполнения грузовой и маневровой работы на станции имеется грузовой район (ГР) и 2 вытяжных пути:
- вытяжной путь №1 - предназначен для расформирования составов;
- вытяжной путь №2 - предназначен для формирования поездов.
Кроме этого на станции Т имеется техническое здание, а для обслуживания пассажиров - пассажирское здание.
За сутки станция пропускает 43 транзитных без переработки и принимает 11 поездов в разборку.
Размер грузовой работы в среднем за сутки составляет 50 вагонов.
Также на станции имеются устройства локомотивного и вагонного хозяйств, водоснабжения, энергоснабжения, связи и СЦБ, а также размещаются служебные здания, материальные склады, сортировочные платформы, площадки сортировки контейнеров и другие устройства.
Содержание
Введение
1 Общие вопросы работы станции
2 Оперативное руководство и планирование работы станции
3 Технология обработки поездов
4 Организация маневровой работы
5 Нормирование технологических операций
6 Разработка суточного плана-графика
7 Расчет показателей работы станции
8 Мероприятия по обеспечению безопасности движения
9 Мероприятия по охране труда и защите окружающей среды
Заключение
Библиографический список
Приложение А Схема участковой станции Т
Приложение Б Характеристика участков, примыкающих к станции Т. План формирования поездов
Приложение В Размеры грузовой работы станции Т. Остатки вагонов на сортировочных путях и пунктах местной работы на 0ч00мин
Приложение Г Расписание прибытия грузовых поездов и разложение их по назначениям вагонов….
Демонстрационные листы:

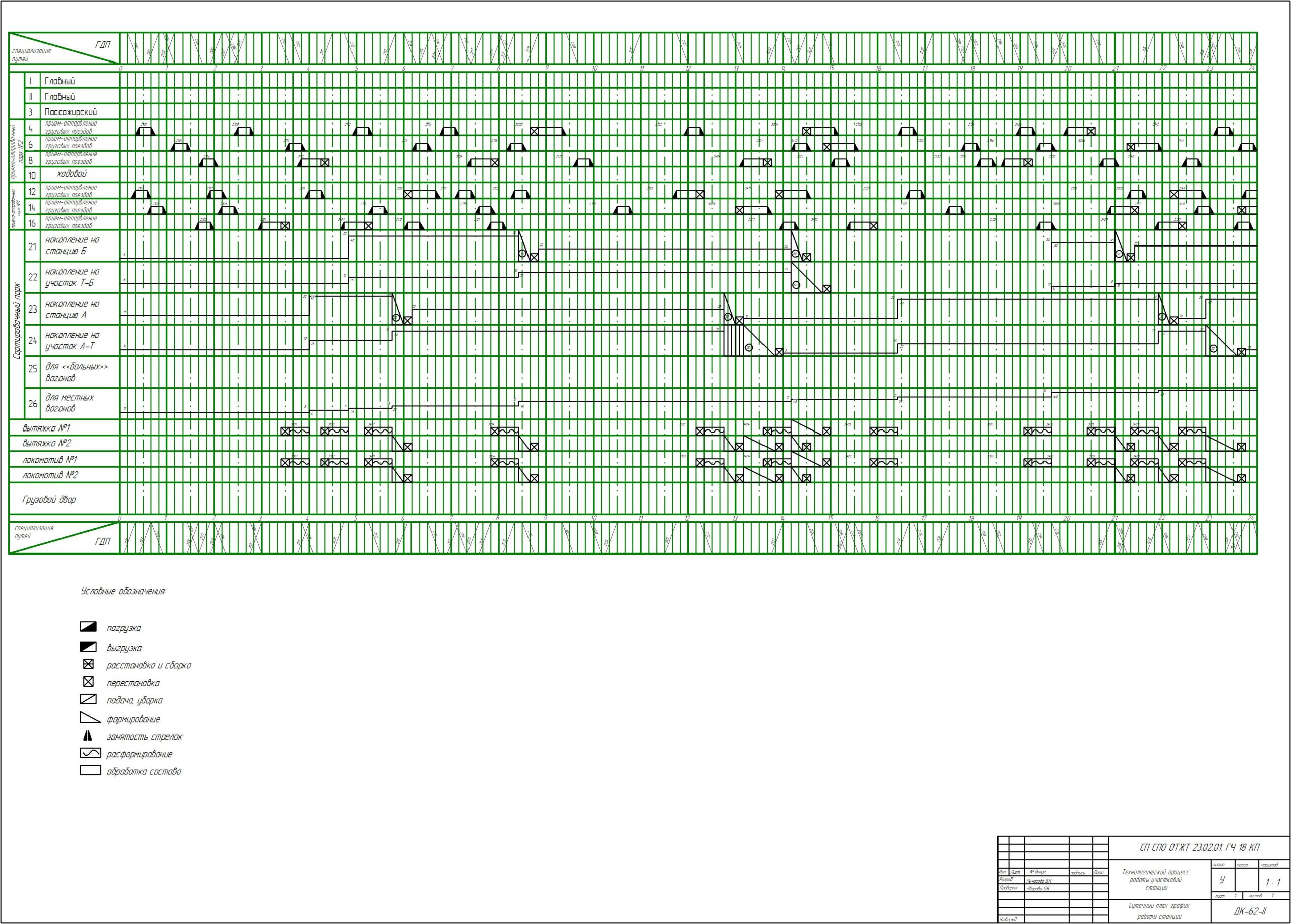

Суточный план-график работы станции

Состав: Суточный план-график Язык документа

Софт: КОМПАС-3D V15
