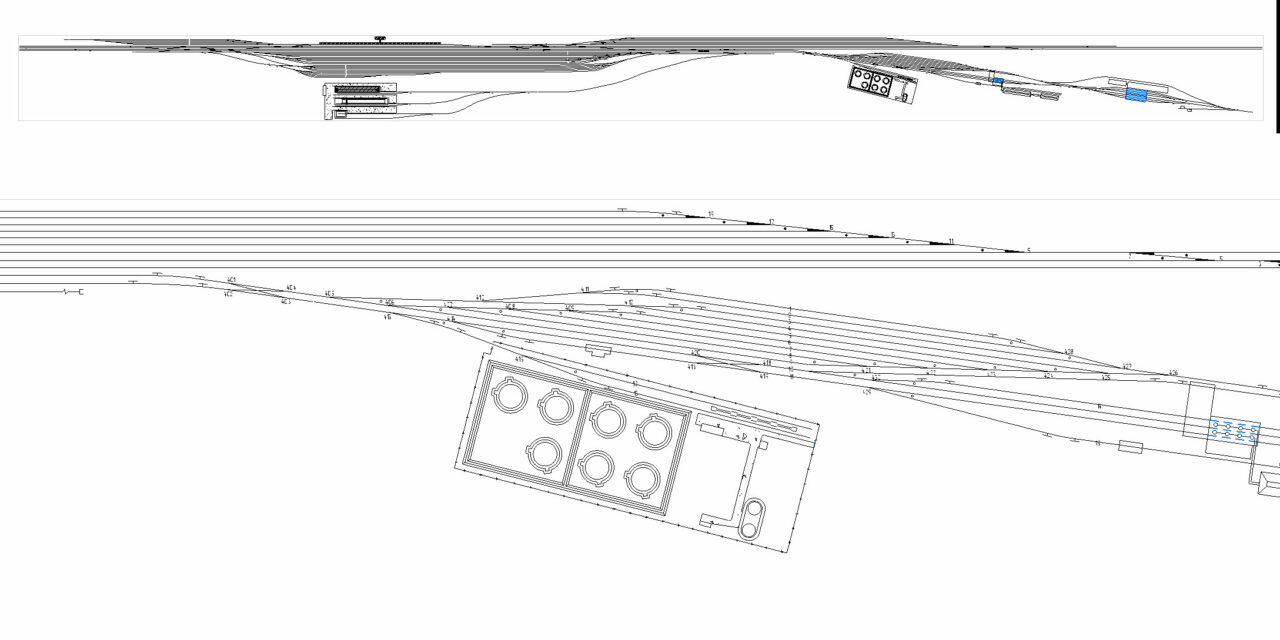

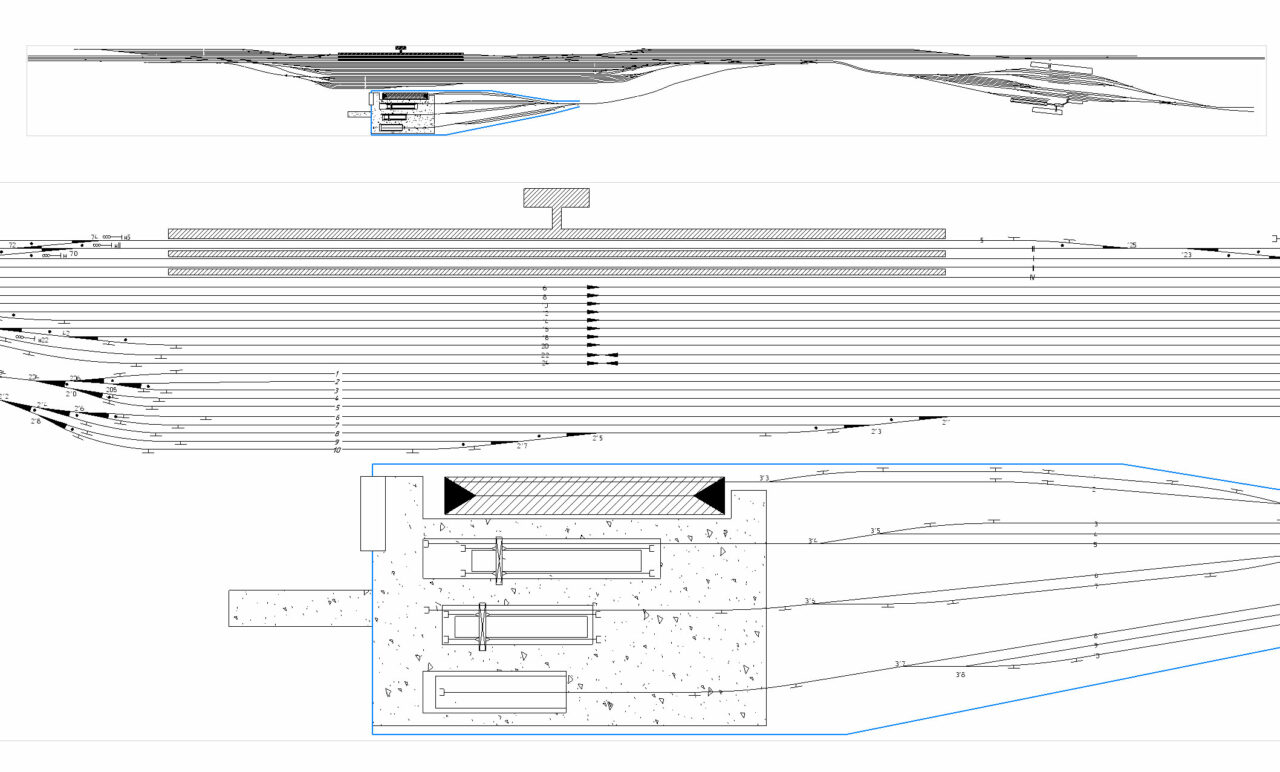

Участковая станция продольного типа

Уральский Государственный Университет Путей Сообщения
Кафедра СУГР
Курсовой проект по дисциплине "Железнодорожные станции и узлы"
на тему: "Проектирование участковой станции"
Екатеринбург 2016

В данном курсовом проекте рассчитана и запроектирована участковая станция. Произведен расчет необходимого количества основных технических устройств участковой станции. Участковые станции занимают второе место по значимости после сортировочных.
На сортировочных станциях производится прием и отправление грузовых и пассажирских поездов, смена локомотивов или локомотивных бригад, формирование и расформирование участковых и сборных поездов, экипировка и ремонт локомотивов, ремонт вагонов в поездах и на МПРВ, погрузка, выгрузка на грузовых дворах и подъездных путях предприятий. Также производится прием – выдача грузов, взимание платы за перевозки и услуги, продажа билетов, посадка и высадка пассажиров.
По заданию требуется запроектировать участковую станцию с большим объемом работы.

Наименование данных для расчета
Длина станционной площадки 3000 м
Масса грузового поезда брутто 4450 т
Характеристика парка грузовых вагонов процент ∕ средняя нагрузка нетто Четырехосные: 94 ∕ 54 т
Восьмиосные: 6 ∕ 109 т
Угол примыкания путепроводной развязки  50
Локомотивное депо 0сновное
Годовой пробег грузовых локомотивов 30 млн. км
Серия грузовых локомотивов 2ТЭ-121

В курсовой работе были выполнены расчеты, разработаны варианты стан-ций и произведены технико-экономические обоснования типа станции. Получены следующие параметры станции:
Полезная длина приемо-отправочных путей – 1050 метров
Схема станции – полупродольного типа
Количество путей в парках:
Нечетном приемо-отправочном – 9 пути
Четном приемо-отправочном – 9 путей
Сортировочном – 10 путей

Длина и ширина грузовых устройств:
Склад тарно-штучных грузов 142*21,61 м
Контейнерная площадка 220*13,4 м
Открытая площадка 200*15
Локомотивное депо на 11 стойл
Количество мест для экипировки локомотивов - 5
Сделаны расчеты путепроводной развязки и выполнены технико-экономические расчеты по выбору схемы станции.
Капитальные затраты для станции поперечного типа составили 3452 тыс. руб., а для станции полупродольного типа 2962,7 тыс. руб. и эксплуатационные расходы соответственно 353,17 тыс. руб. и 275,61 тыс. руб.
