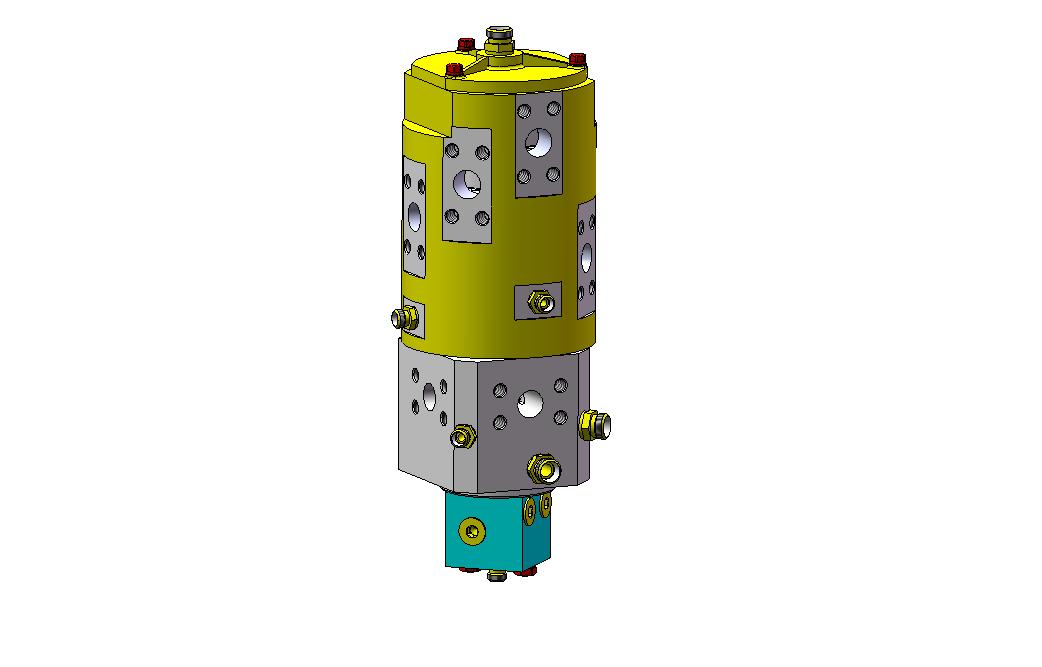

261.01.02.100СБ Коллектор центральный гидравлический

Коллектор экскаватора ЕТ-26 предназначен для подачи рабочей жидкости от гидрораспределитей, расположенных на поворотной платформе к гидроаппаратуре находящейся на ходовой тележке.
Коллектор семиканальный, моноблочного типа, расположен вертикально в центре ходовой рамы. Во время работы подвижный корпус коллектора вращается вместе с платформой, а колонка остаётся неподвижной. Корпус должен фиксироваться относительно платформы П-образным стопором.
Усилие от массы подвижного корпуса коллектора воспринимают бронзовые кольца, они так же центрируют корпус относительно колонки с гарантированным зазором. Каналы в коллекторе разделены уплотнительными и резиновыми кольцами.
К нижней части колонки коллектора присоединён блок клапанов «ИЛИ», предназначенный для получения сигнала на натяжение гусениц

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / 261.01.02.100СБ Коллектор центральный гидравлический

261.01.02.100?? ????????.SLDASM
261.01.02.090?? ???????.SLDPRT
4227.16.22.201-01 ???誠.SLDPRT
4227.16.22.202 ??痢?ꥬ???.SLDPRT
4227.16.22.203 ?????.SLDPRT
4227.16.22.204 ?????.SLDPRT
4227.16.22.205 ????? १??????.SLDPRT
4227.16.22.222 ?????.SLDPRT
4227.16.22.270-01?? ?????.SLDPRT
4227.16.22.272 ??㫪?.SLDPRT
Болт М8-8gх30.36.019 ГОСТ 7798-70.SLDPRT
Болт М10-8gх80.36.01 ГОСТ 7798-70.SLDPRT
Винт В1.М10-6gх20.56.019 ГОСТ 17475-80.SLDPRT
Кольцо 115-120-30-2-2 ГОСТ 9833-73.SLDPRT
Шайба 8Т 65Г 06 ГОСТ 6402-70.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
Штуцер 8211L10 71.SLDPRT
Штуцер 8211L15 78.SLDPRT
Штуцер 8211S08 71.SLDPRT
