Конкурс асов 3D-моделирования

Каток комбинированный с разработкой привода пневмовальца

Белорусско-Российский Университет.
Кафедра: "Тягово транспортные машины".
Дипломный проект на тему: "Каток комбинированный с разработкой привода пневмовальца"
Могилев 2015 г.

Исходные данные:
Масса катка - 16 т.
Ширина уплотняемой полосы - 2 м.
Рабочая скорость - до - 4 км/ч.
Аннотация дипломного проекта:
Тема дипломного проекта: «Каток комбинированный с разработкой привода пневмовальца»
Объем дипломного проекта 90 страниц, он содержит 16 рисунков, 10 таблиц, 19 источников литературы.
Объектом исследования дипломного проекта является каток ДУ-64
Предмет исследования валец приводной.
Дипломный проект состоит из введения, восьми глав и заключения.
Во введении указывается объект и предмет исследования.
В первой главе проведен анализ научно технической литературы и патентный обзор по вариантам пневмошинных вальцев, а также их привод. Выявлено приоритетное направление улучшения конструкции разрабатываемого оборудования.
Во второй главе производится расчет и выбор основных параметров катков.
В третьей главе приводятся расчет на подшипников редуктора выходного вала, а также расчет резьбы на прочность болта крепления бугеля.
В четвертой главе описывается метрология и стандартизация, метрологическое обеспечение изготовления детали.
В пятой главе описывается технологический процесс изготовления колеса зубчатого.
В шестой главе дано описание перспектив развития охраны труда в области машиностроения, анализ потенциальных опасностей при эксплуатации катка и предложены технические и технологические решения по снижению вредных и опасных факторов.
В седьмой главе описывается организационно-экономическая часть дипломного проекта.
В восьмой главе описываются пути перспективных решений энерго- и ресурсосбережения.
Заключение содержит основные выводы.
Представлен список литературы и приложения.

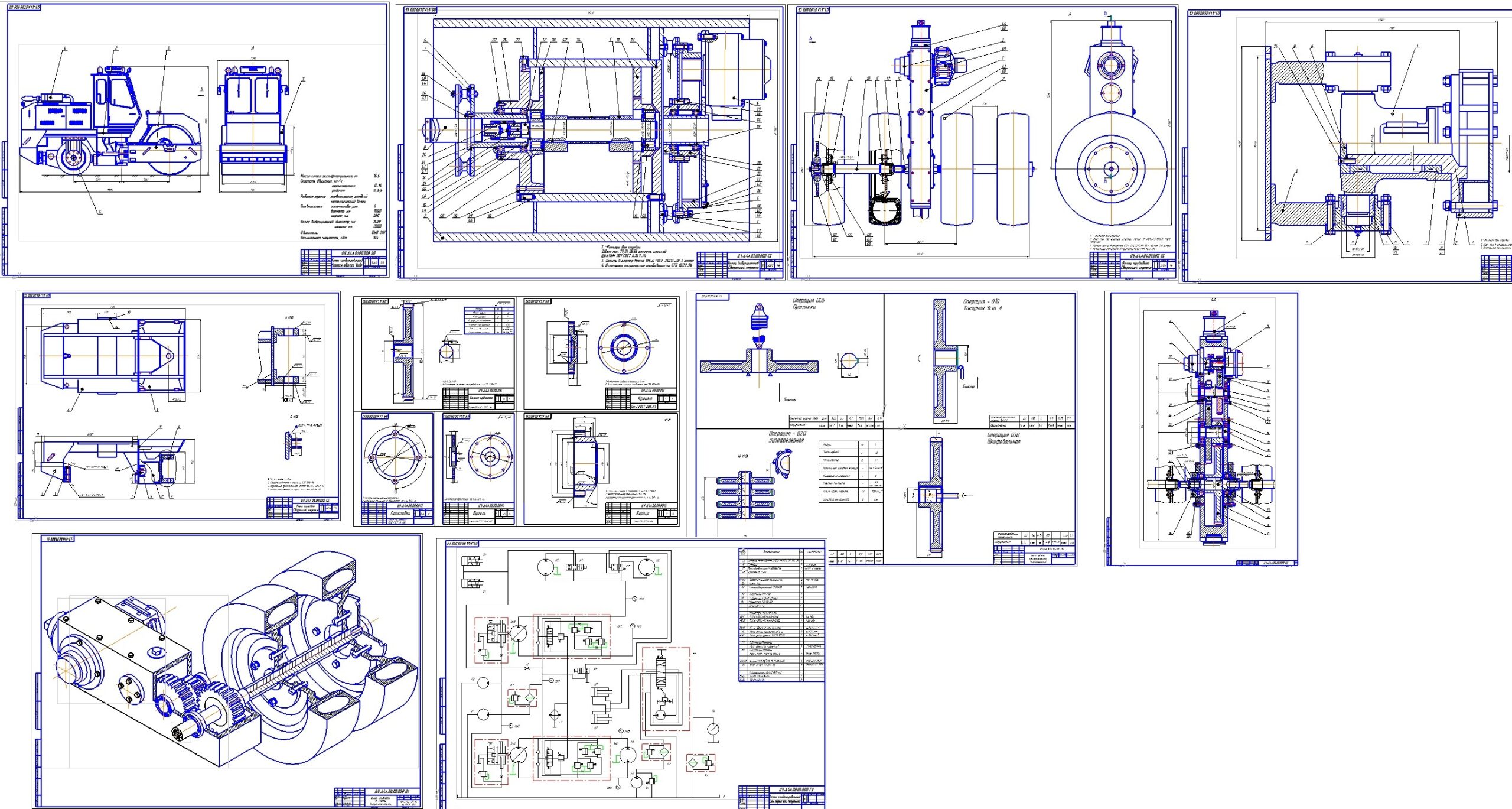

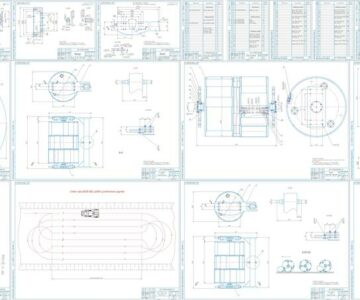

Графическая часть содержит:

1. Каток комбинированный общий вид.
2. Валец вибрационный.
3. Валец пневмошинный.
4. Гидросхема принципиальная катка.
5. Рама силовая.
6. Редуктор пневмошинного вальца
7. Шарнир сочленения.
8. Технология ремонта и восстановления.
9. Модернизация 3D чертеж.
10. Деталировка.

Состав: 1. Каток комбинированный(ОВ). (перечень составных частей ) 2. Валец вибрационный (СБ) спецификация валец вибр.. 3. Валец пневмошинный (СБ). спецификация валец пневмошинный 4. Гидросхема принципиальная (ГЗ). 5. Рама силовая (СБ). спецификация рама силова. 6. Редуктор пневмошинного вальца (СБ) спецификация пневмошинного вальца. Шарнир сочленения (СБ). спецификация шарнир сочленения. 8. Технология ремонта и восстановления. 9. Модернизация 3D чертеж. 10. Деталировка (Бугель, крышка, колесо зубчатое,прокладка, корпус). Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Каток комбинированный с разработкой привода пневмовальца

диплом\валец вибрационный ККсПВ.cdw
диплом\валец приводной 4 катка ККсПВ.cdw
диплом\гидросхема ККсПВ.cdw
диплом\Деталеровка.frw
диплом\Записка\Аннотация.docx
диплом\Записка\ведомомсть дипломного проекта.doc
диплом\Записка\Задание по дипломному проектированию Dren.doc
диплом\Записка\записка.docx
диплом\Записка\содержание.docx
диплом\каток общий вид ККсПВ.cdw
диплом\Модернизация 3D чертеж.cdw
диплом\перечень составных частей.frw
диплом\рама силовая ККсПВ.cdw
\ 設. ਢ Ꮒ.cdw
диплом\Спец валец приводной.spw
диплом\Спец рама силовая.spw
диплом\Спец редуктор разрез.spw
диплом\Спец шарнир сочленения.spw
\. 樮.frw
диплом\Технология
диплом\шарнир сочленения ККсПВ 1.cdw
диплом\Записка
диплом
