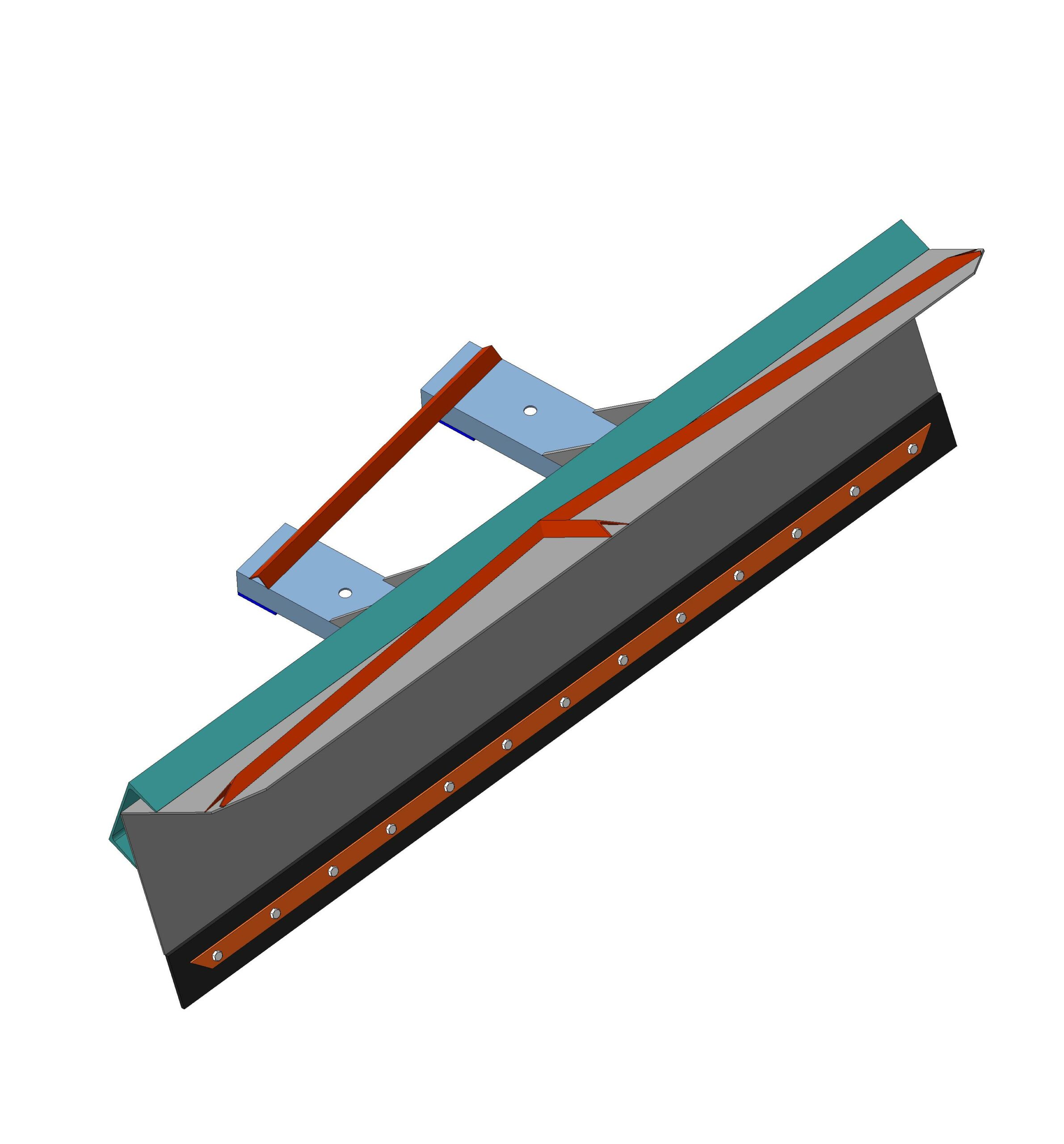

Отвал, который устанавливается на вилы погрузчика. Высота нижней части ножа отвала может изменятся в зависимости от расстояния (ось колеса-плоскость основание). С материалом (металлопрокат) можно импровизировать. Сборка осуществляется способом РДС.
