Проектирование экскаватора Э0-4121

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра «Механизации строительства»
Курсовой проект по дисциплине «Машины для земляных работ»
На тему: "Расчет основных параметров гидравлического экскаватора с рабочим оборудованием обратная лопата ЭО-4121"
Москва 2016

Исходные данные: масса экскаватора 19,2 т; ковш: тип 01, вместимость 0,8 куб.м; ходовое устройство: тип гусеничное, давление на грунт 65 кПа; параметры копания(не менее), м: глубина копания 3,2 , радиус копания на уровне стоянки 7,0 , высота выгрузки 2,4; расчетный грунт: вид супесь, плотность, 1,3 т/куб.м. , удельное сопротивление копанию 130 кПа.

В проекте, в соответствии с темой «Расчет основных параметров гидравлического экскаватора с рабочим оборудованием обратная лопата», было спроектировано рабочее оборудование экскаватора, состоящее из стрелы, рукояти и ковша, тяги, коромысла с привязанными к ним гидроцилиндрами. Для осуществления данного проекта проведены расчеты:
- разработка базовой части гусеничного экскаватора;
- определение основных параметров рабочего оборудования;
- расчет рабочего оборудования;
- расчет параметров ковша;
- расчет объемного гидравлического оборудования экскаватора;
- расчет параметров насосно-силовой установки;
- выбор типоразмеров насоса и первичного двигателя;

Содержание
Введение
1. Исходные данные
2. Расчет размеров базовой части экскаватора
3. Расчет параметров ковша
4. Определение линейных размеров стрелы и рукояти
5. Выбор типоразмеров гидроцилиндров
6. Параметры насосно-силовой установки..
Выбор типоразмеров насосов и первичного двигателя
7. Параметры привода поворотной платформы и выбор типоразмера гидромотора
8. Параметры привода ходовых устройств. Выбор типоразмеров гидромоторов
9. Производительность экскаватора
Заключение
Список литературы

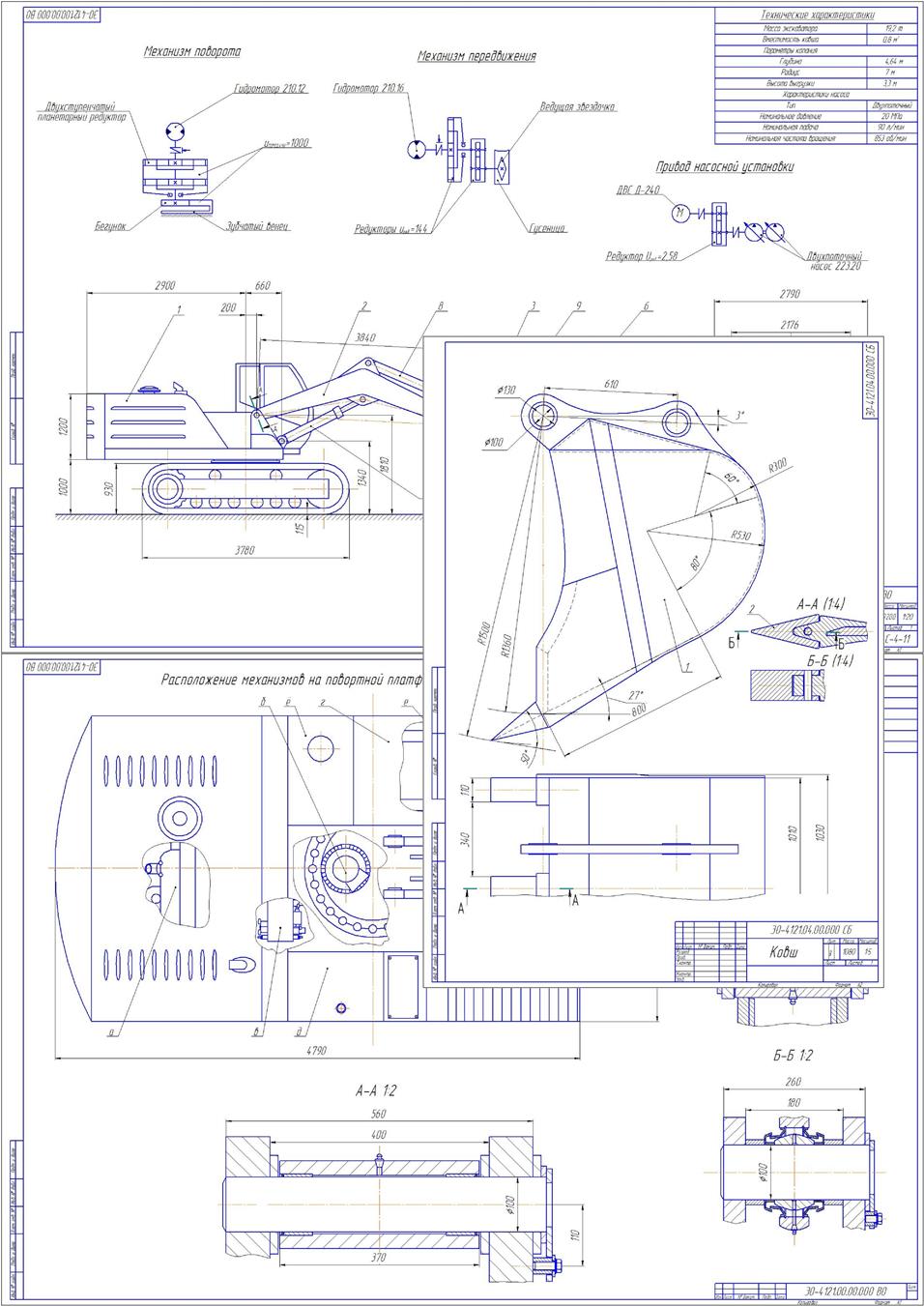

Состав: Базовая часть (ВО), Кинематические схемы (механизм поворота, механизм передвижения, привод насосной установки), Ковш (СБ), сечения трех узлов, спецификация (ВО, СБ), пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.0.0 (64-bit)

Сайт: www

Файлы:
ЭО-4121.00.00.000 ВО (2).cdw
ЭО-4121.00.00.000 ВО.cdw
ЭО-4121.04.00.000 СБ.cdw
ПЗ.docx
спецификация ЭO-4121.04.00.000.spw
Спецификация ЭO-4121.00.00.000.spw
