Узел подвески танка Т-72

387

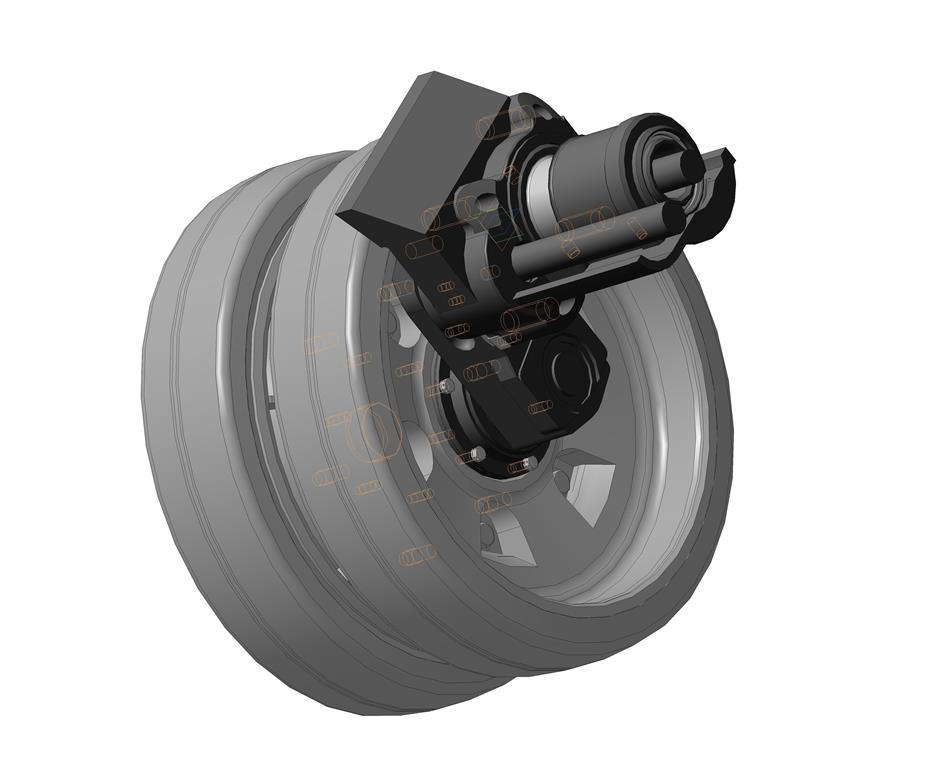

Узел подвески Т-72, устанавливается на кронштейнах с каждого борта корпуса и служит для опоры танка на гусеницы. Первый, второй и шестой узлы опорных катков снабжены гидравлическими амортизаторами лопастного типа. Катки 1 и 6 узла подвески усиленные.
3D Чертежи созданы на основе:
Танк Т-72 Техническое обслуживание и инструкция по эксплуатации книга 2,ч1 рисунок 254 стр.477,479,486-468.
Материалы и номера чертежей -Танк Т-72 Каталог деталей и сборочных единиц стр.6-13 рисунок136,137,138 стр192-198.
Технические требования - Танк Т-72 Руководство по войсковому ремонту. Книга1, ч.2 рис14 стр.31-42.

3D Модели

Автор

Андрей Разумов

Дата

21.07.2024

Язык

Русский

Состав

3D и рабочие чертежи Узла подвески танка Т-72.

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

балансир
- 1 Балансир левых подвесок _ 175.51.008-сб-3.cdw
- Балансир 1подсб.a3d
- Балансир левый _ 175.51.002-01.cdw
- Балансир левых подвесок _ 175.51.006-сб-3.cdw
- Балансир со втулкой _ 172.51.005сб-3.cdw
- Балансир со втулкой _ 172.51.005сб-3.spw
- Балансир со втулкойсб.a3d
- балансир.m3d
- Балансирсб.a3d
- Вал торсионный _ 172.51.016-1-П.cdw
- Вал торсионный _ 172.51.016-1.cdw
- Вал торсионный левый _ 172.51.016-1-Л.cdw
- Втулка _ 175.51.010-01.cdw
- Втулка _ 175.51.010сб-3.cdw
- Втулка _ 175.51.010сб-3.spw
- Втулка распорная _ 175.51.008.cdw
- Втулка сб.a3d
- Втулка.m3d
- Втулкапростоновочбаланс.m3d
- Гайка М76х3 _ 175.50.011.cdw
- гайка76х3.m3d
- головка торсионна 52.m3d
- загл16крон.cdw
- заглашкакрон.m3d
- Заглушка _ 172.51.025.cdw
- Заглушка _ 175.51.032.cdw
- Заглушка.m3d
- Заглушкакроншт.cdw
- загрезкронбалансира.m3d
- коллабкрон.m3d
- колрасп115.m3d
- колсек.m3d
- колупл12.m3d
- колуплот.m3d
- Колько прост16.m3d
- Колько прост18.m3d
- Кольцо _ 175.51.049.cdw
- Кольцо прост12.m3d
- Кольцо простановочное _ 175.51.019.cdw
- Кольцо простановочное _ 175.51.020.cdw
- Кольцо простановочное _ 175.51.027.cdw
- Кольцо простановочное _ 175.51.043.cdw
- Кольцо простановочное _ 175.51.054.cdw
- Кольцо уплотнительное 12 _ 520.06.002-02.cdw
- Кольцопрост115.m3d
- кольцопрост28.m3d
- крон.m3d
- кронпривар.m3d
- Кронштейн балансира _ 172.01.640-4.cdw
- кронштейн.cdw
- Крышка 3.m3d
- Крышка _ 175.51.045.cdw
- Крышка _ 175.51.048.cdw
- крышка.cdw
- Крышка.m3d
- крышкапал.m3d
- крышкатор.cdw
- Крышкатор.m3d
- Манжет 180х155х14.a3d
- манжет155х180.cdw
- Манжет155х180х14 (2).m3d
- Манжет95х115х10.m3d
- Манжета 115х95х10.a3d
- Манжета 115х95х11 _ 175.51.012.cdw
- Манжета 115х95х11 _ 175.51.022.cdw
- Манжета _ 175.51.012сб.cdw
- Манжета _ 175.51.013сб-1.cdw
- Монтаж 4 подвески с катком опорным _ 172.51.015сб.cdw
- Монтаж 4 подвески с катком опорным _ 172.51.015сб.spw
- Обойма подшипника _ 175.51.007..cdw
- обоймаиголпод.m3d
- опораблан.cdw
- Палец _ 175.51.001-05.cdw
- Палец.m3d
- Подвеска.cdw
- Пробка 12х1.25 _ 520.05.002.cdw
- Пробка 16х1.5_175.51.022-1.cdw
- Пробка _ 175.51.002-005.cdw
- Пробка _ 54.12.093-1.cdw
- Пробка11.m3d
- Пробка50.m3d
- пробкпм12.m3d
- Прокладка _ 175.51.044.cdw
- Прокладка регулировочная _ 175.51.033.cdw
- Прокладка.m3d
- Прокладка4.m3d
- Проклрег.cdw
- Проклрег_175.51.033.cdw
- проклрегкрон.m3d
- Пружина _ 175.51.041.cdw
- Пружина _ 175.51.051.cdw
- Пружина21.m3d
- Пружина8.m3d
- сборкапод.cdw
- Сектор_175.51.021-1.cdw
- тор.m3d
- торголбол.m3d
- торголм.m3d
- Узел подвески сб.a3d
- Узел подвески сб.jpg
- Шайба _ 172.52.104.cdw
- Шайба лабиринтная _ 175.51.002-02.cdw
- Шайба лабиринтная _ 175.51.002-03.cdw
- Шайба уплотнительная _ 175.51.006-04.cdw
- шайбапал.m3d
- тяга
  - Втулка внутреняя _ 172-2М.52-006.cdw
  - Втулка наружная _ 172-2М.52.007.cdw
  - Втулка сферическая внутреняя _ 172.-2М.52004.cdw
  - Втулка сферическая наружная _ 172-2М.52.005.cdw
  - Втулкатяги.cdw
  - Втулкатяги.m3d
  - втулкатяги.txt
  - Втулкатягисф.m3d
  - втулкашар.cdw
  - Втулкашар.m3d
  - втулкашар.txt
  - Втулкнарсфер.m3d
  - Крышка _ 172.52.105.cdw
  - Крышка _ 172.52.105а.cdw
  - крышкапал.m3d
  - Крышкатяги.bak.txt
  - Крышкатяги.cdw
  - Крышкатяги.m3d
  - Сборка.a3d
  - Тяга _ сб.cdw
  - Тяга _ 172-2М.52.002.cdw
  - Тяга _ 172.52.116.cdw
  - Тяга м _ 172.52.116м.cdw
  - Тяга м _ мсб.cdw
  - тяга м.a3d
  - тяга.a3d
  - тяга.cdw
  - тяга.m3d
  - тяга.txt
  - тягам.m3d
  - тягас.m3d
  - Шайба _ 172.52.104.cdw
  - Шайба запорная _ 175.52.017-3.cdw
  - Шайба запорная р _ 175.52.017-3р.cdw
  - Шайба ШЕЗ50 заг.m3d
  - шайба.cdw
  - Шайба.m3d
  - шайбапал.m3d
каток
- Втулка распорная _ 175.50.009.cdw
- втулкарасп.m3d
- Диск катка _ 172.50.005-01.cdw
- Диск с ребодойи шиной _ 172.50.005.cdw
- Диск с ребодойи шиной _ 172.50.005.spw
- Диск с шиной.a3d
- Диск со ступицей _ 172.50.003сб.cdw
- Диск со ступицей _ 172.50.003сб.spw
- Диск со ступицей.a3d
- Диск сшиной и ребордой.a3d
- диск.m3d
- Каток опорный _ 172.30.001сб.spw
- каток.a3d
- катоксб.cdw
- Коллаб.m3d
- Крышка катка _ 175.50.007.cdw
- Крышка лабиринтная _ 175.50.008.cdw
- крышкаката.m3d
- Крышкалаб.m3d
- манжет112х135х16.m3d
- Манжет115х135х17 _ 54.12.13.01.cdw
- Манжета 115х135х17.a3d
- Манжета 180х155х14 _ 175.51.013.cdw
- Манжета115х135х17 _ 54.12.13.сб.cdw
- Прокладка _ 54.12.081-А.cdw
- Прокладка.m3d
- Проклупл.m3d
- Пружина манжеты _ 54.1213.02.cdw
- Пружина.m3d
- ребода.m3d
- Реборда _ 172.50.005.02.cdw
- Ступица _ 175.50.003.cdw
- ступица.m3d
- Шина _ 172.50.005.03.cdw
- шина.m3d
Узел полвески т-72.docx
