БНТУ
Кафедра "Автомобили"
Курсовая работа по дисциплине «Проектирование ходовых систем и кузовов»
На тему: "Подвеска ведущего моста грузового автомобиля"
Минск 2020
Исходные данные: подрессоренная масса, приходящаяся на подвеску в груженом состоянии М=7600 кг, подрессоренная масса, приходящаяся на подвеску в груженом состоянии М0=1350 кг, масса моста в сборе м=1280 кг.
Рассмотривавется устройства и работа много- и малолистовой рессорных подвесок, пневматической подвески, одно- и двухтрубного амортизаторов, методы крепления рессор к раме, а также их достоинства и недостатки.
Был произведен расчет конструктивных параметров много- и малолистовой рессорных подвесок с подрессорником; построены упругие характеристики данных подвесок, профилирование листа малолистовой рессоры и определение длин листов многолистовой рессоры.
Произведен выбор схемы пневмоподвески, основных компоновочных размеров и размеров пневмоэлемента; произведены расчет и построение упругих характеристик пневмоэлемента и пневмоподвески.
Также был произведен расчет амортизатора подвески с малолистовой рессорой, включающий в себя:
1) расчет и построение характеристики амортизатора;
2) расчет конструктивных параметров амортизатора.
Был произведен расчет амортизатора подвески с пневмоподвеской, включающий в себя:
1) расчет и построение характеристики амортизатора;
2) расчет конструктивных параметров амортизатора;
3) тепловой расчет амортизатора;
4) построение рабочей диаграммы амортизатора.

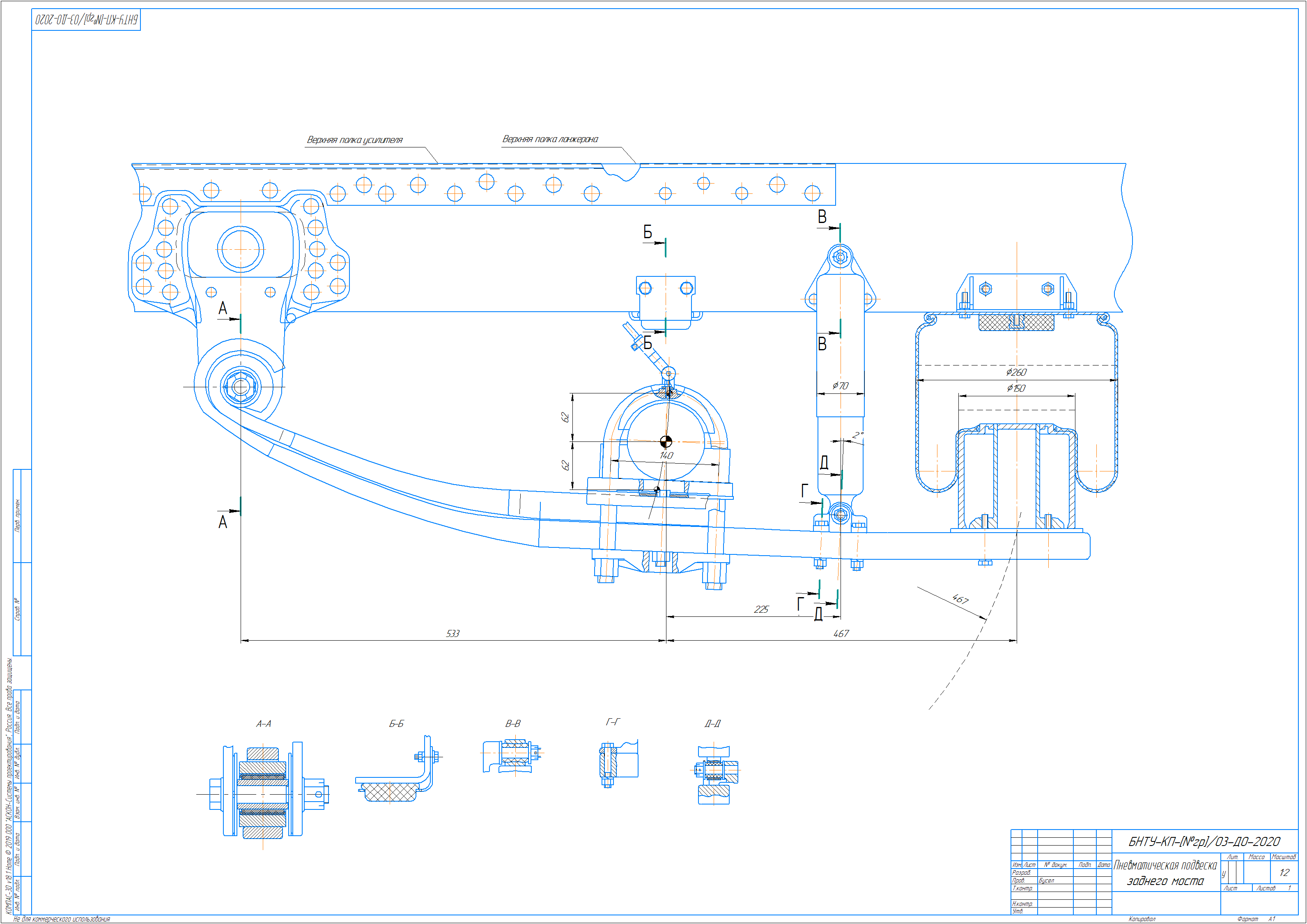

Графическая часть содержит чертеж подвески пневматической.
Содержание
СОДЕРЖАНИЕ
1 УСТРОЙСТВО И РАБОТА МНОГОЛИСТОВОЙ И МАЛОЛИСТОВОЙ РЕССОРНОЙ ПОДВЕСКИ, ПНЕВМАТИЧЕСКОЙ ПОДВЕСКИ, АМОРТИЗАТОРА (ОДНО- И ДВУХТРУБНОГО), СХЕМЫ КРЕПЛЕНИЯ РЕССОР К РАМЕ АВТОМОБИЛЯ 5
2 ПРЕИМУЩЕСТВА И НЕДОСТАТКИ РАССМОТРЕННЫХ ВЫШЕ ПОДВЕСОК 15
3 РАСЧЕТ И ПОСТРОЕНИЕ УПРУГИХ ХАРАКТЕРИСТИК РЕССОРНЫХ ПОДВЕСОК С ПОДРЕССОРНИКОМ 17
4 РАСЧЕТ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ РЕССОРНЫХ ПОДВЕСОК 20
4.1 Расчет конструктивных параметров многолистовой рессоры 20
4.2 Расчет конструктивных параметров подрессорника многолистовой рессоры 22
4.3 Расчет конструктивных параметров малолистовой рессоры 24
4.4 Расчет конструктивных параметров подрессорника малолистовой рессоры 24
5 ВЫБОР СХЕМЫ ПНЕВМОПОДВЕСКИ, ОСНОВНЫХ РАЗМЕРОВ КОМПОНОВКИ И РАЗМЕРОВ ПНЕВМОЭЛЕМЕНТА 26
6 РАСЧЕТ УПРУГОЙ ХАРАКТЕРИСТИКИ ПНЕВМОЭЛЕМЕНТА И ПНЕВМОПОДВЕСКИ 27
7 РАСЧЕТ АМОРТИЗАТОРА ПОДВЕСКИ С МАЛОЛИСТОВОЙ РЕССОРОЙ 30
7.1 Расчет и построение характеристики амортизатора 30
7.2 Расчет конструктивных параметров амортизатора 32
8 РАСЧЕТ АМОРТИЗАТОРА В ПНЕВМОПОДВЕСКЕ 34
8.1 Расчет и построение характеристики амортизатора 34
8.2 Расчет конструктивных параметров амортизатора 35
8.3 Построение рабочей диаграммы амортизатора 37
ЗАКЛЮЧЕНИЕ 39
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 40
