МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (МАДИ)
Кафедра тягачей и амфибийных машин
Курсовой проект по дисциплине: "Теория движения КМ и ГМ"
На тему: "Тягово-динамический расчёт ЗИЛ-133 Г2 (6х4)"
Москва 2015
В основе данной работы лежит задача поверочного тягово-динамического расчёта тяговых и динамических характеристик автомобиля ЗИЛ-133Г2. Тяговые качества автомобиля в прямолинейном движении оцениваются на основании определения сопротивлений движению, преодолеваемых при различных скоростях.
Задачей тягово-динамического расчета является оценка тяговых и динамических характеристик транспортного средства с заданными конструктивными параметрами для определения условий эксплуатации. Тягово-динамические качества транспортного средства в прямолинейном движении оцениваются на основании построения тяговой (динамической) характеристики и графика разгона машины в заданных дорожных условиях. По графику разгона оценивается приемистость машины (достижение мксимальной скорости на заданной передаче за определенное время).
Расчёт проводим на машине ЗИЛ - 133Г2 (6х4) на влажной грунтовой дороге.

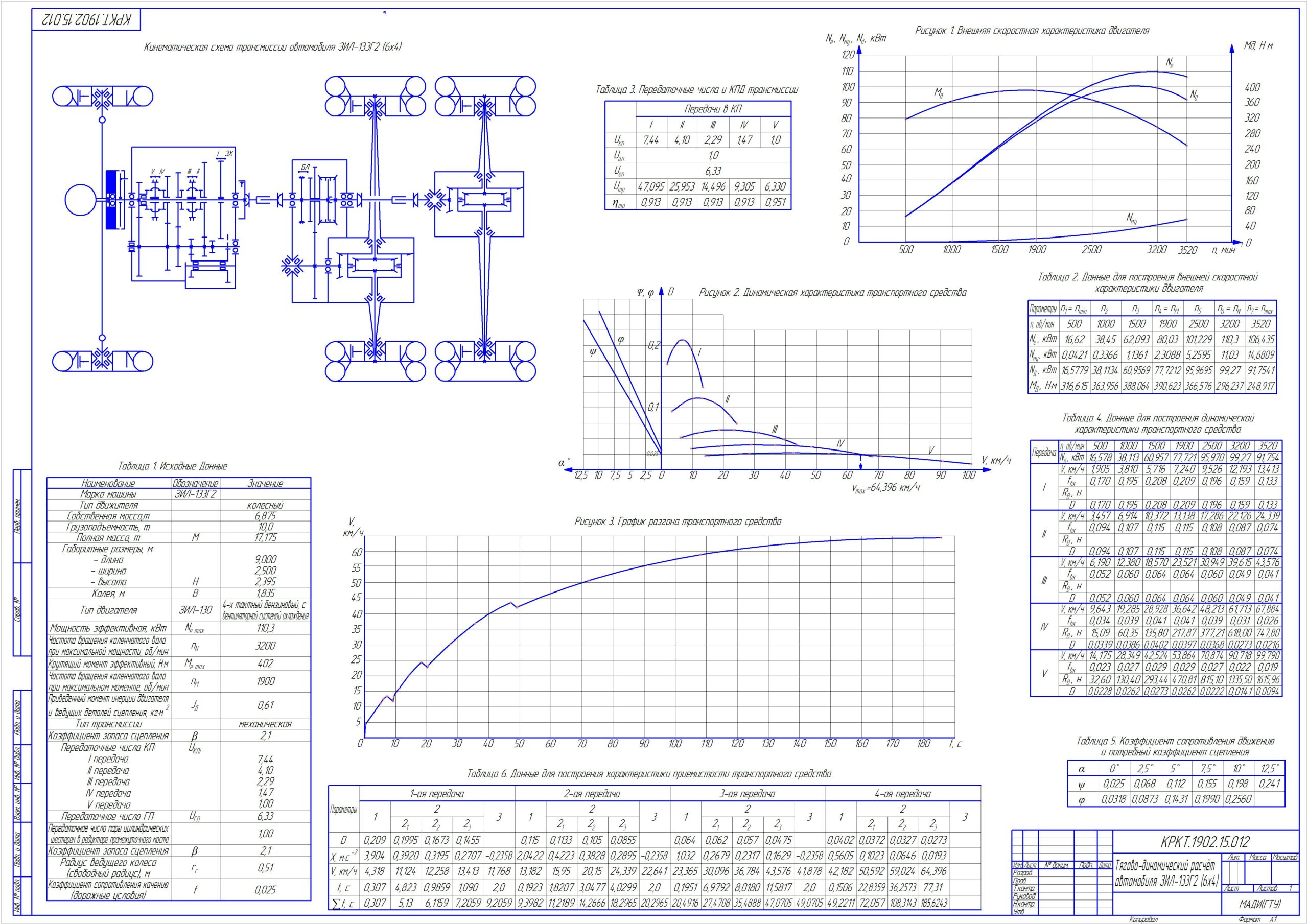

Курсовой проект содержит 1 лист формата А1 и 32 страницы пояснительной записки, содержащей рисунки и схемы, 4 приложения графического содержания, 4 таблицы и 6 источников.
ТТХ ЗИЛ - 133Г2 полностью написаны в пояснительной записке в таблице 1) Исходные данные.
Марка машины - ЗИЛ-133Г2 (6x4)
Тип движителя - колесный
Марка двигателя - ЗИЛ-130
Параметры двигателя:
Эффективная мощность ДВС, Ne - 110,3 кВт
Частота вращения коленчатого вала при Ne , n - 3200 об/мин
Частота вращения коленчатого вала при Мe , n - 1900 об/мин
Тип трансмиссии - механическая
Приведенный момент инерции двигателя и ведущих деталей сцепления, J - 0,61 кг*м^2
Коэффициент сопротивления качению, f - 0,025 (дорожные условия)
Коэффициент запаса сцепления, β - 2,1
Передаточные числа трансмиссии:
1-ая передача, U - 7,44
2-ая передача, U - 4,10
3-ая передача, U - 2,29
4-ая передача, U - 1,47
5-ая передача, U - 1
Передаточное число главной передачи:, U - 6,33
Передаточное число раздаточной коробки: U - 1
Полная масса, m - 17,175 т
Габариты:
длина - 9000 мм
ширина - 2500 мм
высота - 2970 мм
коллея - 2395 мм
Радиус ведущего колеса: r - 0,51 (свободный)
