Разработка чертежа грузовой марки судна "Балтийский - 201"

Грузовая марка - один из главных элементов судна, по которому можно судить о состоянии его загрузки, а также о его максимальной грузоподъемности в различных широтах. Состоит из диска Плимсоля и нанесенных рядом гребенок, которые показывают максимальное положение ватерлинии для данного судна, т.е. его максимальные осадки.

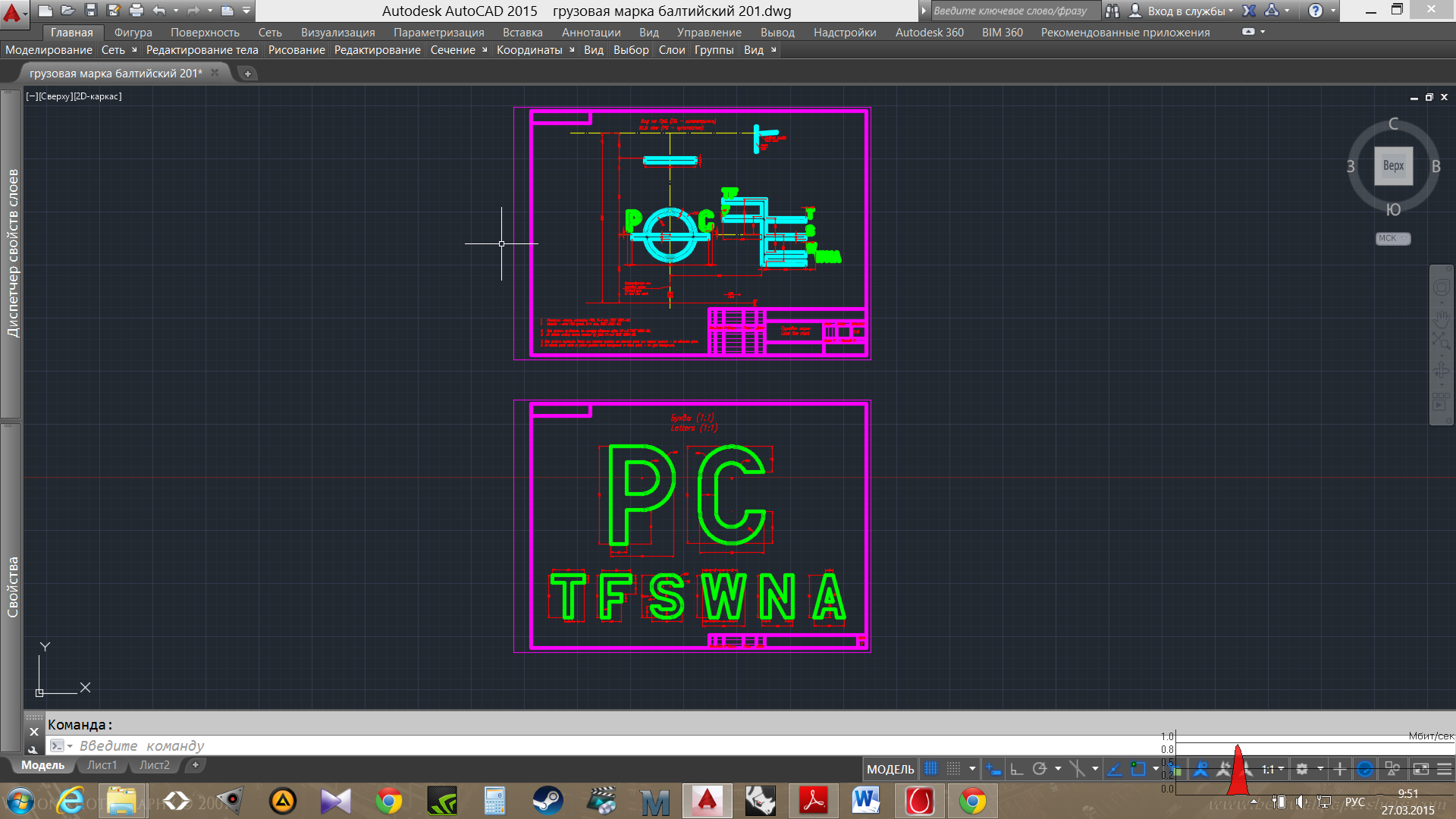

В работе представлены два чертежа, на которых дается полное геометрическое представление о грузовой марке, ее положении для данного судна, указаны рекомендации по ее монтажу и окраске. Отдельным чертежом представлены наносимые буквы, которые будут вырезаться плазморезом с ЧПУ. Чертежи выполнены в соответствии с Правилами РМРС.

Состав: Чертеж (ВО), чертеж с буквами Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Разработка чертежа грузовой марки судна "Балтийский - 201"

грузовая марка балтийский 201.dwg
