КОМПАС 3D 18

Судоходный шлюз 53 судов/сут

БНТУ
Кафедра «Гидротехническое и энергетическое строительство»
Курсовой проект по дисциплине «Водные пути и технический флот»
тема: «Судоходный шлюз»
Минск 2013

В ходе данной работы:
1) Определены габаритные размеры камеры шлюза.
2) Определены характерные отметки и подмостовые габариты шлюза;
3) Определены параметры судового хода на подходах к шлюзу, а так же спроектирован его поперечный профиль в транзитной и уширенной части. Длина подходного канала составила . Ширина канала в транзитной части , а уширенной - . А так же спроектированы причальные сооружения
4) Был выбран тип шлюза, система наполнения и опорожнения, а именно:
- однониточный однокамерный шлюз;
- сосредоточенную систему питания;
- наполнение через отверстие под плоскими подъёмно-опускными воротами в шлюзах со стенками падения и гасителями;
- опорожнение камеры осуществляется через короткие обходные галереи;

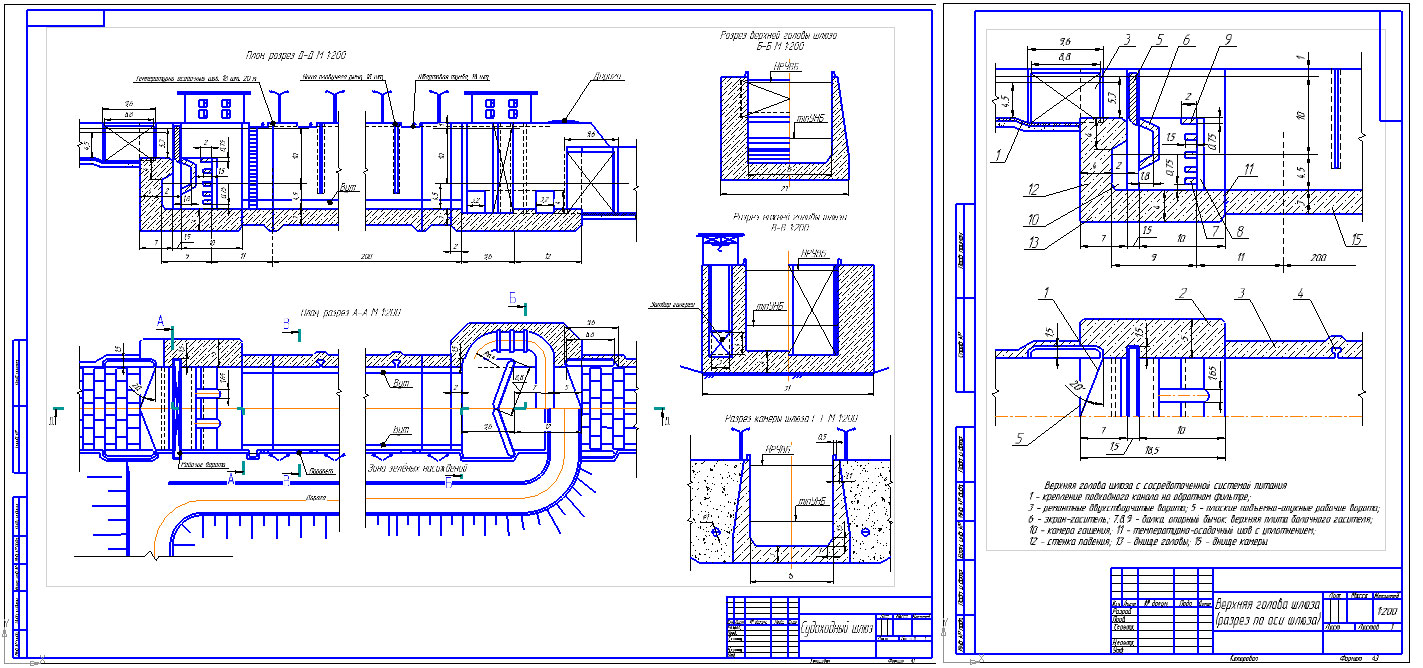

5) Определены основные размеры системы наполнения, опорожнения камеры и верхней, нижней головы. С учётом полученных размеров был вычерчен план и разрез нижней и верхней голов (см. чертёж).
6) Выполнен проверочный расчёт, в ходе которого было определено:
время опорожнения - ;
время наполнения - ;
время шлюзования при одностороннем шлюзовании - ;
время шлюзования при двустороннем шлюзовании - ;
продольная гидродинамическая сила, действующая на судно -
7) Судопропускная способность шлюза составила 53 судов/сут,
а за навигацию - 11073 судов/нав

Состав: Схема расположения судов в камере, характерные отметки, подмостовые габариты, схема очертания судового хода, схема расстановки на участке, очертания направляющих палов, верхняя голова, нижняя голова, поперечный профиль, судоходный шлюз. Язык документа

Софт: КОМПАС-3D v12

Файлы:

Рис 3. Подмостовые габариты.cdw
Рис 4. Схема очертания судового хода.frw
Рис 5. Схема расстановки на участке.cdw
Рис 6. Очертания направляющих палов.bak
Рис 6. Очертания направляющих палов.cdw
Рис 7. Верхняя голова.cdw
Рис 8. Нижняя голова.cdw
Рис 9. Поперечный профиль.cdw
Судоходный шлюз.bak
Судоходный шлюз.cdw
курсач саша.docx
Рис 1. Схема расстановки судов в камере шлюза.cdw
Рис 2. Характерные отметки.cdw
