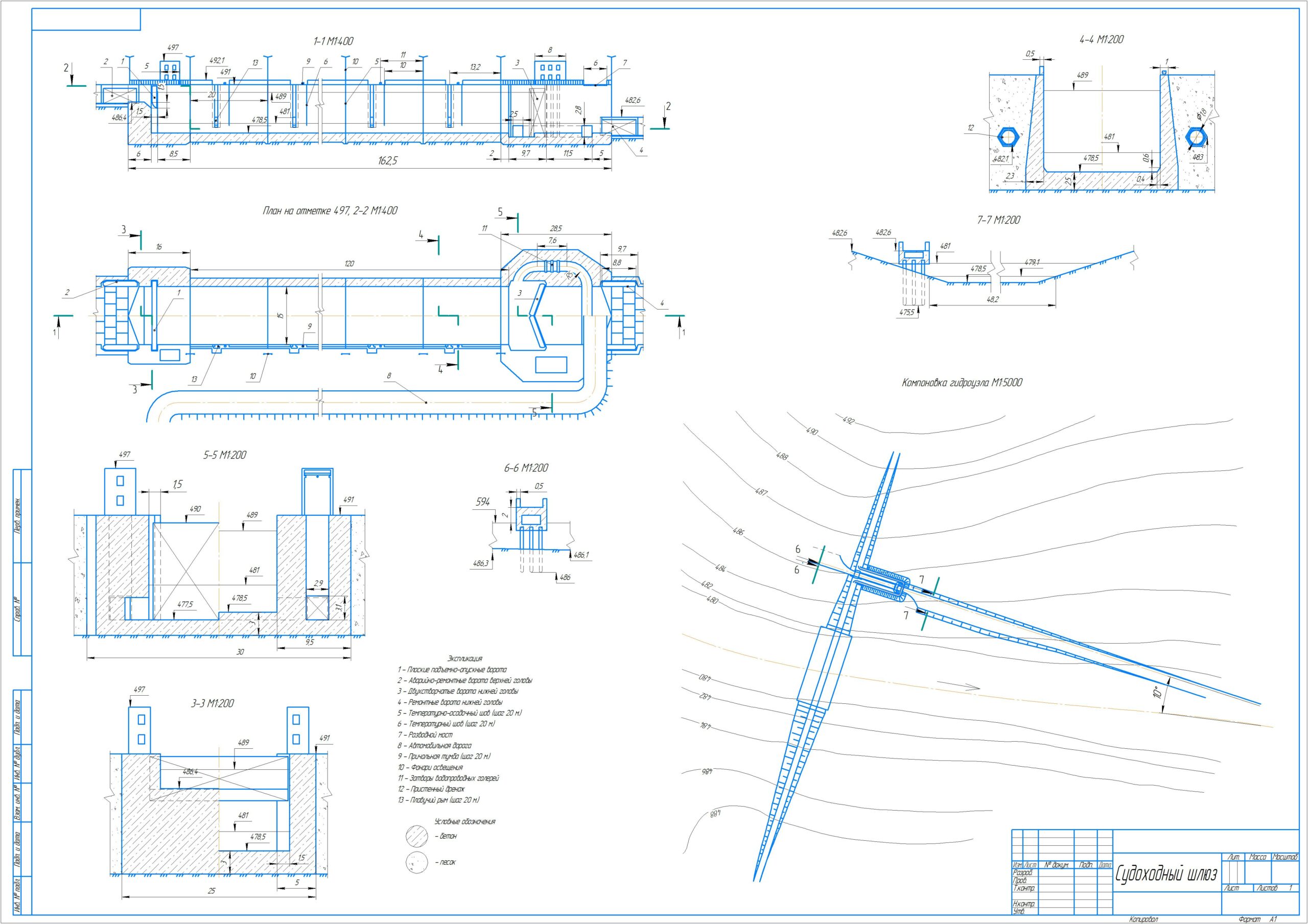

Судоходный шлюз на 65 состава/сутки

БНТУ
Кафедра "Гидротехническое и энергетическое строительство,
водный транспорт и гидравлика"
Курсовой проект по дисциплине "Водные пути и технический флот"
На тему "Судоходный шлюз"
Минск 2021

Целью данного курсового проекта является проектирование судоходного шлюза, компоновка его в гидроузле и расположение на местности.
В ходе данного курсового проекта необходимо решить следующие задачи:
1. Выполнить компоновку шлюза в гидроузле;
2. Определить габаритные размеры шлюза и подходных каналов;
3. Выбрать тип шлюза, системы наполнения и опорожнения;
4. Выполнить конструирование голов и камеры шлюза;
5. Произвести гидравлический расчет шлюза;
6. Определить пропускную способность шлюза.

Содержание
Введение 4
1. Компоновка шлюза в гидроузле 5
2. Определение габаритных размеров шлюза и подходных каналов 6
2.1. Определение габаритных размеров шлюза 6
2.2. Определение характерных отметок шлюза и подмостовых габаритов 7
2.2. Определение параметров судового хода на подходах к шлюзу 8
2.3. Проектирование поперечного профиля подходных каналов 10
2.4. Проектирование направляющих и причальных сооружений в подходных каналах 11
3. Выбор и обоснование типа шлюза, систем наполнения и опорожнения 12
4. Конструирование голов и камеры шлюза 13
4.1. Определение основных размеров системы наполнения камеры и верхней головы 13
4.2. Определение основных размеров системы опорожнения камеры и нижней головы 15
4.3. Проектирование поперечного профиля камеры шлюза 18
5. Гидравлический расчёт шлюза 19
5.1. Определение времени наполнения и опорожнения камеры шлюза 19
5.2. Определение продольной гидродинамической силы, которая действует на корпус судна в камере шлюза при шлюзовании 20
5.3. Определение силы навала на причальные и направляющие сооружения 21
6. Оборудование шлюза 23
7. Расчет пропускной способности шлюза 24
Заключение 28
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29
