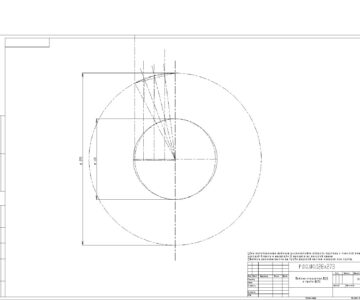

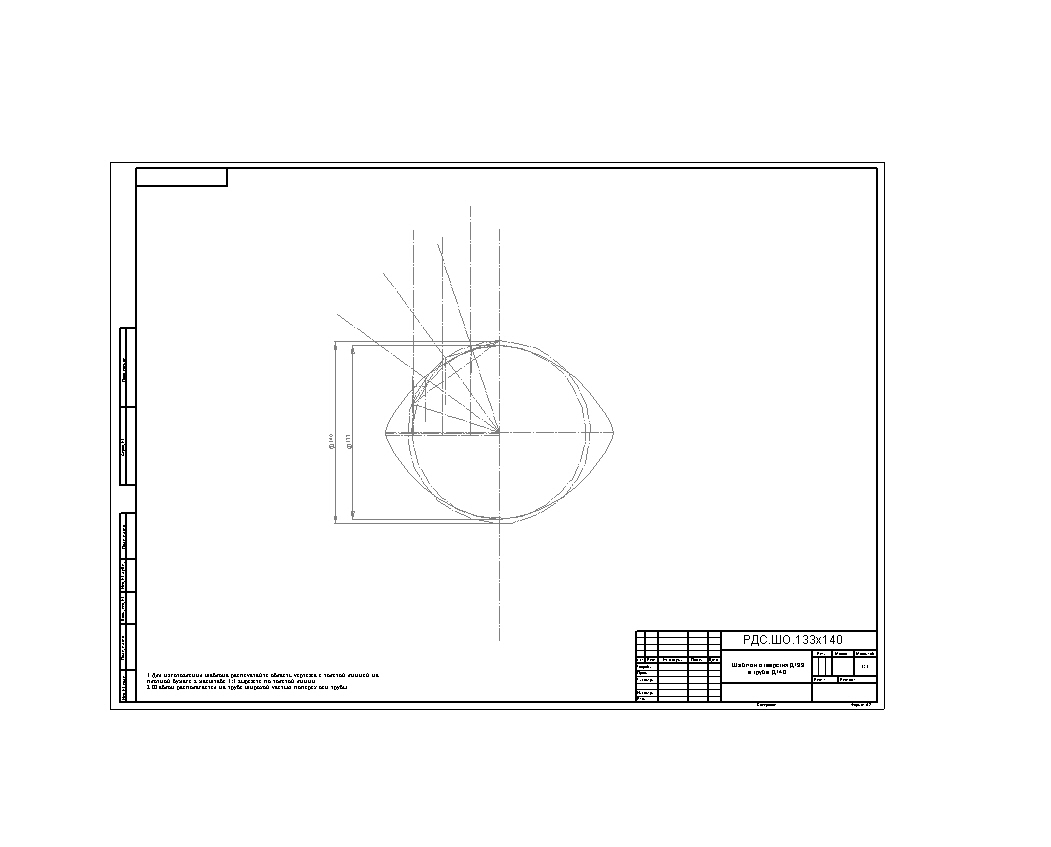

Шаблоны для вырезки отверстий на монтаже в трубе 140 под трубы 133,127,108,102,89,83,76,60 в том числе отверстие Д133 для примыкания 140х140. Отверстия 141 в трубах 159,219,273,325. Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Широкая часть шаблона располагается перпендикулярно оси трубы.
- Главная -
- Чертежи -
- Дополнительный материал -
- Уроки построения -
- Шаблоны отверстий в трубе 140 и отверстий 141 в трубах 159,219,273,325
Шаблоны отверстий в трубе 140 и отверстий 141 в трубах 159,219,273,325
0
60
791
19
0
Бесплатно
Автор
Даниил
Рубейкин
Дата
18.04.2017
Язык
Русский
Состав
Чертежи шаблонов в масштабе 1:1 DWG
Софт
AutoCAD 2005
Как открыть?
Содержимое архива
-
Шаблон отверстия 141 в 273.DWG
-
Шаблон отверстия 77 в 140.DWG
-
Шаблон отверстия 109 в 140.DWG
-
Шаблон отверстия 84 в 140.DWG
-
Шаблон отверстия 128 в 140.DWG
-
Шаблон отверстия 141 в 325.DWG
-
Шаблон отверстия 141 в 219.DWG
-
Шаблон отверстия 141 в 159.DWG
-
Шаблон отверстия 61 в 140.DWG
-
Шаблон отверстия 103 в 140.DWG
-
Шаблон отверстия 90 в 140.DWG
-
Шаблон отверстия 133 в 140.DWG
