Шаблоны для вырезки отверстий на монтаже в трубе 273 под трубы 273,219,159,133,127. в том числе отверстие Д248 для примыкания 273х273. Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Широкая часть шаблона располагается перпендикулярно оси трубы.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Шаблоны отверстий в трубе Д273
Шаблоны отверстий в трубе Д273
0
41
869
3
0
20
Сообщить о проблеме
Автор
Даниил Рубейкин
Дата
10.04.2017
Язык
Русский
Состав
Чертежи шаблонов отверстий
Софт
AutoCAD 2014
Как открыть?
Отзывов пока нет
Содержимое архива
-
Шаблон отверстия 248 в 273.DWG
-
Шаблон отверстия 220 в 273.DWG
-

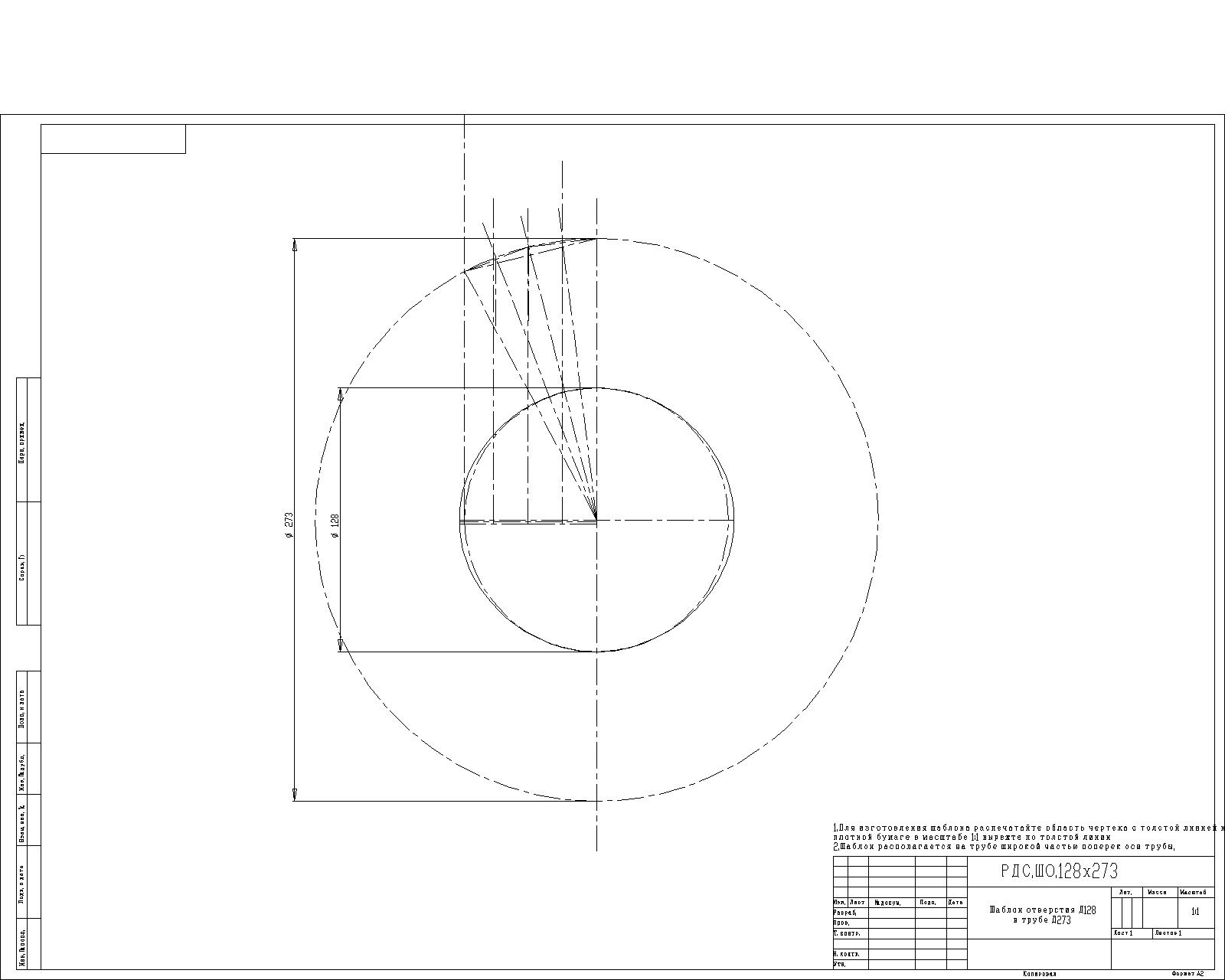

Шаблон отверстия 128 в 273.DWG
-
Шаблон отверстия 160 в 273.DWG
-
Шаблон отверстия 134 в 273.DWG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
