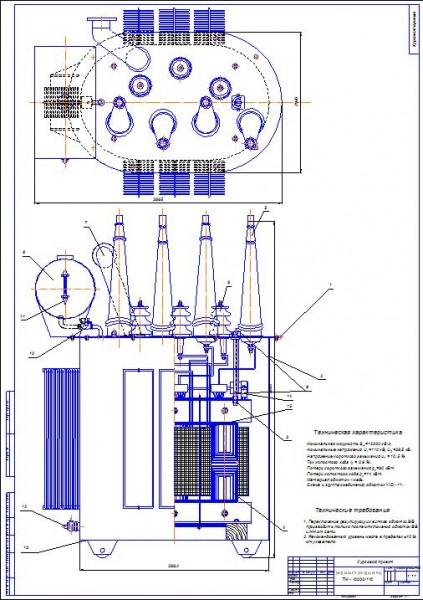

Трехфазный трансформатор ТМ - 10000/110

Техническая характеристика

Номинальная мощность S =10000 кВ·А.
Номинальные напряжения U =110 кВ, U =38,5 кВ.
Напряжение короткого замыкания u = 10.5 %.
Ток холостого хода i = 0.9 %.
Потери короткого замыкания p =60 кВт.
Потери холостого хода p =14 кВт.
Материал обмоток - медь.
Схема и группа соединения обмоток Y/D - 11.

Технические требования

1. Переключение регулирующих витков обмотки ВВ
производить только после отключения обмоток ВВ
и НН от сети.
2. Рекомендованный уровень масла в пределах ±10 %
от указателя.

Состав: Сборочный чертеж+Спецификация

Софт: Компас 10

Файлы:

Каталог / Электрические машины / Трансформаторы / Трехфазный трансформатор ТМ - 10000/110

Транс.cdw
Спецификация.spw
