Южно-Уральский государственный университет
Кафедра инженерной компьютерной графики
Проверочное задание по дисциплине "Инженерная графика"
На тему: "Гидроцилиндр рабочий тормозной"
Челябинск 2019

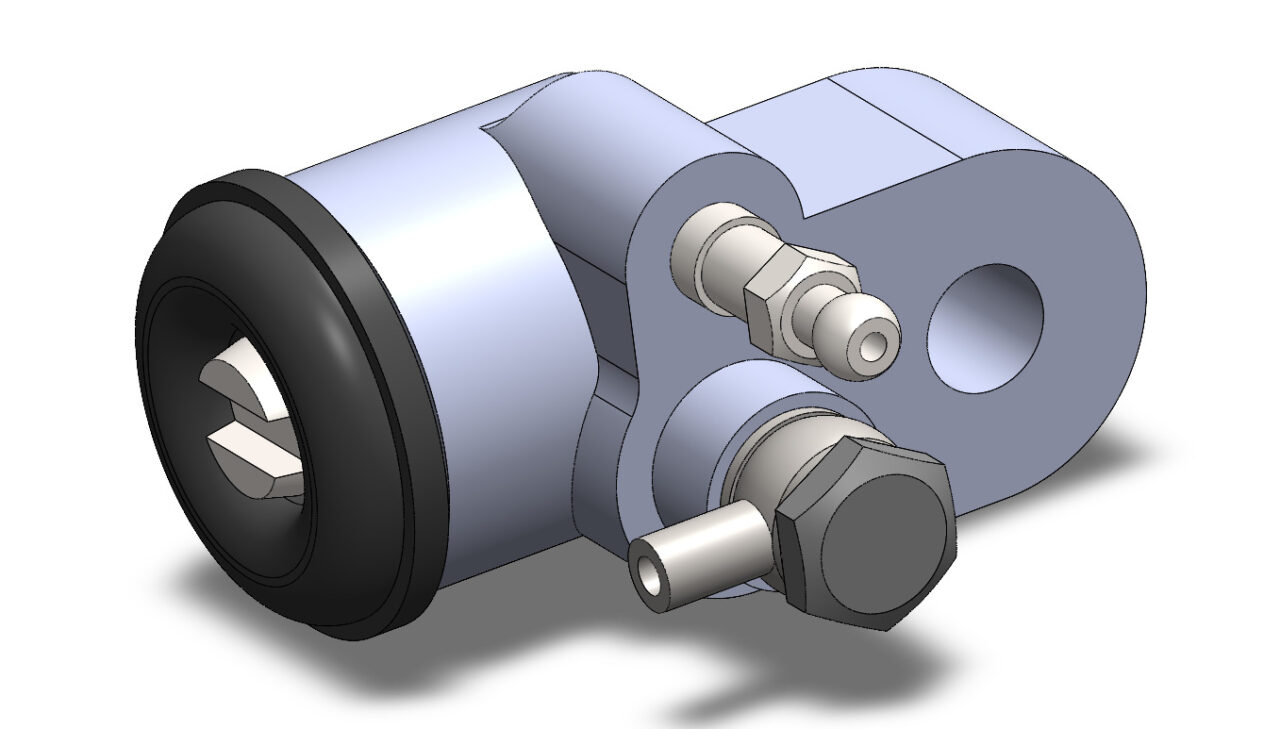

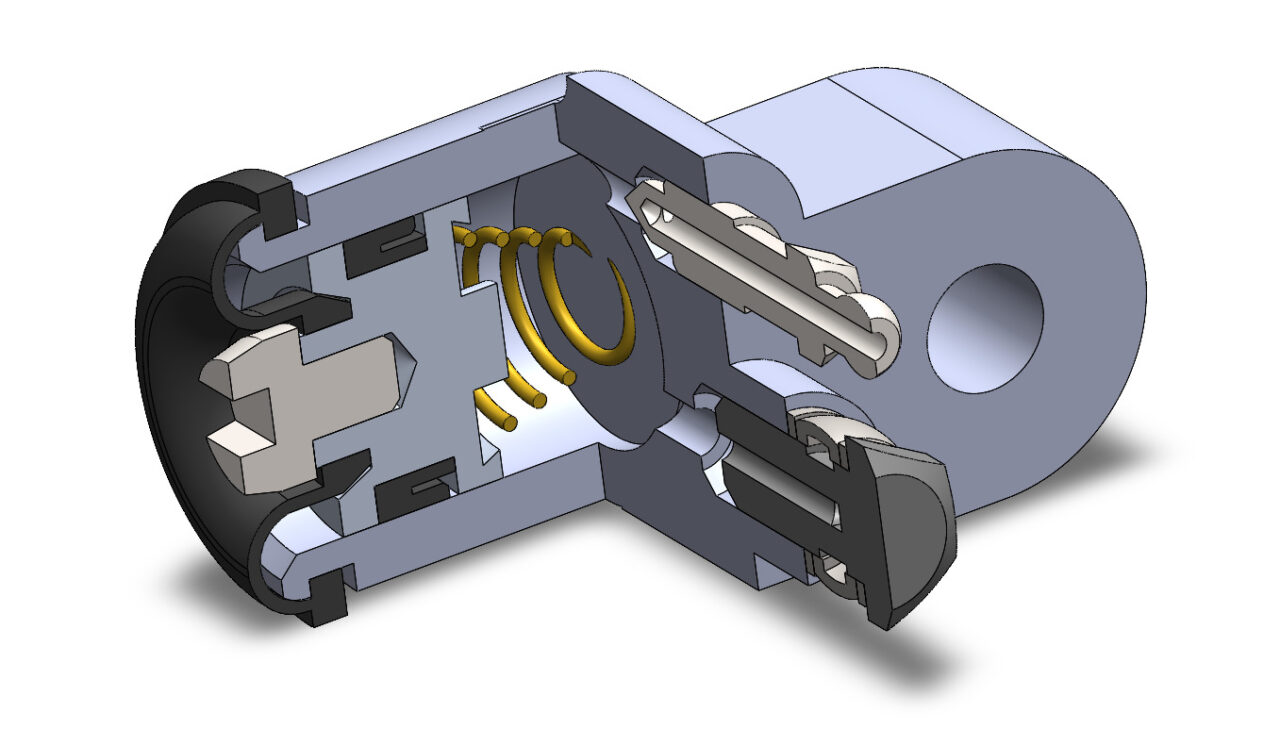

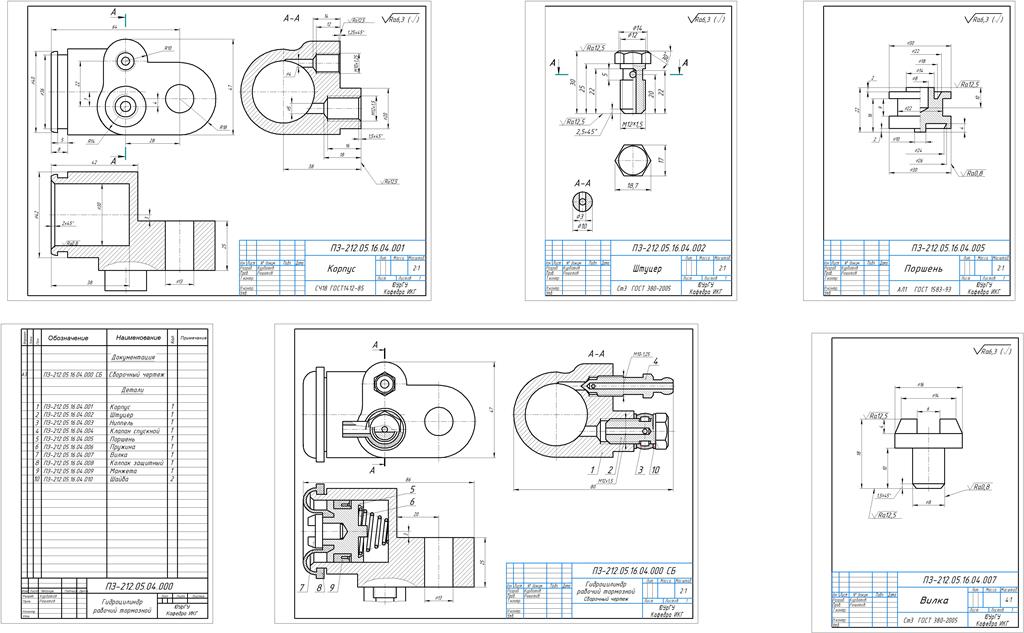

В данной работе представлен сборочный чертёж гидроцилиндра рабочего тормозного, а также 4 чертежа деталей, входящих в сборку Компас фрагменте.. Также представлена 3д сборка гидроцилиндра рабочего тормозного в SolidWorks.
Антон
Вилка.SLDPRT
Клапан спускной.SLDPRT
Колпак защитный.SLDPRT
Корпус.SLDPRT
Манжета.SLDPRT
Ниппель.SLDPRT
Поршень.SLDPRT
Пружина.SLDPRT
Сборка1.SLDASM
Шайба.SLDPRT
Штуцер.SLDPRT
04.000 Сб Гидроцилиндр рабочий тормозной.frw
Титуль.SLDDRW
