КОМПАС 3D 18

Вентиль воздушный М3.030.000 СБ

МГТУ им. Н.Э. Баумана
Кафедра "Э3"
Задание по дисциплине "Инженерная графика"
На тему: "Вентиль воздушный"
Москва 2014

Используется в качестве запорного устройства на трубопроводах по транспортировке воздуха.
Задание "Вентиль воздушный". Шифр по внутривузовской классификации М3.030.000 СБ.
Работа содержит 3D-сборку воздушного вентиля, 3D-модели деталей, сборочный чертёж и спецификацию.

Спецификация
Документация

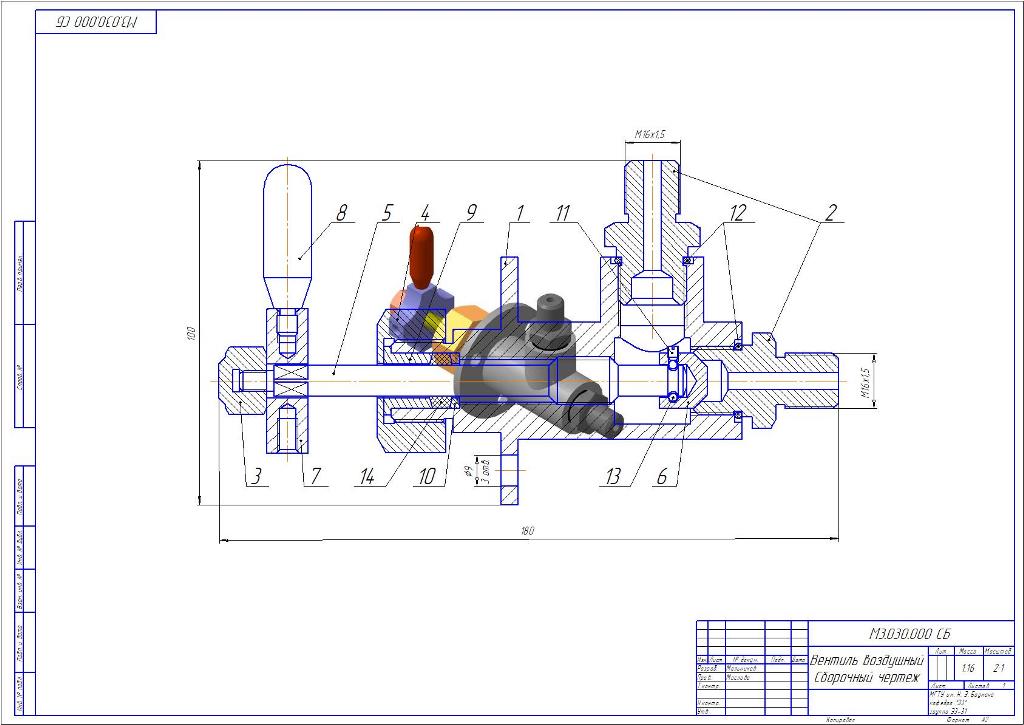

Сборочный чертеж
Детали
1 Корпус 1
2 Штуцер 2
3 Гайка 1
4 Гайка накидная 1
5 Шпиндель 1
6 Клапан 1
7 Крестовина 1
8 Рукоятка 1
9 Втулка сальника 1
10 Кольцо сальника 1
Стандартные изделия
11 Винт М3x4 1
ГОСТ 1477-75
12 Уплотнительное кольцо 2
020-024-25-24
ГОСТ 9833-73
13 Шарик 2,5 11
ГОСТ 3722-81
Материалы
14 Асбестовый шнур
ШАГ ГОСТ 1779-83

Состав: СБ, Спецификация, 3D-сборка, 3D-модели деталей сборки (14 деталей), 2 3D-сборки отдельных соединений. Язык документа

Софт: КОМПАС-3D V14

Просмотр файлов
Вентиль воздушный.spw
винт М3X4.m3d
Втулка сальника.m3d
Гайка накидная.m3d
Гайка.m3d
Клапан.m3d
Кольцо сальника.m3d
Кольцо уплотнительное.m3d
Корпус.m3d
Крестовина.m3d
Рукоятка.m3d
Уплотнение.m3d
Шарик 2,5.m3d
шпиндель - клапан.a3d
Шпиндель.m3d
Штуцер - кольцо уплотнительное.a3d
Штуцер.m3d
Асбестовое уплотнение.m3d
Вентиль воздушный.a3d
Вентиль воздушный.cdw
