Электроснабжение участка кузнечно-прессового цеха

БГТУ им.Шухова Белгородский Государственный Технический Университет имени Шухова
Курсовой проект по дисциплине "Эксплуатация зданий и сооружений"
На тему: "Электроснабжение Кузнечно-прессового цеха"
Белгород 2013

сходные данные ЭСН осуществляется от ГПП. Расстояние от ГПП до цеховой ТП-3,7 км. Напряжение на ГПП-10 кВ.
Количество рабочих смен – 2. По категории надежности ЭСН –потребители имеют 2 и 3 категории.
Грунт в районе здания –суглинок с температурой +15 ⁰С. От этой же цеховой ТП намечается ЭСН при расширении станочного парка.
Каркас здания сооружен из блоков-секций длинной 8 м каждый.
Размер участка А*В*Н=96*56*10м.
Вспомогательные двухэтажные помещения имеют высоту 4м.

В данной работе произведёна расчёт электрических нагрузок методом коэффициента максимума.
Подобраны необходимые проводники к электроприемникам и распределительным устройствам с обеспечением допустимой температуры нагрева.
Графическая часть план участка с расстановкой оборудования(А1), однолинейная расчётная схема силовой сети(А1).

Введение
1. Краткая характеристика электроприемников на объекте
1.1. Характеристика строительной части
1.2. Характеристика электроприемников
2. Расчет и выбор распределительной сети
3. Расчет электрических нагрузок цеха
4. Расчет осветительной сети цеха
5. Расчет и выбор питающей сети
6. Выбор схемы электроснабжения
7. Выбор защитной аппаратуры сети
8. Расчет сети на потери напряжения
9. Выбор средств компенсации реактивной мощности
10. Выбор питающего кабеля
11. Выбор местонахождения подстанции
12. Выбор числа и мощности трансформаторов
13. Спецификация
Заключение
Литература

Состав: Однолинейная расчетная схема силовой сети (ЭЧ), План цеха с нанесением оборудования, питающей и распределительной сети (ЭЧ), ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение участка кузнечно-прессового цеха

Электроснабжение Кузнечно-прессового.docx
Однолинейная схема.cdw

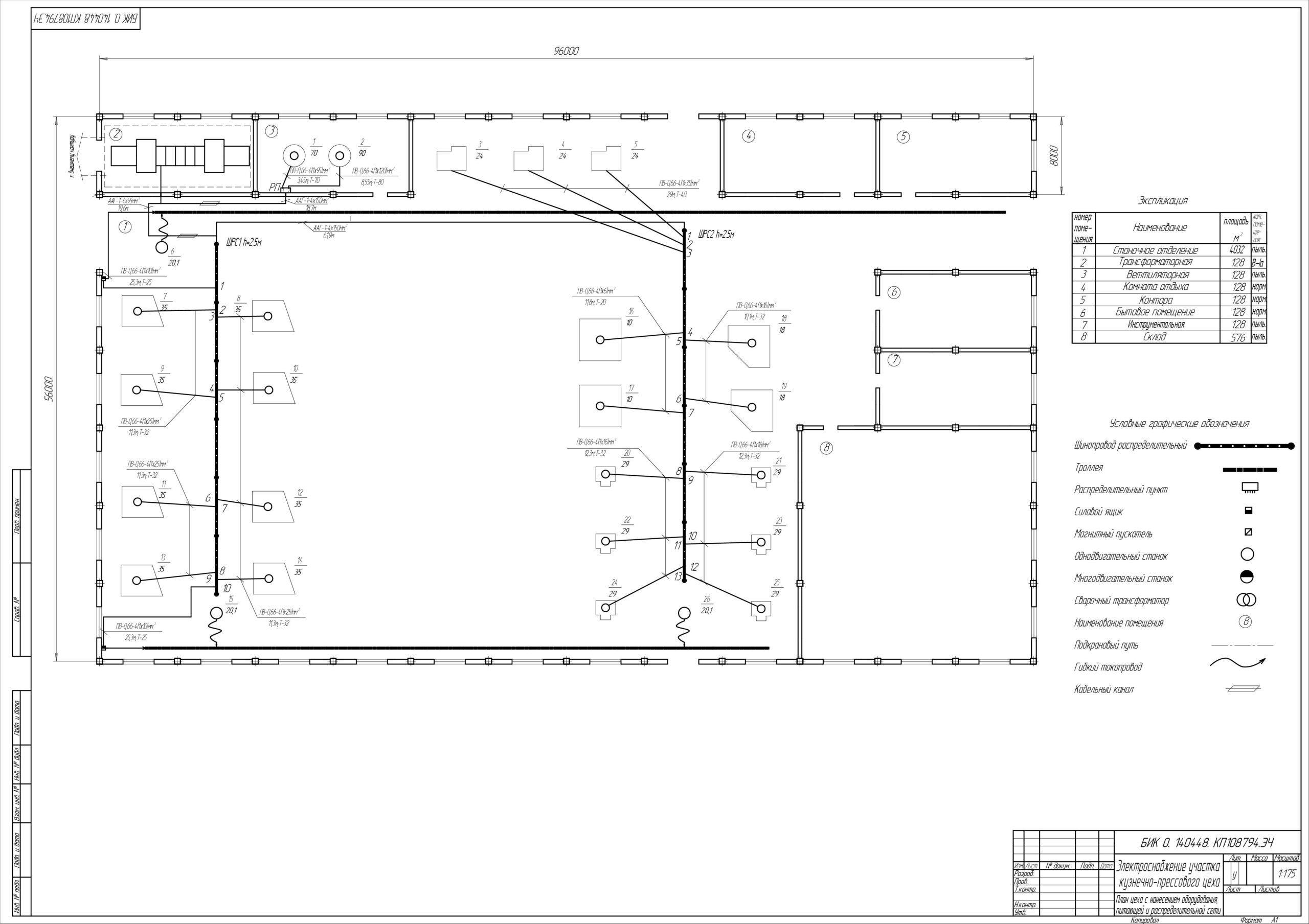

План участка.cdw
