Внутреннее газооборудование котельной

0
0
10
0
0
150

Котельная является отопительно-производственной - обеспечивает тепловой энергией для нужд производства.
В котельной устанавливается следующее основное оборудование:
- Два паровых котла (2.0 т/час, 10 бар, t=184°C), LAHOO WNS2-1.0Y(Q) (Китай);
- Две горелки газовые RIELLO RS 190;
Газоснабжение котельной осуществляется от газопровода среднего давления DN100 Рmin=0,298Мпа, Рmax=0,3МПа.
На вводе газопровода в помещение котельной установлен переход, термозапорный клапан КТЗ-50-Ф Ду50, который прекращает подачу газа при достижении температуры среды в помещении при пожаре (80-100С0). Для контроля за концентрацией загазованности по метану и окиси углерода в воздухе котельной предусмотрено установить клапан КМГ-50Ф-300 DN50 сигнализаторами загазованности по метану (CH4) и окиси углерода (CO). Сигнализаторы устанавливаются не ниже 200 мм от элементов покрытия. При превышении концентрации горючих газов (метана и оксида углерода) происходит срабатывание датчиков и закрытие электромагнитного клапана, прекращающего подачу газа в котельную. Сигнал о срабатывании передается через систему диспетчеризации по GSM каналу, на сотовый телефон ответственных лиц, так же подается световой и звуковой сигнал в котельной.
Фильтр ФН2-2 Ду50 устанавливается после электромагнитного клапана. Фильтр ФН с ИПД имеет фильтрующий элемент, телом которого является тканая сетка из латуни, сложенная в гофры и помещенная в армирующий каркас и оснащённый индикатором перепада давления.
Расположение узла учета газа предусматривается внутри котельной. Коммерческий узел учета газа в котельной установлен на отметке +0,600 м от уровня пола. В состав комерческого узла учета газа входит блок интерфейса и питания БИП ИРВИС-Ультра, устройство подготовки потока ЭНДО и газовый расходомер ИРВИС-Ультра-ПП16-50 . В состав ПП входят первичный преобразователь расхода (ППР), первичный преобразователь давления (ППД) и первичный преобразователь температуры (ППТ), блок преобразователя-усилителя (БПУ), содержащего модуль электронных плат (МЭП).
На опуске к котлу LAHOO WNS2-1.0Y(Q) мощностью 2 т/ч пара установить шаровой кран DN50 на высоте 1,5 м от уровня пола котельной, а также установить поагрегатный учет расхода газа РГ-Р- G40-DN50-1:30(Q=2-65) на горизонтальном участке. Для понижения давления предусмотрен регулятор давления Madas RG/2MB (компакт).
Давление газа перед горелками составляет: 40 кПа (максимальный)/ 20 кПа (минимальный).
Горелку предусмотрено обвязать продувочными газопроводами, на продувочных газопроводах от каждого котла установить краны шаровые приварные DN 20, для отбора проб газа - кран шаровой приварной 11б27п DN 15. Продувочный газопровод вывести на 1,0 м выше крыши и заземлить.


Сообщить о проблеме
Дата
18.10.2025
Язык
Русский
Состав

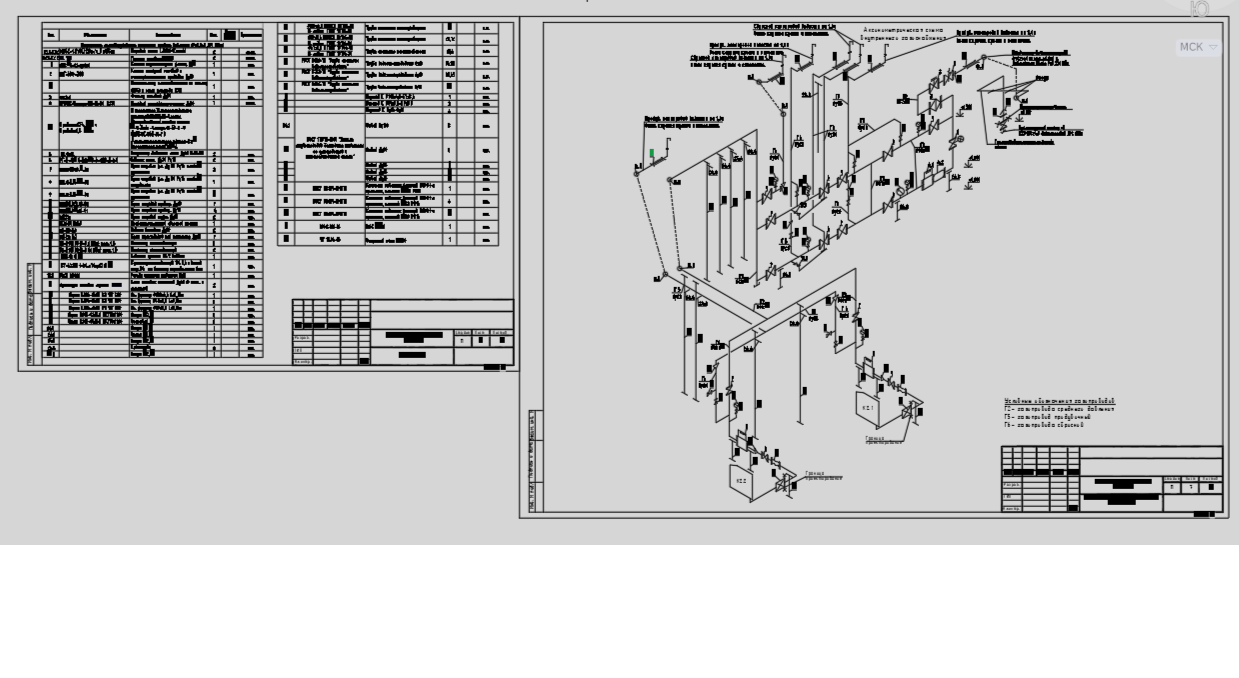

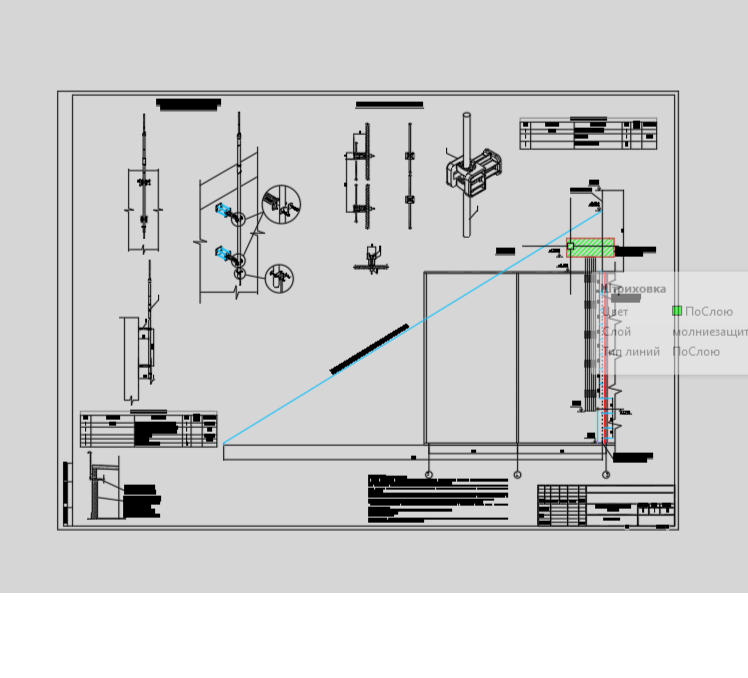

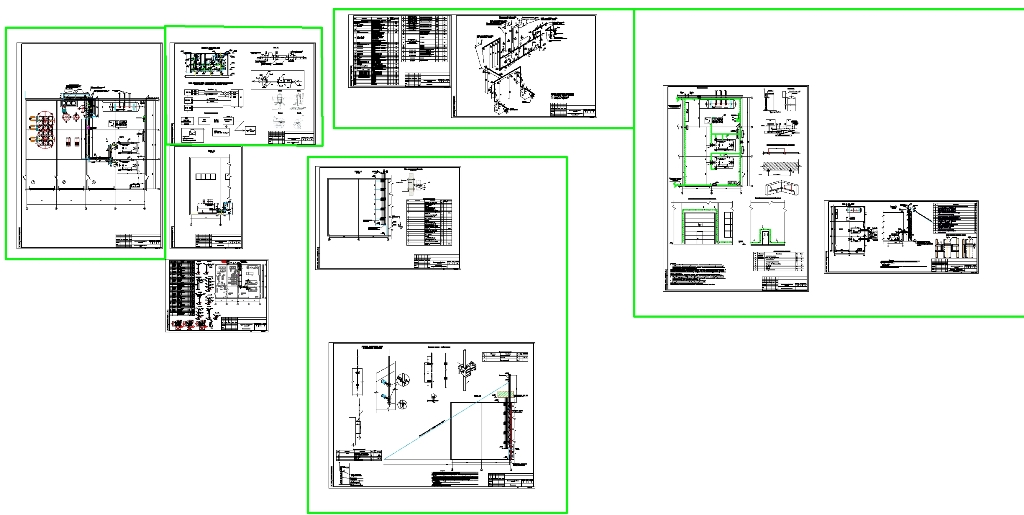

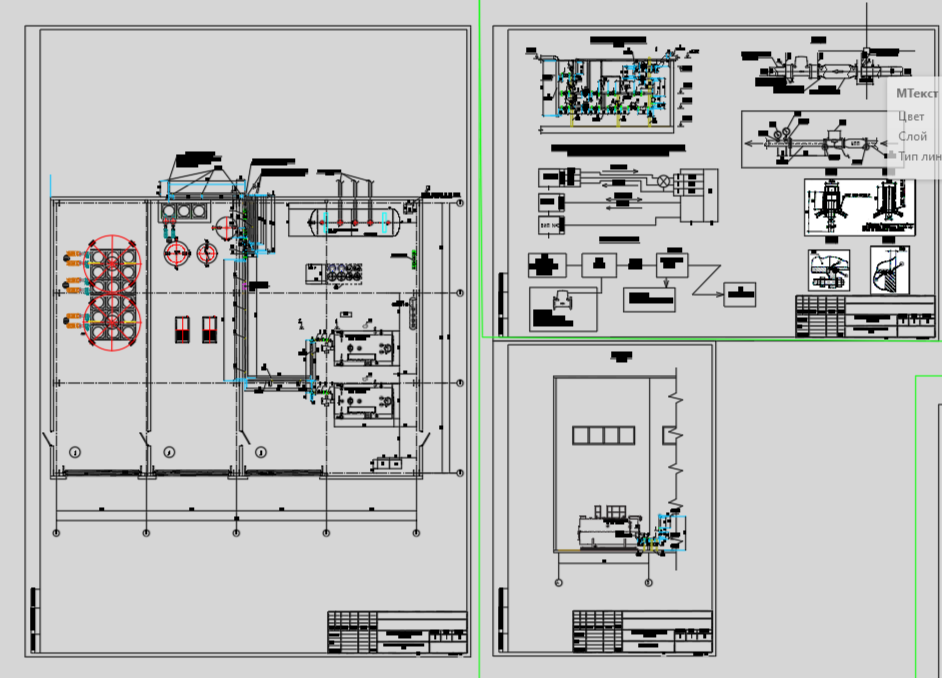

1. План расположения трубопроводов М1:50 2.Разрез 1-1 (узел учета газа) М1:25 3. Разрез 2-2 М1:50 4.Разрез 3-3 М1:50. Узел крепления газовых труб по фасаду 5. Опоры и кронштейны 6. Молниезащита 7. Аксонометрическая схема внутреннего газоснабжения 8. План на отм. 0.000. Разрез 1-1. М 1:100. Узлы крепления дымовой трубы. Молниезащита 9. Заземление и молниезащита 10. Спецификация
Софт
AutoCAD 2020 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Газовая котельная раздел ГСВ.dwg
