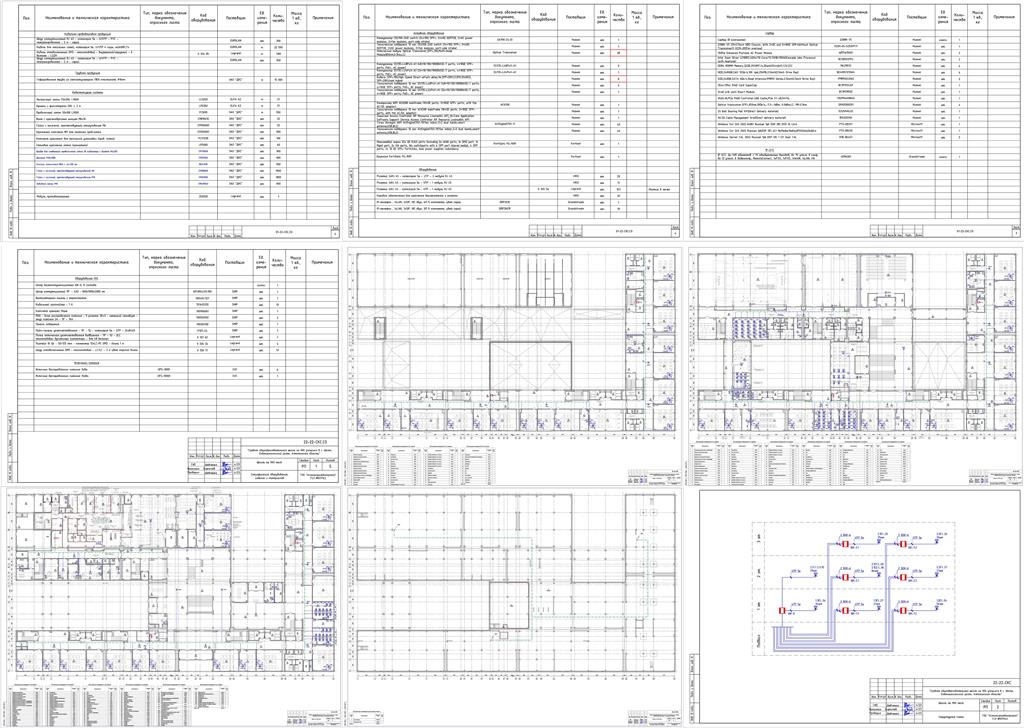

Разработанный проект раздела "Водоснабжение и канализация" врачебной амбулатории на 6 коек
Общие указания:
1. Рабочая документация разработана на основании технического задания и исходных данных, полученных от Заказчика.
2. Рабочая документация соответствует требованиям действующих технических регламентов, стандартов и сводов правил.
3. Рабочая документация выполнена в соответствии с требованиями:
- СП 30.13330.2020 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий»;
- СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования»;
- ГОСТ Р 21.101-2020 «Основные требования к проектной и рабочей документации»;
4. Рабочая документация разработана в соответствии с заданием на проектирование, выданными техническими условиями, требованиями действующих технических регламентов, стандартов, сводов правил и других документов, устанавливающих требования по обеспечению безопасности проектируемого объекта.
5. Граница проектирования систем внутреннего и наружного водоснабжения - наружная стена здания. Сети внутренней системы хозяйственно - питьевого водоснабжения прокладываются из полипропиленовых
труб PPR PN20 по ГОСТ 32415-2013 диаметром 20х2,8 ÷ 63х8,6мм
На вводе в здание на трубопроводах предусмотрен водомерный узел со счетчиком Ду50мм
6. Трубопровод горячего водоснабжения запроектирован из полипропиленовых труб PPR PN20 по
ГОСТ 32415-2013 диаметром 20х2,8 ÷ 50х6,9 мм. Трубы в подвесных потолках, а также магистральные сети прокладываются в теплоизоляции на основе вспененного каучука с фольгированным (алюминиевым) теплоотражающим покрытием.
7. Горячая вода в период отключения теплоснабжения подготавливается в электрических емкостных водонагревателях- 2шт. по 1000л. Мощность ТЭНа- 30кВт, 380В.
8. Граница проектирования систем внутренней и наружной канализации - наружная стена здания. Магистральные сети внутренней бытовой и производственной канализации, прокладываемые ниже пола первого этажа, запроектированы из полипропиленовых труб. Трубопроводы систем канализации, проходящие в неотапливаемом пространстве, прокладываются с греющим кабелем в тепловой изоляции (см. раздел ЭОМ). Теплоизоляцию принята на основе вспененного каучука с фольгированным (алюминиевым) теплоотражающим покрытием. Стояки, разводки по санузлам и технологическим помещениям - из полипропиленовых труб и фасонных частей к ним диаметром 50 и 110 мм по ТУ 2248-017-52384398-2012. Подключение от технологического оборудования осуществить с разрывом струи 20мм.
9. Для защиты труб из полимерных материалов от распространения огня при возникновении пожара предусматриваются противопожарные муфты, устанавливаемые в местах прохода через противопожарные стены и перекрытия.
10. Отметки сетей водоснабжения уточняются при монтаже системы. При пересечении венткоробов и трубопроводов канализации сетями водопровода их необходимо обогнуть.
11. Для спуска воды из системы водопровода сети проложить с уклоном 0.002 в сторону водомерного узла.
12. Расстояния между средствами крепления канализационных труб ПП принимать при их горизонтальной прокладке не более 10Ду. Средства крепления следует располагать под раструбами.
13. В период монтажа открытые концы трубопроводов необходимо временно закрывать инвентарными заглушками.
14. Трубопроводы систем В1,Т3,Т4 раскладываются по стенам и под потолком за зашивкой с возможностью обеспечения доступа к арматуре.
15. Для присоединения к стояку отводных трубопроводов , располагаемых под потолком помещений и технических подпольях, следует предусматривать косые крестовины и тройники.
16. Корпуса душевых поддонов должны иметь места для подключения заземления (РЕ) проводника.
17. Стояки холодного и горячего водоснабжения в местах пересечения их со строительными конструкциями следует заключать в гильзы, внутренний диаметр которых на 5-10 мм превышает наружный диаметр трубопроводов. Этот зазор следует заполнять противопожарной пеной, не препятствующим перемещению трубы. Верхний конец гильзы должен выступать над перекрытием на 30-50 мм.
18. Монтаж, испытания и сдачу трубопроводов в эксплуатацию вести в соответствии со следующими нормами и правилами:
- СП 73.13330.2016 "СНиП 3.05.01-85* Внутренние санитарно-технические системы";
- СП 49.13330.2010 «Безопасность труда в строительстве. Часть 1. Общие требования»;
- СНиП 12-04-2002 "Безопасность труда в строительстве";
- СП 40-102-2000 "Проектирование и монтаж систем водоснабжения и канализации из полимерных материалов"
- ГОСТ 71918-2024.7 "Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки".
19. Производство и приемку работ вести с обязательным оформлением актов освидетельствования скрытых работ:
- испытание систем внутренней канализации;
- правильность уклонов;
- промывка выпусков внутренней канализации;
- прокладка трубопроводов под полами и в других скрытых местах;
- укладка трубопроводов и заделка стыков в скрытых местах;
- приемку системы и выпусков внутренней канализации;
- гидростатическое или манометрическое испытание системы внутреннего холодного и горячего водоснабжения;
- обследование водомерных узлов;
- приемку внутренних систем хозяйственного и горячего водоснабжения;
20. Перед сдачей в эксплуатацию выполнить гидравлическое испытание, дезинфекцию, промывку и хлорирование сети водопровода с составлением акта до его присоединения к существующей системе водопровода. Водопровод испытать на давление 10 атм.
