Водоснабжение и водоотведение 8-ми этажного жилого дома

Восточно-Сибирский государственный университет технологий и управления
Кафедра: Теплогазоснабжение и вентиляция
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему"Проектирование водоснабжения и канализацию 8-ми этажного жилого дома"
Улан-Удэ 2017

Исходные данные:
1. Число этажей 8
2. Число секций 1
3. Высота этажей (м) 3,0
4. Высота подвала (м) 2,7
5. Расстояние от красной линии до здания (м) 7
6. Отметка земли в точке «А» (м) 500
7. Глубина сезонного промерзания (м) 2,4
8. Гарантийный напор в городской сети в месте подключения ввода (м) 17,0
9. Диаметр городского водопровода (мм) 100
10. Глубина заложения водопровода (мм) По распец
11. Диаметр городской канализации (мм) 350
12. Глубина заложениялотка городской канализации (м) 4,1
13. Степень благоустройства здания В

В – жилые дома с с водопроводом и канализацией и ваннами с водонагревателями, работающими на твёрдом топливе (q=150-180 л/сут*чел).

Содержание:
Введение……………………………………………………………………….. 3
1. Исходные данные………………………………………………………………5
2.Расчет и проектирование внутреннего водопровода здания:
2.1 Трассировка водопроводной сети и построение аксонометрической схемы внутреннего водопровода……………………………………………………… 6
2.2 Определение расчетных расходов воды……………………………………7
2.3 Гидравлический расчет водопроводной сети………………………………9
2.4 Подбор счетчиков воды…………………………………………………….11
2.5 Определение потребного напора и подбор повысительной установки…13
2.6 Описание запроектированной сети…………………………………………15
2.7 Спецификация на материалы и обор-ие для системы водопровода……16
3.Расчет и проектирование внутренней канализации ……………………......17
3.1 Трассировка внутренней дворовой канализационной сети.…….…...…20
3.2 Гидравлический расчет дворовой канализационной сети………………...22
3.3 Построение продольного профиля дворовой сети………………………..24
3.4 Описание запроектированной сети…………………………………………26
3.5 Спецификация на материалы и обор-ие для системы канализации……..27
4. Заключение…………………………………………………………………….28
5. Список используемой литературы…...…………………………………......29

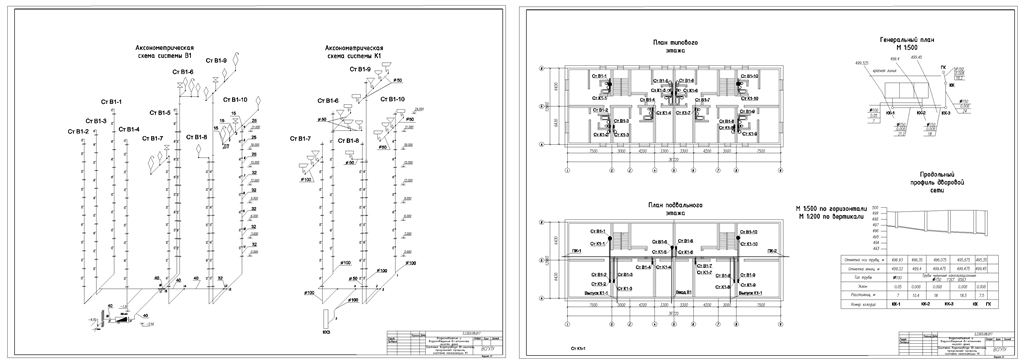

Состав: План типового этажа, план подвального этажа, генеральный план,продольный профиль дворовой сети, аксонометрическая схема системы водоснабжения, аксонометрическая схема системы канализация, ПЗ Язык документа
