Водоснабжение и водоотведение жилого здания

КубГТУ
Кафедра гидравлики и гидравлических машин
Курсовой проект по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему "Водоснабжение и водоотведение жилого здания"
Краснодар 2014

Исходные данные для проектирования; Вариант 6 (Методические указания по изучению дисциплины и выполнению курсовой работы для студентов всех форм обучения
направления 270800.62 - профиль «Строительство»)
Степень благоустройства Е
Гарантийный напор Hгар, м 39,0
Глубина промерзания, м 0,9-1,6
Относительная отметка пола 1-го этажа 1,2
Глубина заложение водоотводящего коллектора, м 2,3
Диаметр трубы городского водопровода, мм 150,0
Диаметр городского водоотводящего коллектора, мм 200,0
Высота этажа, м 2,8
Высота неэксплуатируемого подвала, м 2,4
Норма комфортного водопотребления, л/чел,Q 400,0

Графическая часть состоит из
1. План типового этажа М 1:100;
2. План подвала М 1:100;
3. Аксонометрическая схема водопровода М 1:100;
4. Аксонометрическая схема канализации М 1:100;
Содержание
• Введение
• Проектирование систем внутреннего водоснабжения и водоотведения
• Расчет внутренней водопроводной сети
• Расчет системы водоотведения
• Спецификация
• Приложения
• Список используемой литературы

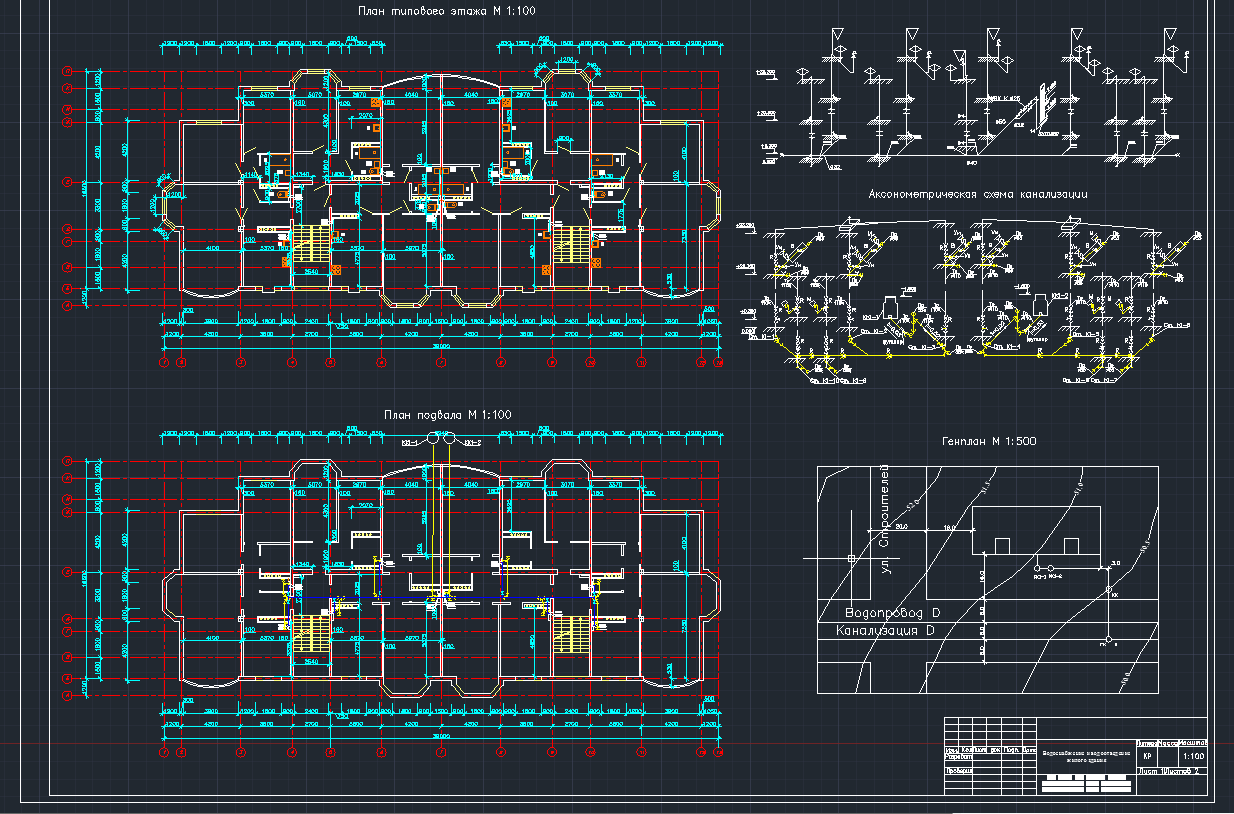

Состав: План подвала, план типового этажа, аксонометрические схемы водопровода и канализации Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого здания

Пояснительнаяи.doc
MU_Vodosnabzhenie.docx
план подвала.dwg
план этажа.dwg
